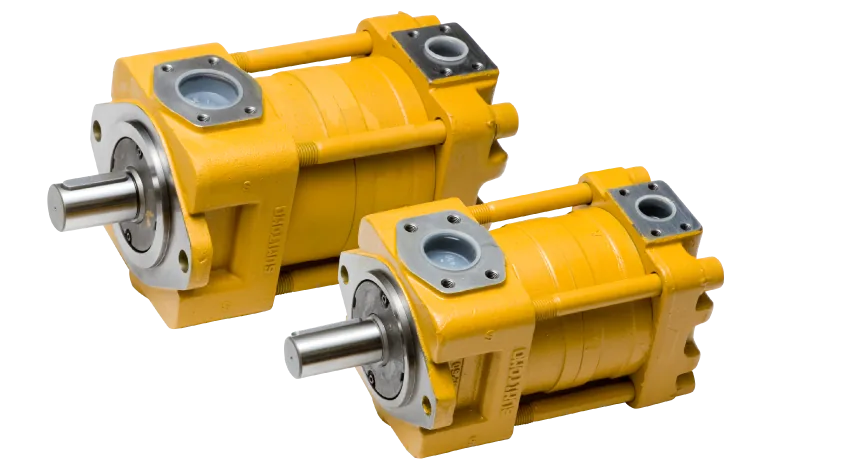

产品外观
QT 系列液压泵（QT Series Hydraulic Pump）
概述
QT 系列是住友精密工业（Sumitomo Precision Products, SPP）面向液压动力单元开发的内啮合齿轮式液压泵。采用内啮合齿轮泵结构并配合特殊齿形设计，使封闭容积（enclosed volume）极小，噪音水平极低，且随压力或转速上升噪音几乎保持不变，可实现接近"静音"的运行品质。
泵内滑动面采用强制润滑，零件间无直接接触、功能件几乎无磨损，即使使用润滑性较差的油液（如水-乙二醇型难燃液，仅更换轴封的常规泵即可对应）磨损量也极小，可在以往难以想象的高压（24.5 MPa）下长期使用。近零脉动特性使其非常适合需要精密速度控制的系统；同一零部件基础可派生低压、中压、高压及超高压四档压力系列，并支持双联泵（double pump）组合，适应广泛的应用场景。
特长 · 特性
- 超低噪音（Ultra-low noise）：噪音极低，且随压力或转速上升几乎保持不变；内啮合齿轮泵结构配合特殊齿形使封闭容积极小，音质良好、接近完全静音
- 高耐久性（Excellent durability）：结构简单，滑动面强制润滑，零件间无接触、功能件几乎无磨损
- 即使使用润滑性较差的油液（如水-乙二醇型难燃液，仅更换轴封的标准泵即可对应），磨损量也极小，可在 24.5 MPa 高压下使用
- 低脉动（Small pulsation）：脉动近乎为零，适合需要精密速度控制的系统
- 应用范围广（Wide range of applications）：同一零部件基础派生低压（6.9 MPa）、中压（13.7 MPa）、高压（20.6 MPa 以上）三档压力系列，另有超高压系列（31.4 MPa）及双联泵系列，用途广泛
型号列表
额定压力系列：低压泵 6.9 MPa（瞬间最高 7.8 MPa）／ 中压泵 13.7 MPa（瞬间最高 15.7 MPa）／ 高压泵 24.5 MPa（瞬间最高 31.4 MPa）／ 超高压泵 31.4 MPa（瞬间最高 34.3 MPa）。4 极电机驱动：50 Hz 对应 1500 min⁻¹，60 Hz 对应 1800 min⁻¹。
QT22-4
QT22-5
QT22-6.3
QT22-8
QT23-4
QT23-5
QT23-6.3
QT23-8
QT24-5
QT24-6.3
QT24-8
QT31-20
QT31-25
QT31-31.5
QT32-10
QT32-12.5
QT32-16
QT33-10
QT33-12.5
QT33-16
QT34-10
QT34-12.5
QT34-16
QT41-40
QT41-50
QT41-63
QT42-20
QT42-25
QT42-31.5
QT43-20
QT43-25
QT43-31.5
QT44-20
QT44-25
QT44-31.5
QT51-80
QT51-100
QT51-125
QT52-40
QT52-50
QT52-63
QT53-40
QT53-50
QT53-63
QT54-40
QT54-50
QT54-63
QT61-160
QT61-200
QT61-250
QT62-80
QT62-100
QT62-125
QT63-80
QT63-100
QT63-125
QT64-80
QT64-100
QT64-125
另有双联泵系列（double pump）可组合对应，欢迎来电咨询。
规格参数
排放量（额定压力下，L/min）与电机功率 N（kW），按四档压力系列分别列出：
综合规格表：排放量（L/min）与电机功率 N（kW）
同一排放量下按额定压力四档（低压 6.9 / 中压 13.7 / 高压 24.5 / 超高压 31.4 MPa）
| 排放量 50Hz 1500min⁻¹ |
排放量 60Hz 1800min⁻¹ |
低压泵 6.9MPa (瞬 7.8) |
中压泵 13.7MPa (瞬 15.7) |
高压泵 24.5MPa (瞬 31.4) |
超高压泵 31.4MPa (瞬 34.3) |
||||
|---|---|---|---|---|---|---|---|---|---|
| 型号 | N(kW) | 型号 | N(kW) | 型号 | N(kW) | 型号 | N(kW) | ||
| 3.6 | 5.1 | ー | ー | QT22-4 | 2.0 | QT23-4 | 3.1 | ー | ー |
| 4.7 | 6.4 | ー | ー | QT22-5 | 2.4 | QT23-5 | 4.3 | QT24-5 | 5.8 |
| 6.5 | 8.5 | ー | ー | QT22-6.3 | 2.9 | QT23-6.3 | 5.2 | QT24-6.3 | 7.0 |
| 8.9 | 11.4 | ー | ー | QT22-8 | 3.7 | QT23-8 | 6.5 | QT24-8 | 8.6 |
| 10.3 | 13.6 | ー | ー | QT32-10 | 4.6 | QT33-10 | 8.3 | QT34-10 | 11.4 |
| 14.2 | 18.3 | ー | ー | QT32-12.5 | 5.8 | QT33-12.5 | 10.4 | QT34-12.5 | 14.3 |
| 18.7 | 23.7 | ー | ー | QT32-16 | 7.1 | QT33-16 | 12.8 | QT34-16 | 17.6 |
| 24.2 | 30.6 | QT31-20 | 4.5 | QT42-20 | 9.2 | QT43-20 | 16.5 | QT44-20 | 20.9 |
| 31.4 | 39.3 | QT31-25 | 5.6 | QT42-25 | 11.4 | QT43-25 | 20.4 | QT44-25 | 25.8 |
| 42.2 | 52.2 | QT31-31.5 | 6.9 | QT42-31.5 | 14.6 | QT43-31.5 | 26.1 | QT44-31.5 | 33.0 |
| 50.8 | 63.1 | QT41-40 | 8.9 | QT52-40 | 17.7 | QT53-40 | 31.6 | QT54-40 | 40.0 |
| 67.8 | 83.4 | QT41-50 | 11.0 | QT52-50 | 22.6 | QT53-50 | 40.5 | QT54-50 | 51.3 |
| 87.3 | 106.8 | QT41-63 | 14.1 | QT52-63 | 28.3 | QT53-63 | 50.7 | QT54-63 | 64.3 |
| 107.1 | 131.9 | QT51-80 | 17.0 | QT62-80 | 35.6 | QT63-80 | 63.7 | QT64-80 | 80.7 |
| 138.3 | 169.3 | QT51-100 | 21.7 | QT62-100 | 44.6 | QT63-100 | 80.0 | QT64-100 | 101.3 |
| 173.8 | 212.0 | QT51-125 | 27.1 | QT62-125 | 54.9 | QT63-125 | 98.4 | QT64-125 | 124.7 |
| 228.3 | 276.4 | QT61-160 | 34.0 | ー | ー | ー | ー | ー | ー |
| 290.7 | 351.2 | QT61-200 | 42.5 | ー | ー | ー | ー | ー | ー |
| 361.8 | 436.6 | QT61-250 | 52.1 | ー | ー | ー | ー | ー | ー |
数值取自住友精密 SPP 官网产品规格表；更详细的选型与外形尺寸请来电咨询。
