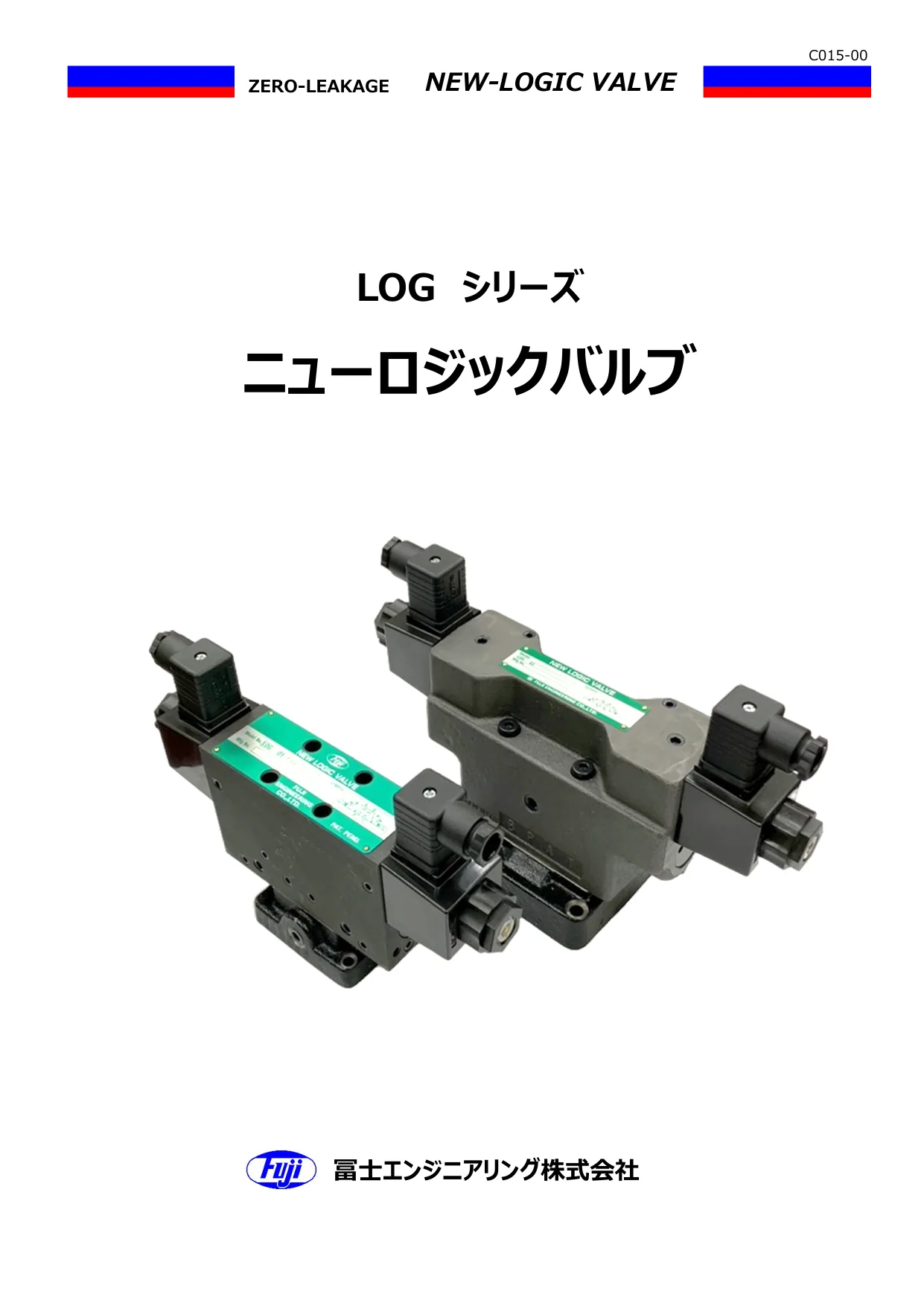

产品外观
LOG 系列 New Logic Valve 电磁先导式四方向换向阀（零泄漏逻辑阀）
概述
LOG / LOGH / HL4 系列是富士工程（FUJI ENGINEERING）基于独自"零泄漏"理论制造的电磁先导操作式四方向换向阀（New Logic Valve / 逻辑阀），专供复动油缸使用。为实现零泄漏，采用独自的球状提升（Ball Poppet）逻辑结构与金属密封（Metal Seat）结构：阀停止时，全部端口均达到"零泄漏"。
该阀为全端口遮断（All Port Block）规格，使用时须先从 P 端口施加最低作动压力 3 MPa 以上的压力，使全部端口关闭后，再对左右任一侧的电磁铁（SOL-A / SOL-B）通电使阀作动。由于采用独自的球逻辑结构，压力损失小；与一般滑阀结构的换向阀不同，即使在作动中也没有内部泄漏，流量损失小，泵流量可毫无损耗地传递至执行器（油缸）。
安装尺寸遵循 ISO4401 标准，可与其他公司产品互换（但 HL4-01 除外）；安装姿势无任何限制。本系列分为 LOG（21 MPa）、LOGH（35 MPa）、HL4（50 MPa）三个压力等级，呼径 01（1/4″）、03（3/8″，仅 LOG）可选。
特长 · 特性
- 零泄漏：独自的金属密封（Metal Seat）结构，阀停止时全部端口"零泄漏"
- 独自的球逻辑（Ball Logic）结构，压力损失小
- 与一般滑阀式换向阀完全不同，作动中也无内部泄漏，流量损失小，泵流量毫无损耗地输送至油缸
- 专供复动油缸的四方向换向阀；全端口遮断（All Port Block）规格
- 采用常闭（N.C.）主球与常开（N.O.）V 提升复合结构，断电即全端口遮断保持压力
- 安装尺寸遵循 ISO4401，具他公司产品互换性（HL4-01 除外）
- 提供湿式型、湿式交直流转换型、防爆型多种电磁铁可选
- 安装姿势无限制
- 符合 RoHS
型号构成
基本型式：LOG / LOGH / HL4（最高使用压力分别为 21 / 35 / 50 MPa），示例型号：LOG-01-WA1-F-ML-★
| 位置 | 代号 | 含义 |
|---|---|---|
| ① 基本型式 （最高使用压力） | LOG / LOGH / HL4 | LOG：21 MPa ／ LOGH：35 MPa ／ HL4：50 MPa |
| ② 呼径 | 01 / 03 | 01：1/4″ ／ 03：3/8″（03 仅 LOG 可选） |
| ③ 电磁铁种类 | WA1 / WA2 WD1 / WD2 | 湿式型（DIN 插座连接）：WA1=AC100V、WA2=AC200V、WD1=DC12V、WD2=DC24V（LOGH、HL4 不对应 WA1 / WA2） |
| WA1D / WA2D | 湿式型 交直流转换（DIN 插座连接）：AC100V / AC200V（LOGH、HL4 不对应） | |
| SEA1 / SEA2 SED1 / SED2 | 防爆型：SEA1=AC100V、SEA2=AC200V、SED1=DC12V、SED2=DC24V | |
| ④ 适用流体 | 无记号 / F | 石油基液压油（矿物油）／ 难燃液压油（含水·合成系） |
| ⑤ 手动锁定机构 | 无记号 / ML | 无 ／ 带手动锁定机构 |
| ⑥ 其他选项 | W / L / S | W：防滴结构（IP52 相当，防爆型不对应）／ L：带指示灯 ／ S：带浪涌吸收器（L、S 适用于 WA※、WD※） |
主要型号：
LOG
LOGH
HL4
LOG-01
LOG-03
LOGH-01
HL4-01
※ 外寸图、取扱说明书等请参阅富士工程官网；上表未记载的电压为特殊规格，请向本公司咨询；型号构成未记载的特殊规格请另行洽谈。
规格参数
| 型式 | 呼径 | 最大流量 （L/min） | 最高使用压力 （MPa） | 最低作动压力 （MPa） | 容许背压 （MPa） | 阀体材质 | 安装面 |
|---|---|---|---|---|---|---|---|
| LOG-01-※※ | 1/4 | 50 | 21 | 3.0 | 3.0 | FC250 | ISO4401-03-02-0-05 准据 |
| LOGH-01-※※ | 1/4 | 50 | 35 | 3.0 | 3.0 | FC250 | ISO4401-03-02-0-05 准据 |
| LOG-03-※※ | 3/8 | 100 | 21 | 3.0 | 3.0 | FCD450 | ISO4401-05-04-0-05 准据 |
| HL4-01-※※ | 1/4 | 20 | 50 | 3.0 | 3.0 | FCD400 | ISO 规格外 |
电磁铁对应与重量
| 型式 | 电磁铁分类 | 电磁铁型号 | 重量（kg） |
|---|---|---|---|
| LOG-01-WA※ | 湿式型 | AL-2 | 4.6 |
| LOG-01-WD※ | 湿式型 | DL-2 | 4.9 |
| LOG-01-WA※D | 湿式型 交直流转换 | ADL-2 | 4.9 |
| LOG-01-SEA※ / SED※ | 防爆型 | SBHA-5A-Z※※ / SBHD-5A-Z※※ | 14.8 |
| LOGH-01-WD※ | 湿式型 | DL-2 | 5.8 |
| LOGH-01-WA※D | 湿式型 交直流转换 | ADL-2 | 5.8 |
| LOGH-01-SEA※ / SED※ | 防爆型 | SBHA-5A-Z※※ / SBHD-5A-Z※※ | 15.7 |
| LOG-03-WA※ | 湿式型 | AL-2 | 7.5 |
| LOG-03-WD※ | 湿式型 | DL-2 | 7.8 |
| LOG-03-WA※D | 湿式型 交直流转换 | ADL-2 | 7.8 |
| LOG-03-SEA※ / SED※ | 防爆型 | SBHA-5A-Z※※ / SBHD-5A-Z※※ | 17.7 |
| HL4-01-WD※ | 湿式型 | WD-32C | 8.2 |
| HL4-01-WA※D | 湿式型 交直流转换 | WR-32C | 8.2 |
| HL4-01-SEA※ / SED※ | 防爆型 | SBHA-5A-Z※※ / SBHD-5A-Z※※ | 14.8 |
※ 安装螺栓 M8 为标准；如需 M6 安装螺栓请另行指定。压力降下特性测定条件：出光 Daphne Super Hydro 46ST、油温 40℃、油粘度 ISO VG46。
使用注意事项
- 作动前提：全端口遮断规格，使用前必须先从 P 端口施加最低作动压力 3 MPa 以上，关闭全部端口后再对 SOL-A / SOL-B 通电作动；专供复动油缸
- 适合作动油：石油基液压油（矿物油系）；ISO VG32 或 ISO VG46；动粘度 20~400cSt（mm²/s）；使用温度 0~60℃
- 耐久性：零泄漏阀特性下，约 50 万次为耐久性（寿命）参考值（推荐使用条件下）；客户自行分解·组装将不在保修范围内
- 污染度管理：建议 NAS 等级 9 级以内
- 使用难燃液压油（含水系·合成系）时采用氟系 O 形圈
- ※ 近年多种性能提升的作动油对 O 形圈耐油性，本公司未全部确认，请客户自行确认
