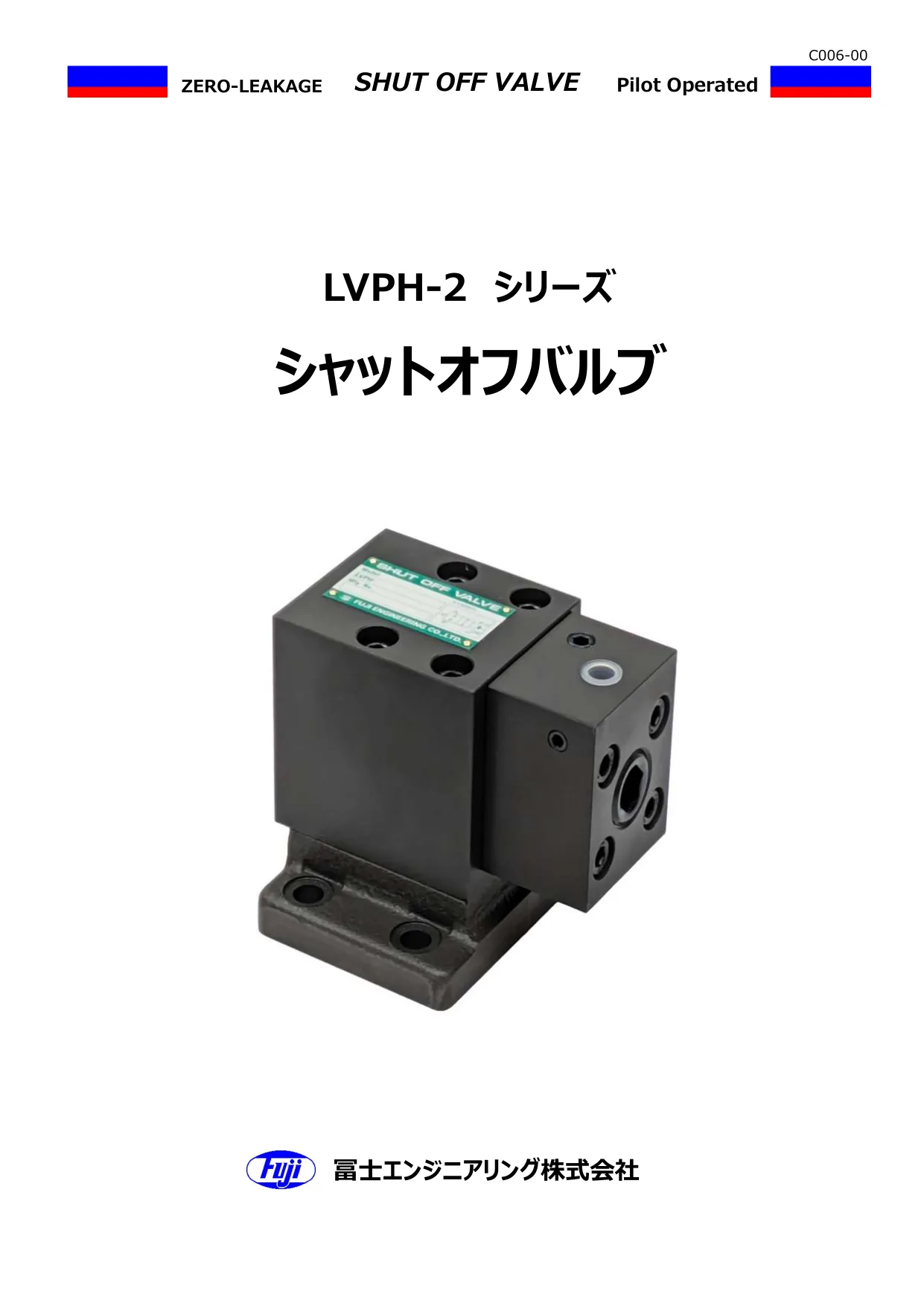

产品外观
LVPH-2 系列 液气压先导操作式弹簧回位二方向阀（零泄漏截止阀）
HLP-2 系列 无锁阀（Lockless Valve），液气压先导操作，最高使用压力 70 MPa
概述
LVPH-2 系列是富士工程（FUJI ENGINEERING）基于"零泄漏"理论制造的液气压先导操作式弹簧回位二方向阀（截止阀）。为实现"零泄漏"，采用带球状提升（Ball Poppet）形状活塞的金属密封（Metal Seat）结构；同时由于压力与流体相互平衡的内部结构，活塞不产生多余的轴向推力，以油压或气压先导信号即可平滑作动，释放先导压力后仅靠弹簧力使活塞回位。
A、B 两端口结构可实现省配管，作动油可从 A 端口或 B 端口任一方向流过，并提供常闭（NC）与常开（NO）两种形式。阀内部密封部及活塞滑动部均以 O 形圈密封，作动油不会泄漏到阀体外部。驱动活塞的外部操作部除液气压先导操作（LVPH）外，还有电磁铁操作（LVSH）与手柄操作（LVMH），阀体结构共通，可根据使用场景自由选择操作类型。
HLP-2 为同原理的无锁阀（Lockless Valve）：凭借压力与流体平衡的内部结构，即使在最高使用压力 70 MPa 下，也不会发生作动油导致的活塞锁死（流体固着）现象。
特长 · 特性
- 零泄漏：球状提升（Ball Poppet）活塞 + 金属密封（Metal Seat）结构，实现真正零泄漏
- 压力与流体平衡的内部结构，活塞不产生多余轴向推力；液气压先导操作平滑作动，释放先导压力后仅靠弹簧力回位
- A、B 两端口结构，省配管；A、B 任一方向均可通油
- 常闭（NC / ノーマルクローズ）与常开（NO / ノーマルオープン）两种形式可选
- 内部密封部及活塞滑动部均以 O 形圈密封，作动油不外漏
- 与电磁铁操作（LVSH）、手柄操作（LVMH）阀体结构共通，多种操作类型自由选择
- HLP-2（无锁阀）在最高使用压力 70 MPa 下亦不发生活塞锁死（流体固着）现象
- 安装姿势无限制
- 符合 RoHS
型号构成
基本型式：LVPH-2（最高使用压力 35 MPa），示例型号：LVPH-202T-NO
| 位置 | 代号 | 含义 |
|---|---|---|
| ① 基本型式 | LVPH-2 | 液气压先导操作式弹簧回位二方向阀（最高使用压力 35 MPa） |
| ② 呼径 | 02 / 03 / 04 | 1/4″ / 3/8″ / 1/2″ |
| ③ 配管连接 | T / G | T：螺纹连接型（スレッド型）／ G：垫片连接型（ガスケット型） |
| ④ 功能 | 无记号 / NO | 常闭（NC）／ 常开（NO） |
| ⑤ 先导操作流体 | 无记号 / AR | 油压 ／ 气压 |
| ⑥ 先导口 PP、泄油口 DR（排气口 EX）方式 | — / R / -AR 组合 | 依配管连接与先导流体组合，分为 LVPH-20※T、LVPH-20※T-AR、LVPH-20※G、LVPH-20※G-AR、LVPH-20※G-R、LVPH-20※G-AR-R 等形式 |
| ⑦ 适用流体 | 无记号 / F | 石油基液压油（矿物油）／ 难燃液压油（含水·合成系） |
| ⑧ 手动锁定机构 | 无记号 / ML | 无 ／ 带手动锁定机构 |
| ⑨ 其他选项 | SOD / PA / PD | SOD：带检测销 ／ PA：带接近传感器 AC ／ PD：带接近传感器 DC（PA、PD 不可并用；SOD 不可并用） |
主要型号：
HLP-2 为无锁阀（最高使用压力 70 MPa），仅提供垫片连接型（G），示例型号 HLP-202G-NO-R；其呼径、流量、底板及重量详见下表。型号构成中未记载的特殊规格，请向厂家咨询确认。
规格参数
LVPH-2 系列（最高使用压力 35 MPa）
| 型式 | 呼径 | 最大流量（L/min） | 最高使用压力（MPa） | 阀体材质 | 先导压力范围（MPa） | 重量（kg） T 型 / G 型 |
|---|---|---|---|---|---|---|
| LVPH-202※ | 02（1/4″） | 20 | 35 | FC250 | 0.4 以上 ~ 14.0 以下 | 2.6 / 2.9 |
| LVPH-203※ | 03（3/8″） | 50 | 35 | FC250 | 0.4 以上 ~ 14.0 以下 | 3.6 / 4.0 |
| LVPH-204※ | 04（1/2″） | 70 | 35 | FC250 | 0.4 以上 ~ 14.0 以下 | 3.8 / 4.6 |
※ 仅 LVPH-204T 的阀体材质为 FCD400（球墨铸铁），其余为 FC250（灰铸铁）。G 型用底板：标准 ZP-202 / ZP-203 / ZP-204；气压（AR）用 ZP-202AR / ZP-203AR / ZP-204AR。
HLP-2 系列（无锁阀 Lockless Valve，最高使用压力 70 MPa）
| 型式 | 呼径 | 最大流量（L/min） | 最高使用压力（MPa） | 阀体材质 | 先导压力范围（MPa） | 底板型式 | 重量（kg） |
|---|---|---|---|---|---|---|---|
| HLP-202G-※※-R | 02（1/4″） | 15 | 70 | FCD400 | 0.8 以上 ~ 14.0 以下 | HZ-202 | 2.9 |
| HLP-203G-※※-R | 03（3/8″） | 30 | 70 | FCD400 | 0.8 以上 ~ 14.0 以下 | HZ-203 | 4.0 |
| HLP-204G-※※-R | 04（1/2″） | 50 | 70 | FCD400 | 0.8 以上 ~ 14.0 以下 | HZ-204 | 4.6 |
HLP-2 仅提供垫片连接型（G），阀体材质 FCD400（球墨铸铁）。压力降下特性试验条件：出光ダフニースーパーハイドロ 46ST、油温 40℃、油粘度 ISO VG46。
使用注意事项
- 适合作动油：石油基液压油（矿物油系）；ISO VG32 或 ISO VG46；动粘度 20~400cSt（mm²/s）；使用温度 0~60℃
- 耐久性：零泄漏阀特性下，约 50 万次为耐久性（寿命）参考值（推荐使用条件下）；客户自行分解·组装将不在保修范围内
- 污染度管理：建议 NAS 等级 9 级以内
- 注意：请勿使阀保持作动状态超过 48 小时（作动状态＝液气压先导操作加压状态）。活塞由 O 形圈支承，长时间不滑动会因油膜切断发生"贴附现象"，导致活塞无法靠弹簧力回位，请定期作动（最长 48 小时内 1 次，理想每日 1~数次）
- 使用难燃液压油（含水系·合成系）时采用氟系 O 形圈
- 近年性能提升的多样作动油对 O 形圈的耐油性尚未全部确认，需由用户自行确认
