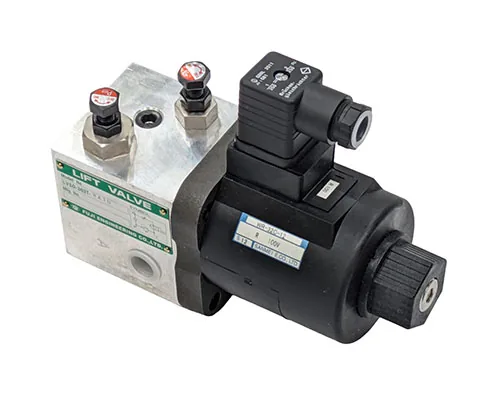

产品外观
LVSO-3 系列 提升阀（LIFT VALVE，标准规格）
概述
LVSO-3 系列是富士工程（FUJI ENGINEERING）基于"零泄漏"理论制造的提升阀（LIFT VALVE），将"电磁铁操作式弹簧回位二方向阀（截止阀）"与"止回阀"、"低噪音溢流阀"、"节流阀"四种阀功能一体化的复合阀，专用于单作用气缸式升降装置（升降机等）。
截止阀为实现"零泄漏"，采用带球状提升（Ball Poppet）形状活塞的金属密封（Metal Seat）结构；同时由于压力与流体相互平衡的内部结构，活塞不产生多余的轴向推力，通电时不给电磁铁增加额外负荷，断电时仅靠弹簧力即可使活塞回位。阀内部密封部及活塞滑动部均以 O 形圈密封，作动油不会泄漏到阀体外部。
使用方式：通电（SOL ON）时截止阀打开，压力油经止回阀进入举升气缸使升降机上升；"低噪音溢流阀"的压力设定将气缸上升速度保持恒定，其虽为直动溢流结构，但凭借低噪音机构运转安静。截止阀与止回阀共同保持压力，使气缸在任意位置完全停止；断电后回油经"节流阀"，平稳控制升降机（自重）的下降速度。本阀为常闭（NC）形式，安装姿势无限制。其中 LVSO-303T 为铝制阀体，轻量紧凑（不可使用高含水作动液 HWBF）。
特长 · 特性
- 四阀一体复合结构：截止阀（二方向阀）+ 止回阀 + 低噪音溢流阀 + 节流阀，省配管、省空间
- 零泄漏：球状提升（Ball Poppet）活塞 + 金属密封（Metal Seat）结构，实现真正零泄漏
- 专用于单作用气缸式升降装置（升降机等）：实现自重下降的平稳节流控制与任意位置完全停止
- 节流阀无级调整气缸下降速度；低噪音溢流阀压力设定使上升速度保持恒定，直动溢流结构 + 低噪音机构，运转安静
- 常闭（NC / ノーマルクローズ）形式；安装姿势无限制
- LVSO-303T 采用铝制阀体（A2017），轻量（※不可使用高含水作动液 HWBF）；G 型为 FC250 铸铁阀体
- 溢流阀压力设定：标准品 5~14 MPa；10~21 MPa 时型号末尾标记「-P21」
- 符合 RoHS
型号构成
基本型式：LVSO-3（最高使用压力 21 MPa），示例型号：LVSO-303T-A1-F-ML-W
| 位置 | 代号 | 含义 |
|---|---|---|
| ① 基本型式 | LVSO-3 | 提升阀（最高使用压力 21 MPa） |
| ② 呼径 | 03 / 04 | 3/8″ / 1/2″ |
| ③ 配管连接 | T / G | T：螺纹连接型（スレッド型）／ G：垫片连接型（ガスケット型）（304 不适用螺纹连接 T，仅 G 型） |
| ④ 电磁铁类型 | 干式：A1 / A2 A1-TB / A2-TB 湿式：WD1 / WD2 WD1X / WD2X 湿式交直转换：WA1D / WA2D 防爆型：SEA1 / SEA2 SED1 / SED2 | 干式：A1=引线连接 AC100V、A2=引线连接 AC200V、A1-TB=端子箱型 AC100V、A2-TB=端子箱型 AC200V；湿式：WD1=DIN 连接器 DC12V、WD2=DIN 连接器 DC24V、WD1X=引线连接 DC12V、WD2X=引线连接 DC24V；湿式交直转换：WA1D=DIN 连接器 AC100V、WA2D=DIN 连接器 AC200V；防爆型：SEA1=AC100V、SEA2=AC200V、SED1=DC12V、SED2=DC24V |
| ⑤ 适用流体 | 无记号 / F | 石油基液压油（矿物油）／ 难燃液压油（含水·合成系） |
| ⑥ 手动锁定机构 | 无记号 / ML | 无 ／ 带手动锁定机构（ML 不适用引线连接型电磁铁，干式·湿式引线连接均不可并用） |
| ⑦ 防滴结构 | 无记号 / W | 无 ／ 防滴结构（IP52 相当） |
| ⑧ 其他选项 | L / S / TH / P21 | L：带指示灯（仅干式；引线连接型·防爆型不适用）／ S：带浪涌吸收器（适用于 A※-TB、WD※）／ TH：热带处理（仅干式）／ P21：21 MPa 用溢流阀 |
主要型号：
外寸图与使用说明书请参阅富士工程官网；本 catalog 未记载的电压及特殊仕样属特殊规格，欢迎来电咨询确认。
规格参数
| 型式 | 呼径 | 最大流量（L/min） | 最高使用压力（MPa） | 许容背压（MPa） | 阀体材质 | G 型用底板型式 | 重量（kg） 干式 / 端子箱 / 湿式·交直转换 / 防爆型 |
|---|---|---|---|---|---|---|---|
| LVSO-303T-※※ | 03（3/8″） | 30 | 21 | 0.07 | A2017（铝合金） | － | 1.7 / 1.8 / 2.8 / 6.1 |
| LVSO-303G-※※ | 03（3/8″） | 30 | 21 | 0.07 | FC250（铸铁） | ZLV3-03 | 4.5 / 4.6 / 5.6 / 8.9 |
| LVSO-304G-※※ | 04（1/2″） | 50 | 21 | 0.07 | FC250（铸铁） | ZLV3-04 | 7.1 / 7.2 / 7.8 / 10.9 |
※ 重量随电磁铁型式不同：干式（SM-4A-92）、干式端子箱型（SM-4A-93）、湿式（WD-30C / WD-32C）、湿式交直转换（WR-32C）、防爆型（SBHA-5A-Z※※ / SBHD-5A-Z※※）。溢流阀压力设定范围：标准品 5~14 MPa；希望 10~21 MPa 时型号末尾附加「-P21」；无压力调整指示时出厂设定为 14 MPa 作动。
使用注意事项
- 适合作动油：石油基液压油（矿物油系）；ISO VG32 或 ISO VG46；动粘度 20~400cSt（mm²/s）；使用温度 0~60℃
- 污染度管理：建议 NAS 等级 9 级以内
- 耐久性：零泄漏阀特性下，约 50 万次为耐久性（寿命）参考值（推荐使用条件下）；客户自行分解·组装将不在保修范围内
- 压力调整（溢流阀）：松开锁紧螺母，向右旋转调压螺栓压力上升、向左旋转压力下降，调到任意压力后用锁紧螺母固定；无特别指示时出厂为 14 MPa 设定
- 流量调整（节流阀）：出厂时流量调整螺栓为全开状态；松开锁紧螺母，向右旋转流量减少、向左旋转流量增加，调整到任意流量后用锁紧螺母固定
- LVSO-303T 为铝制阀体，不可使用高含水作动液（HWBF）
- 使用难燃液压油（含水系·合成系）时采用氟系 O 形圈；对近年性能提升的多类作动油，O 形圈耐油性请用户自行确认
