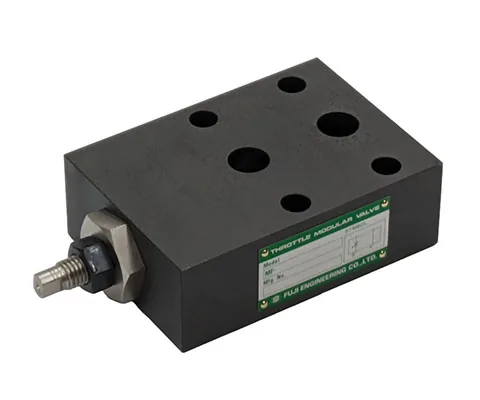

产品外观
MF / MC 系列 叠加式模块阀（节流 Throttle / 止回 Check）
概述
MF 系列（节流模块阀 Throttle Modular Valve）是通过叠加本厂截止阀（G 型）即可进行流量调整的模块阀。可叠加于 LVSO-2、LVSH-2、LVMH-2、LVPH-2 系列的截止阀（※ LVPH-2 系列仅限「-R」规格适用）。流量调整仅在 B 口进行。结构紧凑，可简易地嵌入既有液压系统。
MC 系列（止回模块阀 Check Modular Valve）是叠加本厂截止阀（G 型）、使 A 口向 B 口的作动油流通而阻止反向流动的模块阀。可叠加于 LVSO-2、LVSH-2、LVMH-2、LVPH-2、LVSW-2 系列的截止阀（※ LVPH-2 系列仅限「-R」规格适用）。结构紧凑，可简易地嵌入既有液压系统。
特长 · 特性
- 叠加于 G 型截止阀使用，无管路、小型化、简易化，可简易嵌入既有液压系统
- MF（节流）：B 口流量可调整（松开锁紧螺母，右拧流量调整螺栓流量减小、左拧增大）
- MC（止回）：使 A→B 方向作动油流通、反向截止的止回功能
- MF 可叠加于 LVSO-2 / LVSH-2 / LVMH-2 / LVPH-2 系列 G 型截止阀
- MC 可叠加于 LVSO-2 / LVSH-2 / LVMH-2 / LVPH-2 / LVSW-2 系列 G 型截止阀
- 符合 RoHS
型号构成
基本型式：MF / MC（最高使用压力 35 MPa），示例型号：MF-03-F ／ MC-03-F
| 位置 | 代号 | 含义 |
|---|---|---|
| ① 基本型式（最高使用压力） | MF / MC | MF：节流模块阀（Throttle Modular Valve）35 MPa ／ MC：止回模块阀（Check Modular Valve）35 MPa |
| ② 呼径 | 02 / 03 / 04 / 06 | MF：02＝1/4″、03＝3/8″、04＝1/2″、06＝3/4″；MC：02＝1/4″、03＝3/8″、04＝1/2″（MC 无 06） |
| ③ 适应流体 | 无记号 / F | 石油基液压油（矿物油）／ 难燃液压油（含水·合成系） |
主要型号：
MF
MC
MF-02
MF-03
MF-04
MF-06
MC-02
MC-03
MC-04
LVPH-2 系列仅限「-R」规格适用。
规格参数
MF 节流模块阀（Throttle Modular Valve）
| 型式 | 呼径 | 最大流量（L/min） | 最高使用压力（MPa） | 阀体材质 | 重量（kg） | 适用系列 |
|---|---|---|---|---|---|---|
| MF-02 | 02（1/4″） | 20 | 35 | FC250 | 0.6 | LVSO、LVSH、LVMH、LVPH-202G |
| MF-03 | 03（3/8″） | 50 | 35 | FC250 | 1.3 | LVSH、LVMH、LVPH-203G |
| MF-04 | 04（1/2″） | 70 | 35 | FC250 | 1.9 | LVSH、LVMH、LVPH-204G |
| MF-06 | 06（3/4″） | 110 | 35 | FC250 | 2.7 | LVSH、LVMH、LVPH-206G |
MC 止回模块阀（Check Modular Valve）
| 型式 | 呼径 | 最大流量（L/min） | 最高使用压力（MPa） | 阀体材质 | 重量（kg） | 适用系列 |
|---|---|---|---|---|---|---|
| MC-02 | 02（1/4″） | 20 | 35 | FC250 | 0.8 | LVSO、LVSH、LVMH、LVPH、LVSW-202G |
| MC-03 | 03（3/8″） | 50 | 35 | FC250 | 1.4 | LVSH、LVMH、LVPH、LVSW-203G |
| MC-04 | 04（1/2″） | 70 | 35 | FC250 | 1.7 | LVSH、LVMH、LVPH、LVSW-204G |
※ LVPH-2 系列仅限「-R」规格适用。MF 流量调整仅在 B 口进行。
使用注意事项
- 适合作动油：石油基液压油（矿物油系）；ISO VG32 或 ISO VG46；动粘度 20~400 cSt（mm²/s）；使用温度 0~60℃
- 污染度管理：建议 NAS 等级 9 级以内
- MF 流量调整：出厂时流量调整螺栓为全开状态；调整时松开锁紧螺母，右拧流量减小、左拧流量增加，设定任意流量后用锁紧螺母固定
- 使用难燃液压油（含水·合成系）时采用氟系 O 形圈
