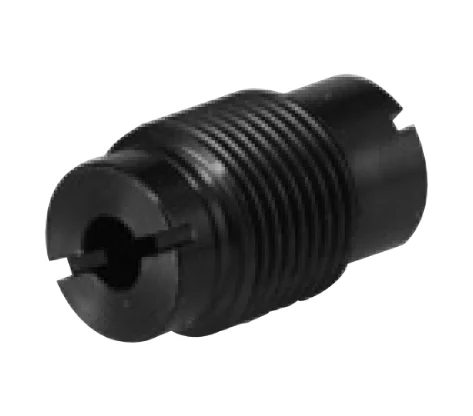

ACC 超小型插装式单向阀
Cartridge Inline Check Valve · ASK阿斯克 · 油压配件
产品介绍
- 超小型、低噪音的埋入式单向阀，可直接内藏于接头、歧管等油路块内部。
- 同一尺寸的安装孔位，支持正反两个方向安装。
- 可选带回油节流功能（choke 节流孔选配），实现缓回油效果。
技术规格
| 最高使用压力 | 30 MPa |
| 耐压 | 38 MPa |
| 本体材质 | SUM（碳钢） |
| 适用流体 | 一般石油基液压油 |
| 重量 | 10 g |
型号代码说明
| 序号 | 代号 | 说明 |
|---|---|---|
| ① | 机种 | ACC：超小型插装式 inline 单向阀 |
| ② | 开启压力 | 05：0.05 MPa |
| ③ | 型号 | 11：标准规格 |
| ④ | 节流孔选配 | 无：不带节流；C：带节流孔 |
| ⑤ | 节流孔尺寸 | φ0.5mm ～ φ2.2mm 可定制 |
外形尺寸图

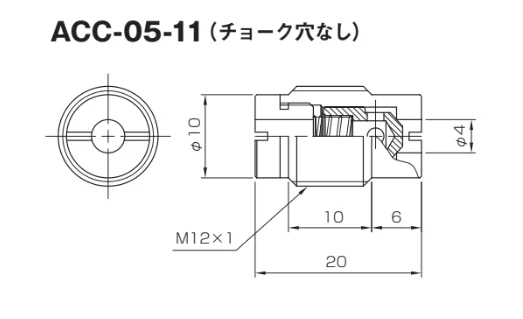

ACC-05-11（不带节流孔）尺寸图（单位：mm）

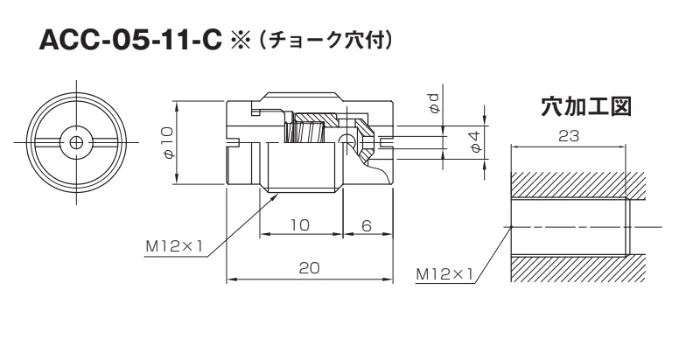

ACC-05-11-C※（带节流孔）尺寸图（单位：mm）

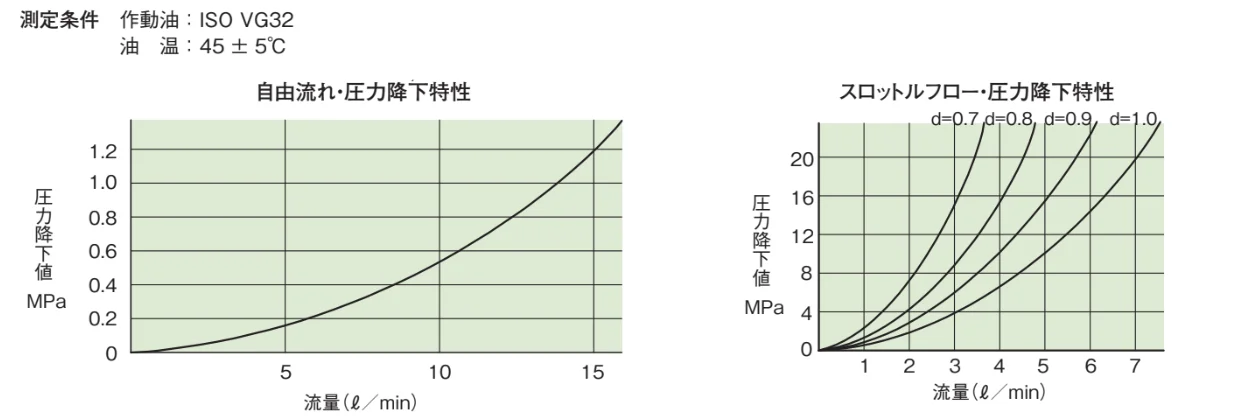

流量-压力降特性曲线
测试条件：ISO VG32 液压油，油温45±5℃
自由流压力降 / 节流孔流量特性曲线
使用注意事项
- 不带节流孔型号：在外径安装螺纹（M12×1）上涂抹密封剂，确保从外径螺纹处无油泄漏后再安装。
- 外径螺纹涂抹密封剂安装后，ACC本体将无法拆卸，请安装前确认。
