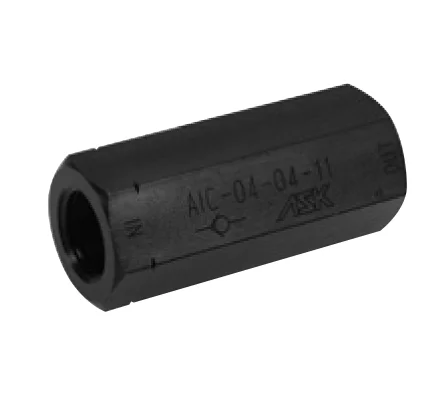

AIC 直通式单向阀
Inline Check Valve · ASK阿斯克 · 油压配件
产品介绍
- 配管接续非常方便的inline直通型单向阀，直接串联在管路中使用。
- 可根据客户需求定制节流孔加工，实现缓回油效果。
技术规格
| 最高使用压力 | 25 MPa |
| 耐压 | 45 MPa |
| 适用流体 | 一般石油基液压油 |
型号代码说明
AIC - 02 - 04 - 11 - C
| 序号 | 代号 | 说明 |
|---|---|---|
| ① | 机种 | AIC：inline 直通式单向阀 |
| ② | 接口口径（ねじ口径） | 02：Rc1/4 03：Rc3/8 04：Rc1/2 06：Rc3/4 |
| ③ | 开启压力（クラッキング圧力） | 04：0.04 MPa（标准款） 35：0.35 MPa（选配） 50：0.5 MPa（选配） |
| ④ | 型号编号 | 11：标准规格（本体材质：SUM 碳钢） |
| ⑤ | 节流孔选配（チョーク穴） | 无标注：不带节流孔 C：带节流孔（チョーク穴付） |
| ⑥ | 节流孔尺寸（チョーク穴寸法） | Rc1/4 接口：φ0.5mm ～ φ2.5mm 可选 Rc3/8 接口：φ0.5mm ～ φ4.5mm 可选 Rc1/2 接口：φ0.5mm ～ φ5.5mm 可选 Rc3/4 接口：φ0.5mm ～ φ6.5mm 可选 |
※ SUS 不锈钢规格请参考水压配件分类页面。
型号列表
| 型号 | 接口口径 | 长度L(mm) | 重量(g) |
|---|---|---|---|
| AIC-02-04-11 | Rc1/4 | 53 | 120 |
| AIC-03-04-11 | Rc3/8 | 62 | 220 |
| AIC-04-04-11 | Rc1/2 | 73 | 320 |
| AIC-06-04-11 | Rc3/4 | 83 | 460 |
| AIC-02-04-11-C※ | Rc1/4 | 53 | 120 |
| AIC-03-04-11-C※ | Rc3/8 | 62 | 220 |
| AIC-04-04-11-C※ | Rc1/2 | 73 | 320 |
| AIC-06-04-11-C※ | Rc3/4 | 83 | 460 |

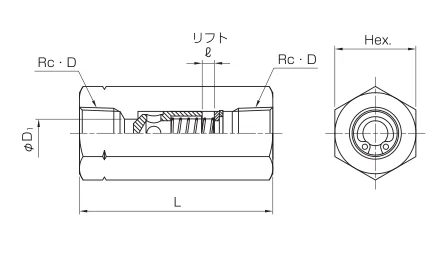

外形尺寸图
AIC系列外形尺寸图（单位：mm）
