AJ 压力表用过渡接头
G Male × R Female Thread Adapter · ASK阿斯克 · 油压/水压两用 · RoHS
产品介绍

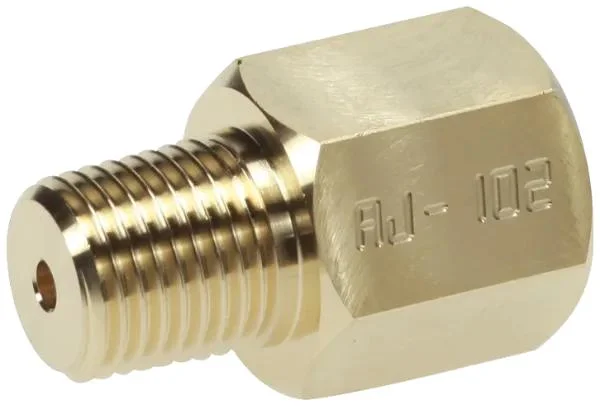

油压用（黄铜C3604）

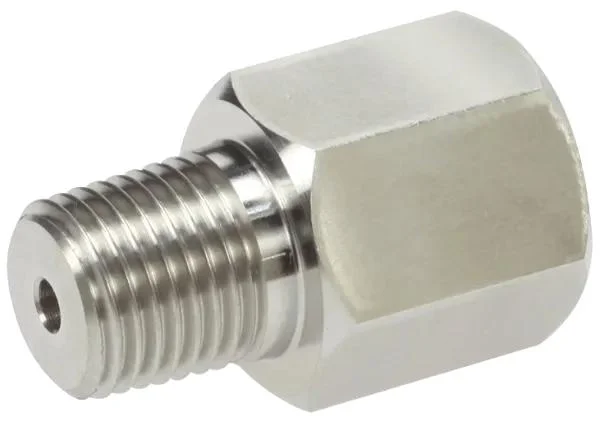

水压用（SUS不锈钢）
G 内螺纹转 R 外螺纹的转换接头，也可用于不同螺纹口径之间的过渡连接。
每个接头附带一片 G 内螺纹用密封垫（油压用为铜垫 C1100，水压用为 PTFE 垫）。
安装示例：
压力表 + AJ过渡接头
技术规格
| 项目 | 规格 |
|---|---|
| 最高使用压力 | 35 MPa |
| 耐圧（试验压力） | 63 MPa |
| 适用流体（油压用） | 一般石油系液压油、磷酸酯系液压油、水-乙二醇系液压油、空气 |
| 适用流体（水压用） | 清水（亦可用于石油系液压油、水-乙二醇系液压油） |
| 本体材质 | 油压用：黄铜 C3604 ｜ 水压用：SUS 不锈钢 |
| 密封垫 | 油压用：铜垫 C1100（随附1片）｜ 水压用：PTFE（随附1片） |
型号选型表
| 系列 | 型号 | 本体材质 | G 内螺纹 | R 外螺纹 | 推荐拧紧扭矩 | 密封垫材质 | 密封垫尺寸 (外径×内径×厚) | 重量 |
|---|---|---|---|---|---|---|---|---|
| 油压用 | AJ-102 | C3604 | G1/4 | R1/4 | 40 N·m | C1100 | 11.2×6×1.5 | 40g |
| AJ-103 | C3604 | G3/8 | R1/4 | 50 N·m | C1100 | 14.7×6×2 | 60g | |
| AJ-302 | C3604 | G1/4 | R3/8 | 40 N·m | C1100 | 11.2×6×1.5 | 40g | |
| AJ-303 | C3604 | G3/8 | R3/8 | 50 N·m | C1100 | 14.7×6×2 | 60g | |
| 水压用 (SUS) | AJ-105 | SUS | G1/4 | R1/4 | 40 N·m | PTFE | 11×5.5×3 | 40g |
| AJ-106 | SUS | G3/8 | R1/4 | 50 N·m | PTFE | 14.5×5.5×3 | 60g | |
| AJ-305 | SUS | G1/4 | R3/8 | 40 N·m | PTFE | 11×5.5×3 | 40g | |
| AJ-306 | SUS | G3/8 | R3/8 | 50 N·m | PTFE | 14.5×5.5×3 | 60g |
注：外形尺寸详见官方图纸 PDF。需要 2D/3D CAD 数据或正式图纸请联系我们索取。
典型用途
- 压力表 G 内螺纹与管路 R 外螺纹之间的转换连接
- 不同口径螺纹之间的异径过渡（如 G3/8→R1/4、G1/4→R3/8）
- 液压站、水压站压力表配管
- 需要更换压力表或转换接头螺纹规格的场合
