APT 便携式压力测试器
Portable Pressure Tester · ASK阿斯克 · 油压/水压两用
产品介绍
非常适合在无需持续压力测量的场所进行压力检测！便携式设计，适用于任何作业现场！
即使在加压状态下，也可以轻松测量高达 35 MPa 的回路压力。通过将专用接头（APT-N-*）连接到需要压力测量的回路，您可以随时检查压力。将目前使用的压力表更换为压力测试仪，可以降低成本。

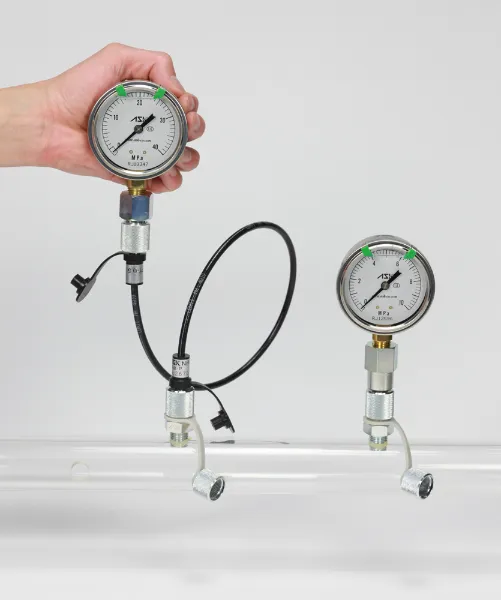

通过连接高压尼龙软管，可以在任何位置读取压力。它可用于诸如从回路中排出空气和对液压油进行采样等任务。液压/水压回路的诊断和维护可以轻松进行。
技术规格
| 项目 | 参数 |
|---|---|
| 最高使用压力 | 35 MPa |
| 耐压 | 50 MPa |
| 适用流体（油压型） | 一般石油基液压油 |
| 适用流体（水压型） | 清水、石油基液压油、水-乙二醇液压油 |
典型应用场景
- 建设机械：混凝土泵车、挖掘机、推土机
- 机床/锻压设备：大型机床、专机、液压压机
- 钢铁行业：钢铁厂液压站
- 注塑机：蓄能器回路、合模回路压力检测
- 大型特种车辆液压系统点检

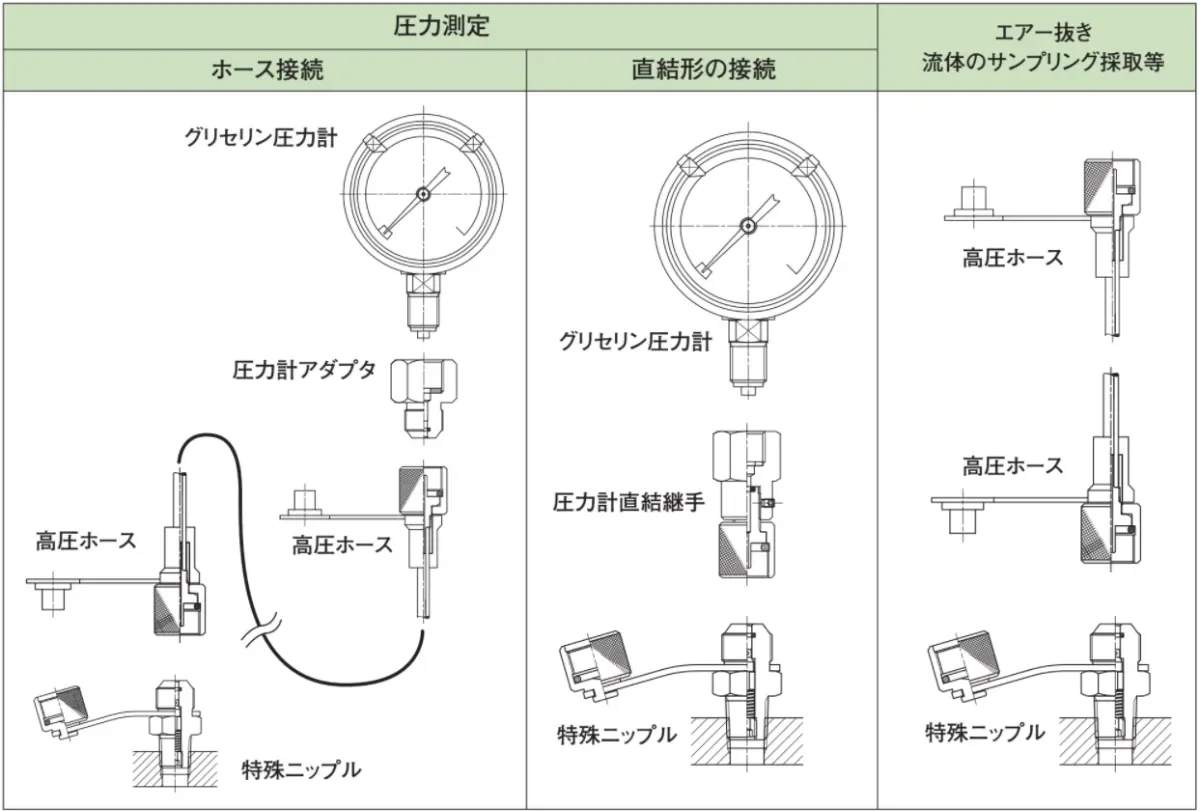

应用组合示例
※ 软管连接测压、直连式测压、排气/油液取样三种组合方式

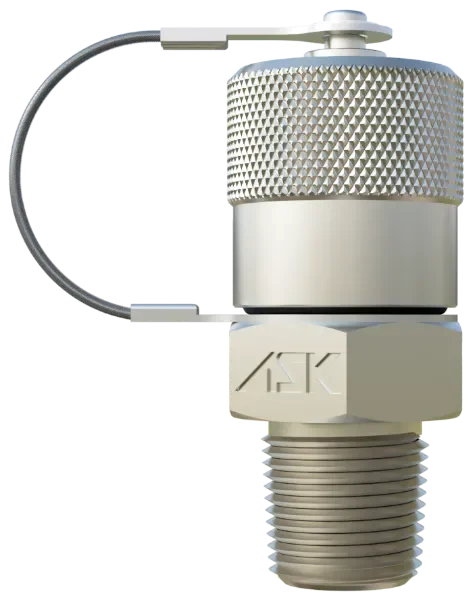

特殊接头（APT-N）
这是一个特殊的止回阀式接头，用于连接压力检测点。当高压软管接头拧入时，止回阀就会打开。
| 类型 | 型号 | 螺纹口径 | 密封件材质/尺寸 | 重量 |
|---|---|---|---|---|
| 油压用（标准） | APT-N-2 | R1/4 | NBR / P11 | 80g |
| APT-N-2G | G1/4 | |||
| 水压用（SUS） | APT-N-5 | R1/4 | NBR / P11 | 80g |
| APT-N-5G | G1/4 |
※ 详细尺寸请参考页面底部的PDF图纸。

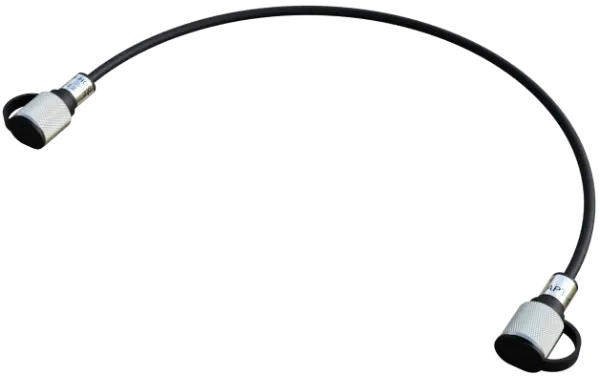

高压尼龙软管（APT）
这是连接特殊接头（APT-N-*）和甘油压力表（OPG）的高压软管。当压力检测点和压力表读数位置距离较远时使用。
※ 详细尺寸请参考页面底部的PDF图纸。可选长度0.5m/1m/2m/3m。

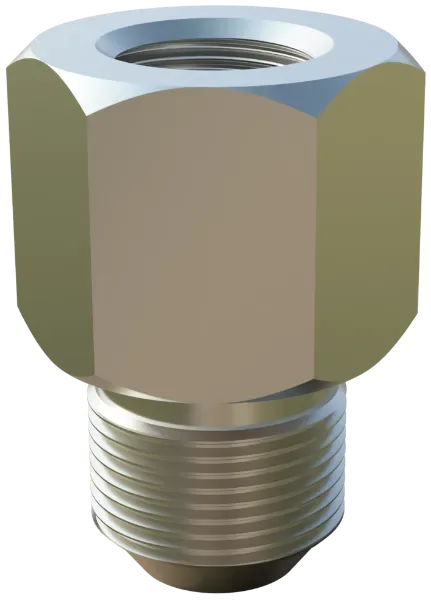

压力表适配器（APT-G）
这是连接高压软管（APT-*）和甘油压力表（OPG）的转接头，可根据使用的甘油压力表螺纹口径选型。使用这个适配器，无需扳手即可徒手完成压力表和高压软管的快速拆装。
※ 每只甘油压力表都必须搭配一个对应规格的适配器使用，详细尺寸请参考PDF图纸。
压力表直结接头（APT-PG）
- 无需高压软管，直接将甘油压力表（OPG）连接到特殊接头（APT-N-*）上进行压力检测。
- 根据使用的甘油压力表螺纹口径选型即可。
- ※ 详细尺寸请参考页面底部的PDF图纸。

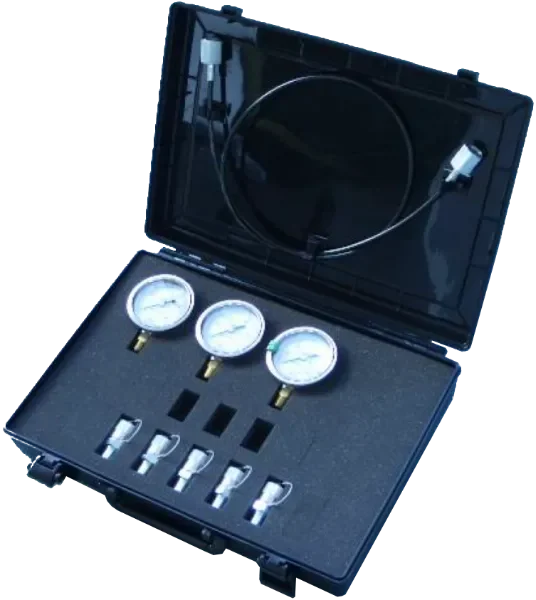

便携收纳箱（APT-BOX）
塑料硬质便携箱，可将APT测压组件紧凑收纳，方便随身携带到各个作业现场。箱内海绵已按产品形状预切割，最多可收纳：
- 甘油压力表（OPG/OSG Φ60）：最多4个
- 特殊接头+压力表直结接头：合计最多7个
- 压力表适配器：最多7个
- 高压尼龙软管：最多3根
| 型号 | 外形尺寸 | 重量 |
|---|---|---|
| APT-BOX | 366 × 272 × 79 mm | 850g |

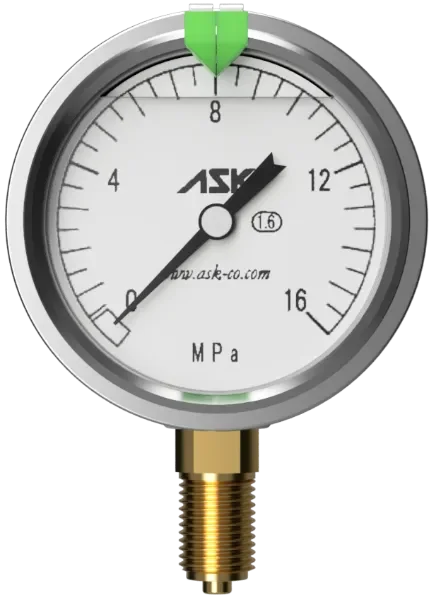

配套甘油压力表选型
APT系列搭配使用的甘油压力表请根据介质选择：
- 油压用：OPG-AT-G1/4-60 × MPa量程
- 水压用（不锈钢型）：OSG-AT-G1/4-60 × MPa量程
使用注意事项
- 测试器高压软管为尼龙材质，使用时避免弯折、扭转。
- 测试器仅用于临时压力点检，长期带压工况请使用常规硬管或NH系列高压软管。
