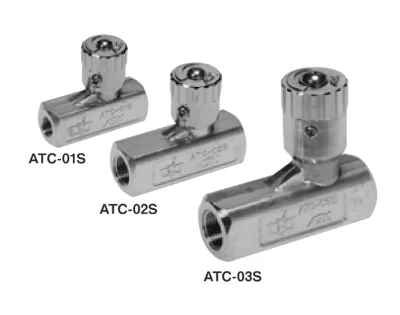

ATC 节流单向阀
Throttle Check Valve · ASK阿斯克 · 油压配件
产品介绍
- 可单向调节流量的节流单向阀，反向自由通流，不产生节流阻力。
- 直接串联在管路中使用，安装方便，用于执行元件速度调节。
技术规格
| 最高使用压力 | 25 MPa |
| 耐压 | 50 MPa |
| 调节范围 | 0 ～ 全闭（可全程调节流量） |
| 调节方式 | 内六角螺栓调节（附带锁紧螺母） |
| 适用流体 | 一般石油基液压油 |
型号列表
| 型号 | 接口口径 | 重量(g) |
|---|---|---|
| ATC-02-11 | Rc1/4 | 160 |
| ATC-03-11 | Rc3/8 | 260 |
| ATC-04-11 | Rc1/2 | 420 |
外形尺寸图

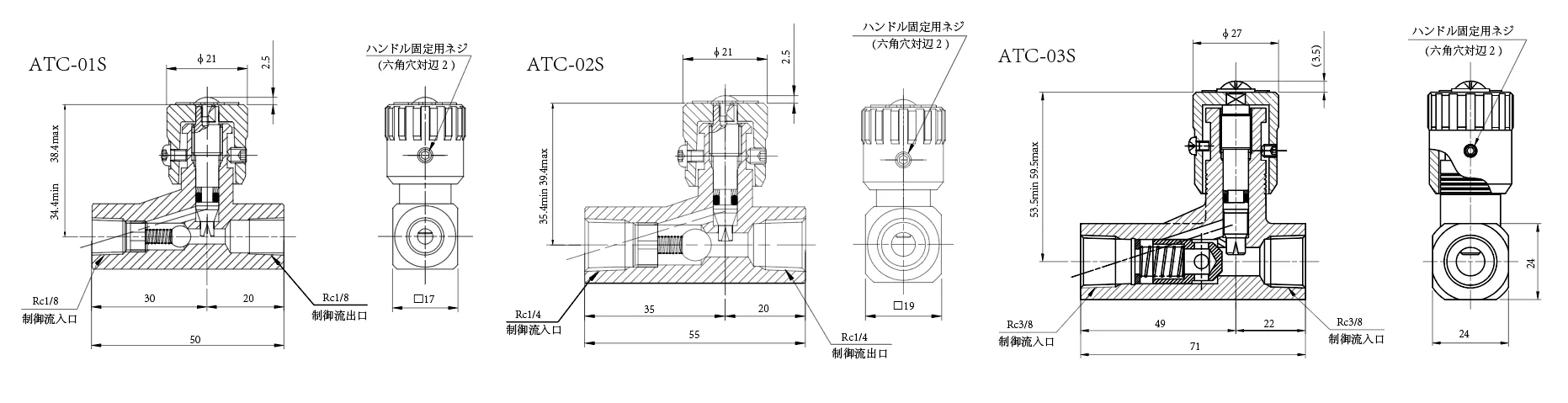

ATC系列外形尺寸图（单位：mm）
型号代码说明
ATC - 02 - 11
| 序号 | 代号 | 说明 |
|---|---|---|
| ① | 机种 | ATC：节流单向阀 |
| ② | 接口口径 | 02：Rc1/4 03：Rc3/8 04：Rc1/2 |
| ③ | 型号编号 | 11：标准规格 |
