CA-200N 带泄油口针型压力表阀
Gauge Valve with Drain Port · ASK阿斯克 · 油压/水压通用配件
产品介绍
一个阀实现两个功能！带回路排气功能的压力表阀！
完成回路压力测量后，将阀转到回路切断位置，压力表指针自动回零。将手柄保持在切断位置时，压力表始终处于零压状态，可长期保持压力表精度，大幅延长使用寿命。
阀芯为针阀结构，全闭时无泄漏。油压型和水压型阀芯均为不锈钢材质，油和水介质均可适用。

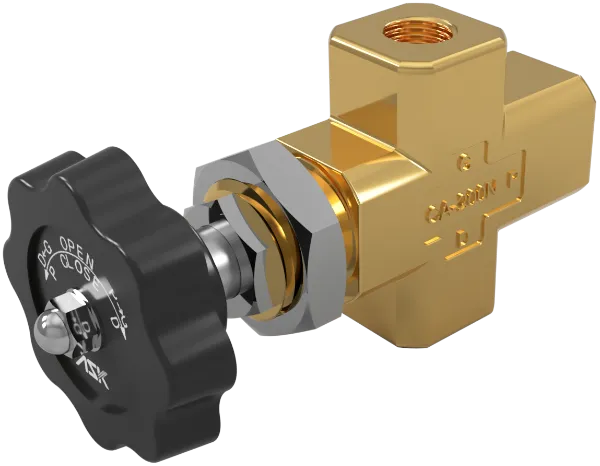

CA-200N 油压用

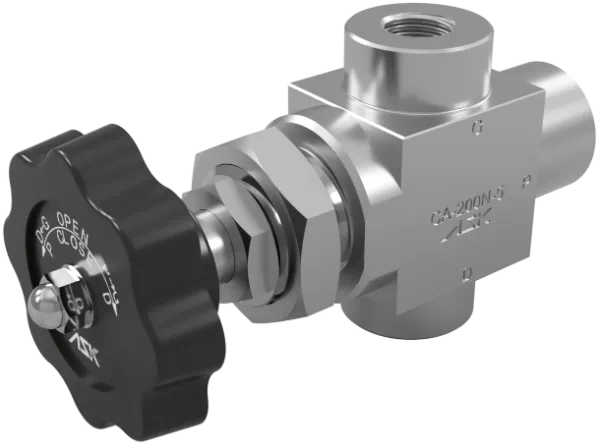

CA-200N 水压用(SUS不锈钢)
工作原理
阀内部为两个对称布置的针阀结构，单阀即可同时实现压力表测量和回路排气两个功能：
- 手柄右转：回路压力测量位置
- 手柄居中：回路排气位置
- 手柄左转：回路切断位置，压力表残压自动从泄油口排出
技术规格
| 项目 | 参数 |
|---|---|
| 最高使用压力 | 35 MPa |
| 耐压 | 63 MPa |
| 螺纹推荐拧紧扭矩 | Rc1/4接口：25 N·m |
| O圈材质 | NBR丁腈橡胶 |
※ 详细外形尺寸请参考官方PDF图纸。
型号列表
| 分类 | 型号 | 适用流体 | 接口口径 | 重量 |
|---|---|---|---|---|
| 油压用 | CA-200N | 一般石油基液压油、水-乙二醇液压油 | Rc1/4 | 530g |
| F-CA-200N | 脂肪酸酯类液压油 | Rc1/4 | 530g | |
| 水压用 | CA-200N-5 | 清水（兼容石油基/水-乙二醇液压油） | Rc1/4 | 460g |
※ 有关形状、尺寸等详细信息，请参考官方图纸。
常见问题
Q：出厂时阀芯是全开还是全闭状态？
A：出厂时阀芯为全闭状态。
Q：阀体上的箭头方向代表什么？
A：箭头表示推荐的流体流向。即使阀芯O圈出现损伤，按箭头方向安装时全闭阀芯仍可截断压力，防止外部泄漏；反向安装时O圈损坏后油液可能沿阀芯漏向手柄侧，因此推荐按箭头方向安装使用。
