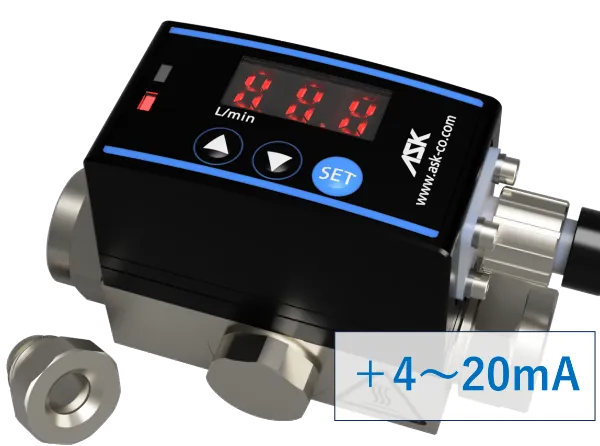

DFS 数字流量传感器
Digital Flow Sensor · ASK阿斯克 · 流量传感器
产品介绍
搭载模拟输出功能的开关/站点/仪表多功能型号！带数字显示的流量传感器！
新搭载模拟输出功能的开关/站点/仪表多功能型号。带数字显示的流量传感器！
产品特点
- 模拟输出功能搭载：流量常时4～20mA外部输出可能。※本体底面标签「Pin2：4～20mA」记载的现行型号为对象。
- 磁轭勒斯特转子新规格采用：以往型号难以附着的磁性异物。※本体底面标签「Pin2：4～20mA」记载的现行型号为对象。
- 连接器连接式：M12×1-4针连接器连接式。
- 电源电压：DC12V～24V（容许电压变动±10%）范围使用可能。
- 放大器部构造：IP67相当。
- 流量下限值设定：可设定流量下限值。下限设定流量以下，LED（红）灯显示和输出信号警告。
- 低压用保护盖：使用低压用保护盖，可确认流体流动有无和转子旋转目視。
- 高压用保护盖：使用高压用保护盖，25MPaまでの流量計測可能。必须金属製キャップ（高压用）安装状态使用。
- 自由安装姿势：自由安装姿势（水平・垂直・倾斜）和自由流入方向使用可能。
- 本体前面保护盖拆卸：本体前面的保护盖拆卸，转子的清洗可能。
型号代码说明
| DFS | -2 | -O |
| ① 机种 | ② 螺纹口径 | ③ 使用流体 |
※尺寸详情请参照页面下部的图纸PDF确认。
规格参数
| 形式 | DFS-2 | DFS-3 | DFS-6 |
| 连接螺纹口径 (两端) |
Rc1/4 | Rc3/8 | Rc3/4 |
| 最大流量(L/min) | 10 | 20 | 50 |
| 使用流量范围(L/min) | 1～10 | 2～20 | 5～50 |
| 最高使用压力 |
3MPa（PC/金属制保护盖安装时） 25MPa（金属制保护盖安装时・流体目视功能：使用不可） |
||
| 精度（全流量范围） | ±0.5ℓ/min | ±1.0ℓ/min | ±2.5ℓ/min |
| 使用流体 | 一般石油系作动油、润滑油 / 清水、水溶性冷却液 | ||
| 压力损失 | 0.025MPa以下 | ||
| 流体温度范围 | 0～80°C（周围温度0～50°C） | ||
| 接液部材质 | C3604(Ni镀)、Nd-Fe-B、POM、PC、NBR | ||
放大器部规格
| 电源 | DC12V～24V（容许电压变动±10%） |
| 最大消费电流 | Max.100mA |
| 输出1 |
PNP开路集电极/NPN开路集电极（任意变更可能） 最大负载电流 250mA |
| 输出2 | 4～20mA 最大负载电阻 500Ω（电源电压DC20V以上时） |
| 连接 | M12×1-4针连接器（DC用） |
| 保护构造 | IP67相当 |
| 材质 | ABS、NBR、PA、聚碳酸酯 |
| 表示 | 7段LED数码管、2个LED（绿・红） |
