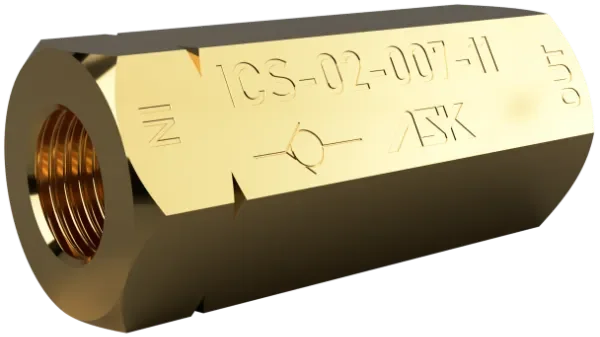

ICS-11 气液通用inline单向阀
Inline Check Valve for Gas/Liquid · ASK阿斯克 · 冷却液配件
产品介绍
- 可同时用于气体和液体管路的inline直通单向阀。
- 采用金属+O型圈密封结构，实现零泄漏止回，适合空气回路防逆流、要求无泄漏的逆止场景。
技术规格
| 最高使用压力 | 10 MPa |
| 耐压 | 25 MPa |
| 开启压力（クラッキング圧力） | 0.007 MPa |
| 适用流体 | 气体、液体（不腐蚀接液部材质即可） |
| 接液部材质 | 黄铜 / 不锈钢SUS / FKM氟橡胶 |
型号代码说明
ICS - 02 - 007 - 11
| 序号 | 代号 | 说明 |
|---|---|---|
| ① | 机种 | ICS：气液通用inline单向阀 |
| ② | 接口口径 | 对应Rc螺纹接口规格 |
| ③ | 开启压力 | 007：0.007 MPa（标准开启压力） |
| ④ | 型号编号 | 11：标准规格 |
型号列表
| 型号 | 接口口径 |
|---|---|
| ICS-02-007-11 | Rc1/4 |
| ICS-03-007-11 | Rc3/8 |

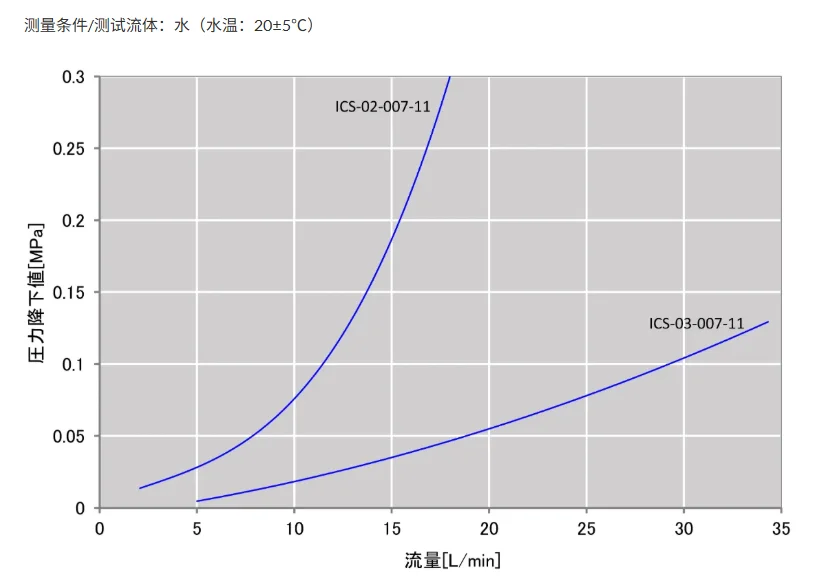

流量-压力降特性曲线
测试条件：纯水，水温20±5℃
不同通径下的流量-压力降特性曲线
