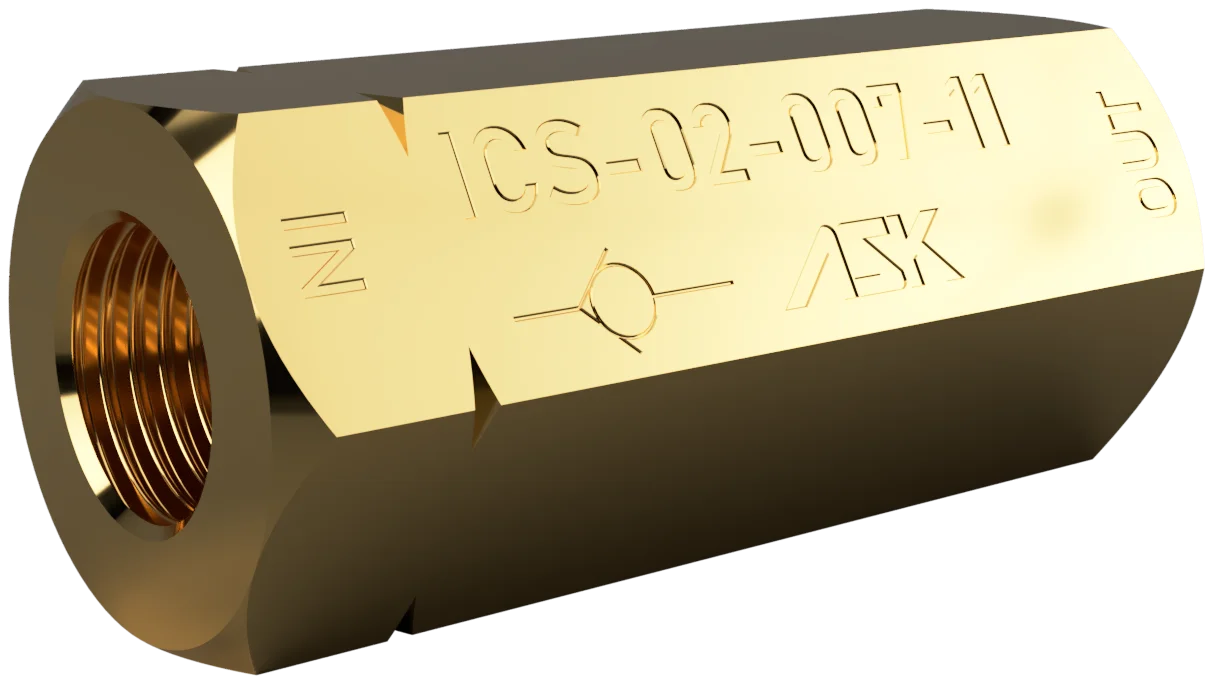

ICS-11 在线单向阀（内螺纹型）
In-line Check Valve (Gas & Liquid) · ASK阿斯克 · 内螺纹单向阀
产品介绍
气体/液体均可使用的在线单向阀！
金属+O型圈密封结构，可用于气体和液体。最适合防止气路流体逆流或要求无泄漏的逆止用途。内螺纹（Rc）连接，最高使用压力10MPa。
产品特点
- 气体液体两用：金属+O型圈密封结构，气体及液体均可使用。
- 高耐压：最高使用压力10MPa，耐压25MPa。
- 低开启压力：开启压力仅0.007MPa，响应灵敏。
- 内螺纹连接：两端Rc内螺纹（Rc1/4、Rc3/8），安装紧凑。
- 无泄漏逆止：适合要求无泄漏的逆流防止用途。
型号编号
ICS
①
02
②
007
③
11
④
| 序号 | 项目 | 说明 |
|---|---|---|
| ① | 机种 | ICS = 在线单向阀（内螺纹型） |
| ② | 螺纹口径 | 02 = Rc1/4，03 = Rc3/8 |
| ③ | 开启压力 | 007 = 0.007MPa |
| ④ | 型号No. | 11 |
规格参数
| 项目 | 规格 |
|---|---|
| 最高使用压力 | 10 MPa |
| 耐压 | 25 MPa |
| 开启压力 | 0.007 MPa |
| 适用流体 | 气体及液体（不侵蚀接液部材质） |
| 接液部材质 | 黄铜 / SUS / FKM |
型号选型表
| 形式 | 螺纹口径(Rc) | 全长(mm) | 对边(Hex) |
|---|---|---|---|
| ICS-02-007-11 | 1/4 | 50 | 21 |
| ICS-03-007-11 | 3/8 | 60 | 26 |

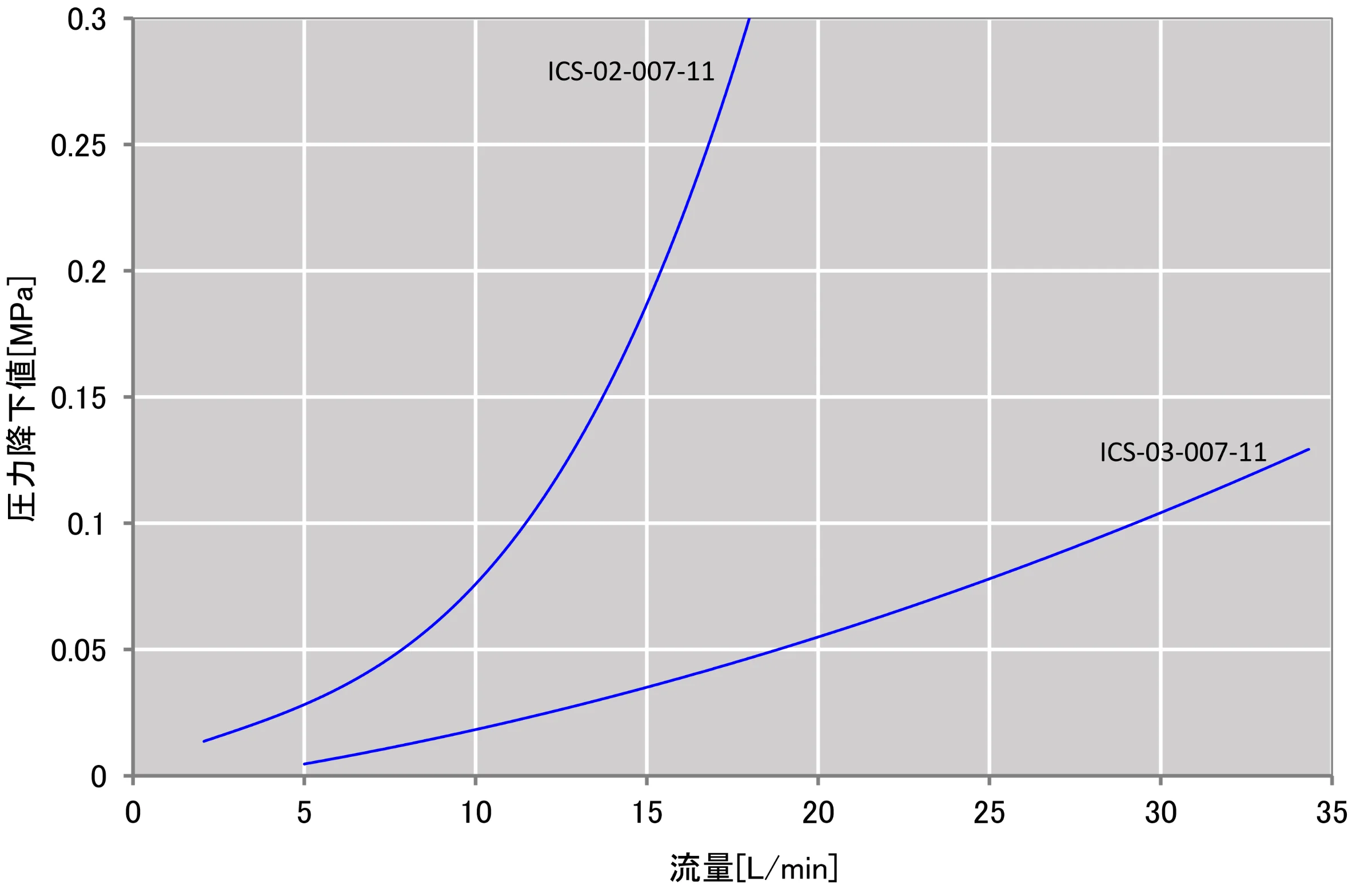

流量-压力降特性
测定条件：试验流体 水（水温20±5℃）
