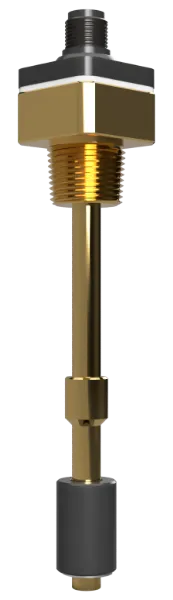

LSP R1/2螺纹安装型液位开关
R1/2 Thread Mounting Level Switch · ASK阿斯克 · 液位开关
产品介绍
油槽液面检测用液位开关！
高精度引导开关和磁石内藏浮子组合的小型、低价格液位开关。不受罐内流体温度等影响，确保稳定动作。R1/2螺纹安装型，可从罐上面安装，已有机床的后付容易进行。M12×1-4针连接器接线，省配线化可能。检测液面深度，L=80～500mm的范围以1mm单位受理。浮子材质：NBR。IP65保护等级相当品。
产品特点
- 高精度引导开关+磁石内藏浮子：高精度引导开关和磁石内藏浮子组合的小型、低价格液位开关。
- 不受流体温度影响：不受罐内流体温度等影响，确保稳定动作。
- R1/2螺纹安装型：R1/2螺纹安装型，可从罐上面安装，已有机床的后付容易进行。
- M12×1-4针连接器接线：M12×1-4针连接器接线，省配线化可能。
- 检测液面深度范围广：检测液面深度，L=80～500mm的范围以1mm单位受理。
- 浮子材质NBR：浮子材质：NBR。
- IP65保护等级：IP65保护等级相当品。
型号代码说明
| LSP | -200 | L-A | -10 |
| ① 机种 | ② 检测液面 | ③ 接点形式 | ④ 型号号码 |
※1 检测液体比重1.0的值。
※2 2024年8月1日，液位开关的电气仕様「100V DC/AC」统一。构成部件不变，从此[24V DC]也使用。
规格参数
| 仕様 | LSP 100V DC/AC（模型No.10） |
| 适用流体 | 油用 |
| 安装方式 | 螺纹安装型(R1/2) |
| 配线方式 | M12×1-4针连接器接线 |
| 接点容量 | 10VA |
| 接触抵抗 | 1Ω以下 |
| 最大使用电压 | 100V |
| 最大使用电流 | 0.5A |
| 微小电流负荷 | 10μA |
| 絶縁抵抗 | DC100V时1000MΩ以上 |
| 耐電圧 | DC200V以上（1分钟，电流0.5mA以下） |
| 周囲温度 | -10°C～80°C |
| 質量 | 无管道160g |
※寸法请参照页面下部下载的图纸PDF确认。
※LSP的浮子比重(0.63)。
※接线电缆另售。
