MU M12×1-4P DC用传感器电缆
M12 Connector Cable · ASK阿斯克 · 传感器配件
产品介绍

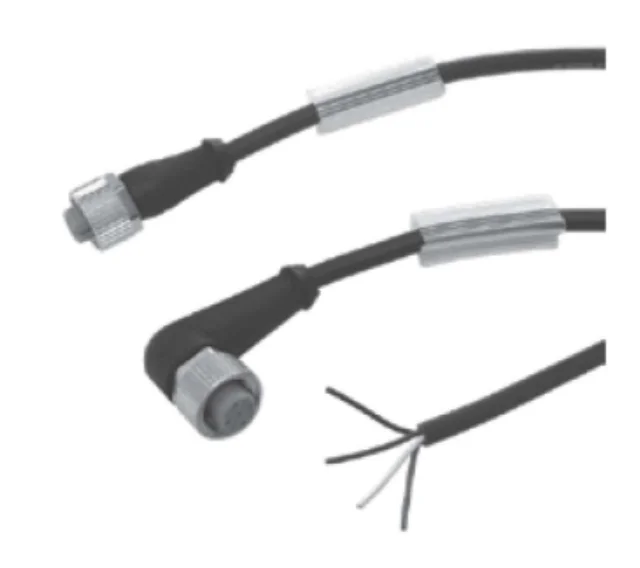

直线型（SB4）/ L型弯头（LB4）可选
※ 本产品适用于DPS数字压力开关、DFS数字流量传感器、LSP螺纹安装型液位开关等所有带M12-4针接口的ASK数字设备。
型号列表
| 型号 | 连接器形状 | 线缆长度 |
|---|---|---|
| MU-12221-5M-SB4 | 直线型（Straight） | 5m |
| MU-12221-10M-SB4 | 直线型（Straight） | 10m |
| MU-12341-5M-LB4 | L型90°弯头（L-type） | 5m |
| MU-12341-10M-LB4 | L型90°弯头（L-type） | 10m |
技术规格
| 额定电流 | 4A |
| 额定电压 | AC/DC 250V |
| 防护等级 | IP67（EN 60529） |
| 使用温度范围 | -25℃ ～ +80℃ |
| 使用湿度范围 | 20% ～ 85% RH |
| 重量 | 5m：280g / 10m：480g |
引脚线色定义
| 引脚号 | 线色 |
|---|---|
| 1 | 棕色 BROWN |
| 2 | 白色 WHITE |
| 3 | 蓝色 BLUE |
| 4 | 黑色 BLACK |
外形尺寸图

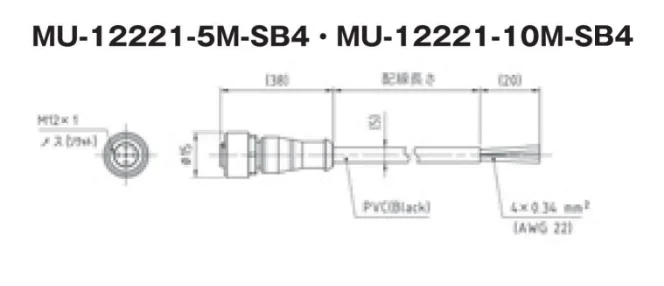

直线型（SB4）尺寸图（单位：mm）

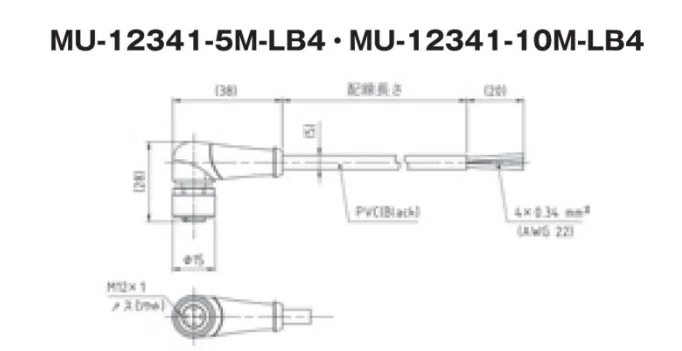

L型（LB4）尺寸图（单位：mm）
