NH 小口径高压尼龙软管
Small Bore High Pressure Nylon Hose · ASK阿斯克 · 油压/水压两用
产品介绍
油压用（碳钢）

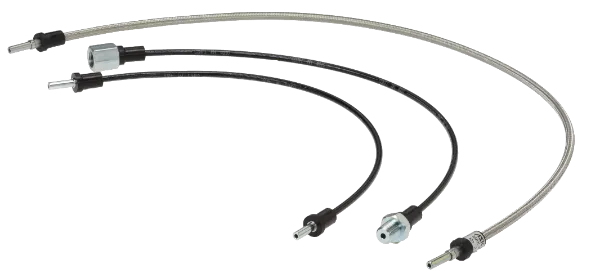

水压用（SUS不锈钢）

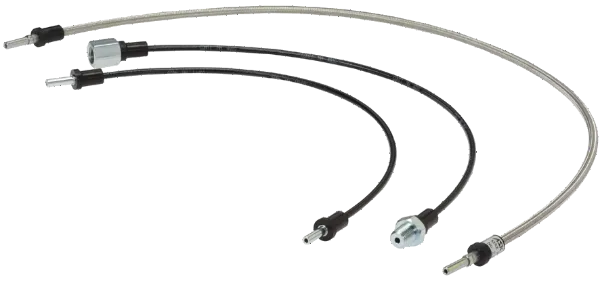

柔韧性优异、可承受高压的日本国产小口径高压尼龙软管，可直接替代OST硬钢管使用。
无需弯管机二次弯管加工，大幅减少复杂配管和长距离配管的施工工时。近年最小弯曲半径大幅优化，配管灵活性进一步提升。
型号代码说明
NH3 -
R2 -
1.0 -
G2 -
__
| 序号 | 代号含义 |
|---|---|
| ① 系列代号 | NH2/NH3/NH4 对应软管通径；SUS水压型型号前缀为NH3 |

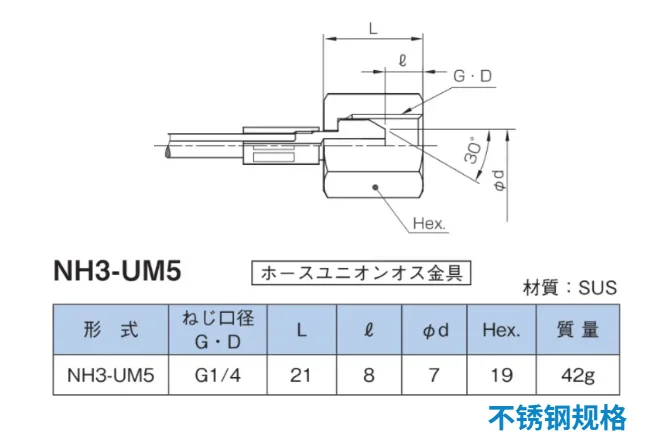

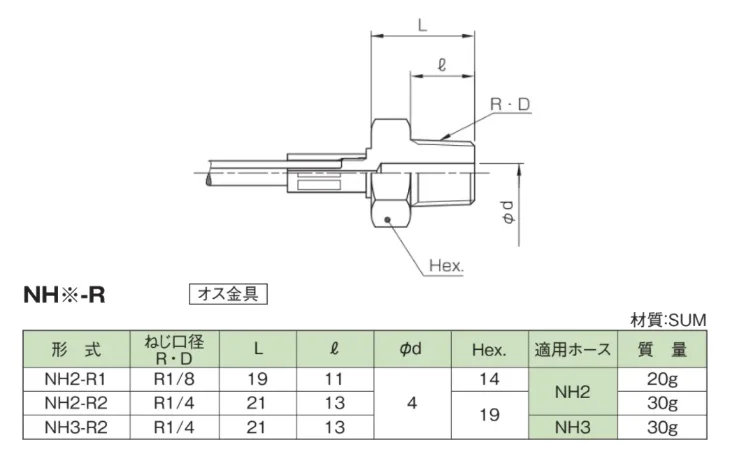

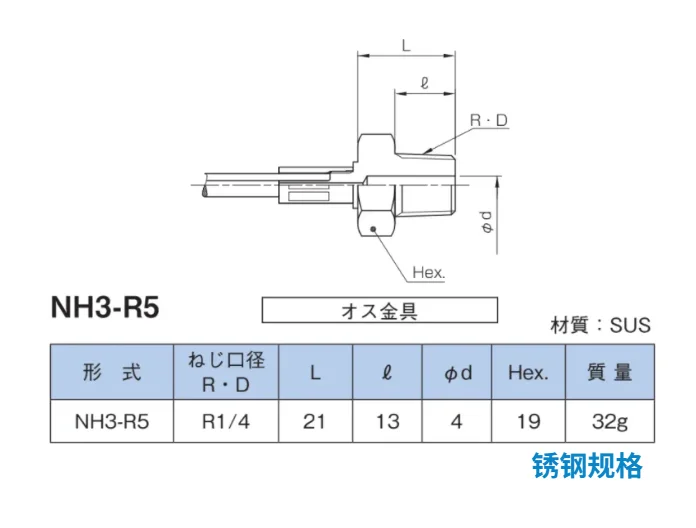

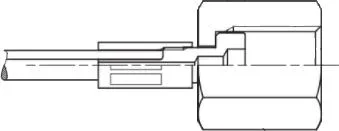

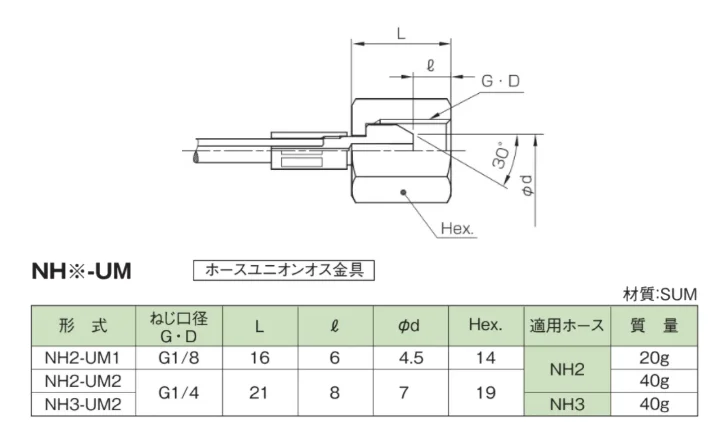

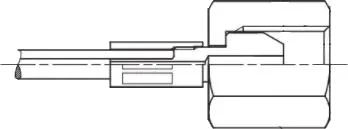

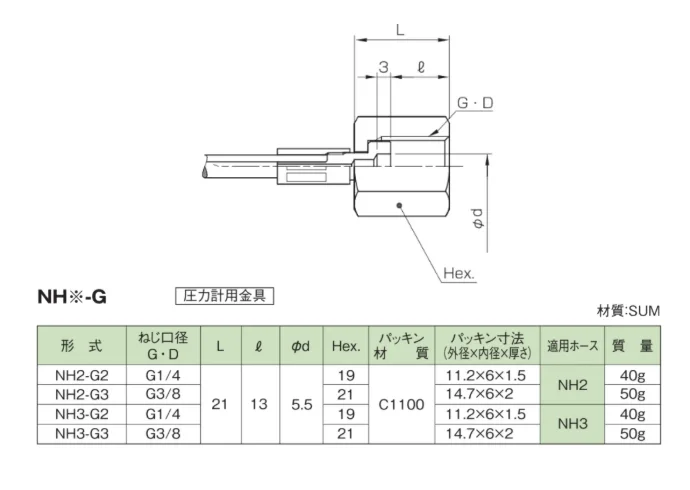

| ② 一端接头类型 | R=外螺纹锥度；G=压力表内螺纹；K=卡套式；UM=活接公头；UF=活接母头 |
| ③ 软管长度 | 单位米，如1.0=1000mm |
| ④ 另一端接头类型 | 与②端选择规则相同 |
| ⑤ 特殊说明 | 无特殊要求留空 |

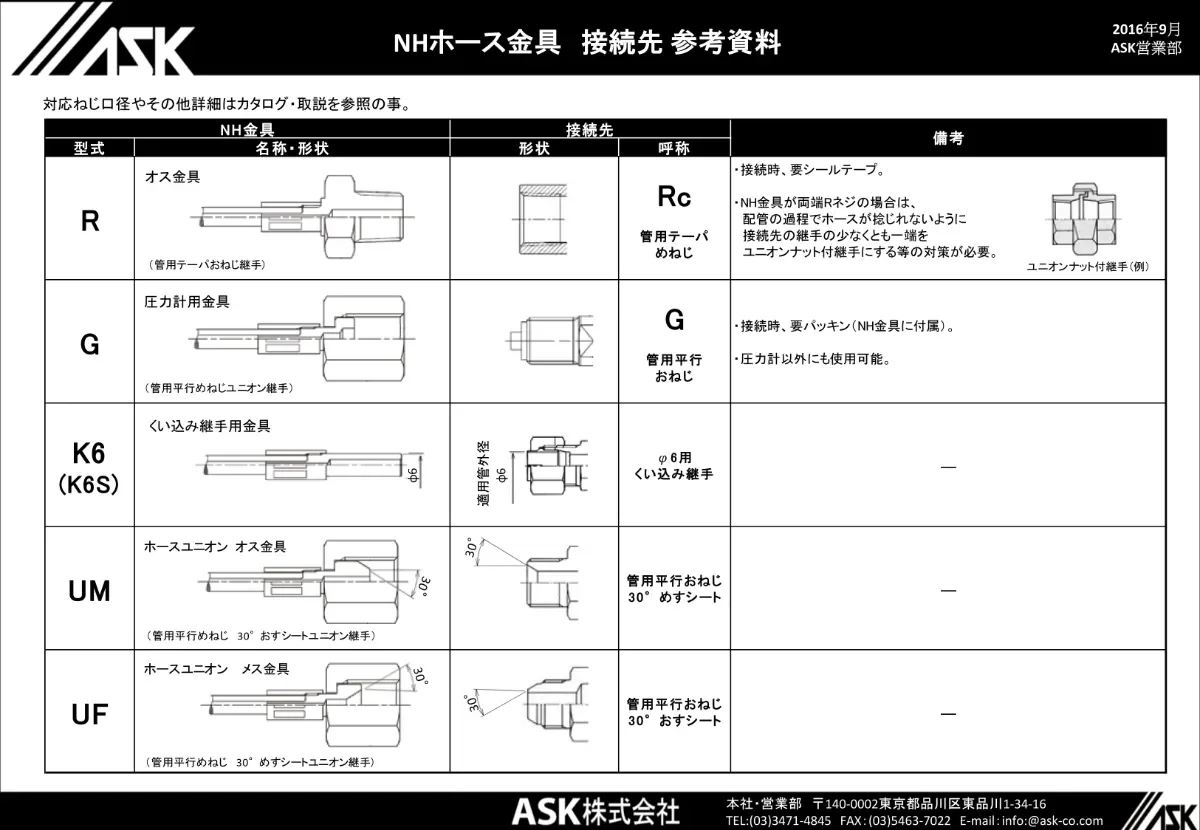

软管接头选型

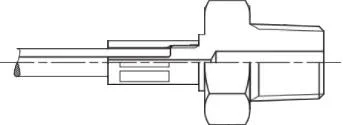

若两端都选用R型螺纹接头，请在安装时注意防止软管扭曲：例如管道一侧选用活接螺母接头。（本公司不提供活接螺母接头）

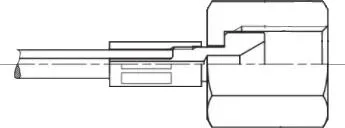

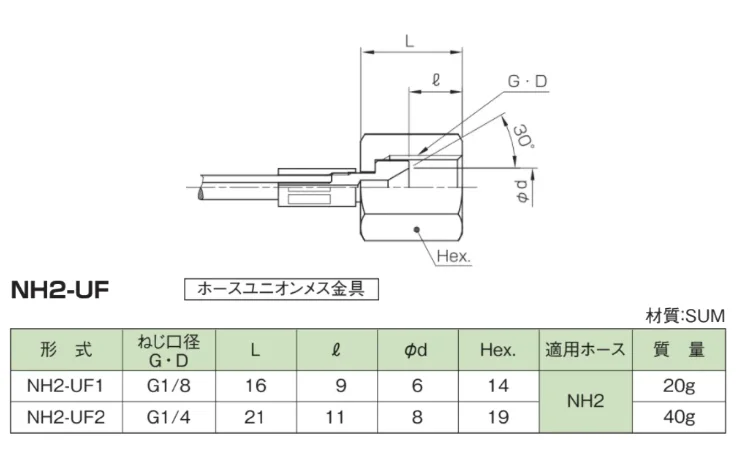

软管活接母头

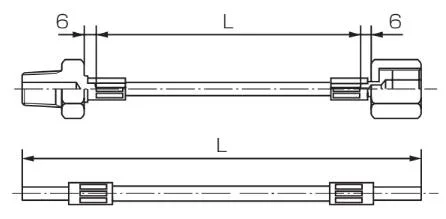

软管长度确定方法

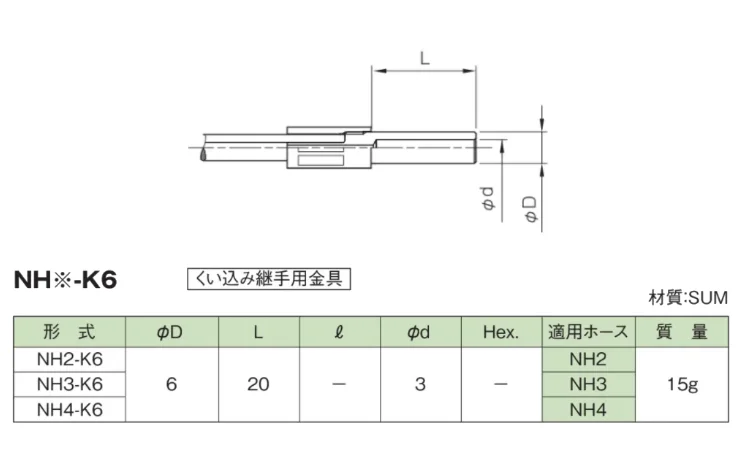

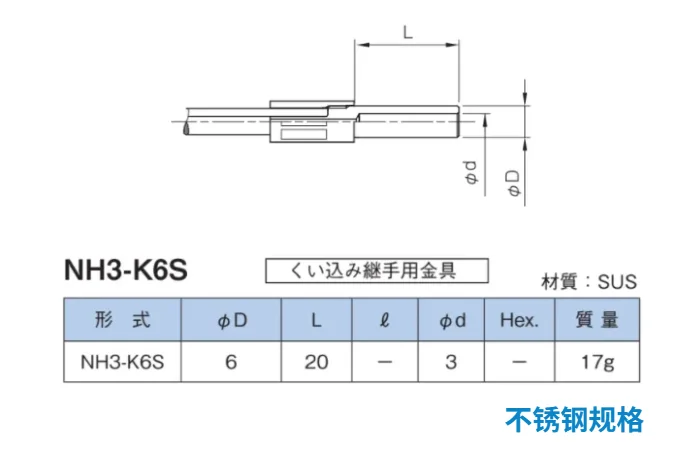

当两端均选用 K6 或 K6S 卡套接头时，尺寸 L 表示软管全长。其余接头形式的 L 为接头端面间的软管本体长度（两端各含 6mm 接头余量）。
技术规格
| 项目 | NH2 | NH3 | NH4 |
|---|---|---|---|
| 外径 × 内径 | φ5 × φ2 | φ6 × φ3 | φ8 × φ4 |
| 最小弯曲半径 | 40 mm | 50 mm | 60 mm |
| 最高使用压力 | 35 MPa | ||
| 耐圧（试验压力） | 70 MPa | ||
| 使用温度范围 | -20℃ ～ 60℃ | ||
| 适用介质 | 一般石油系液压油 | — | |
| 水压用 SUS 规格 | NH3（SUS） |
|---|---|
| 外径 × 内径 | φ6 × φ3 |
| 最小弯曲半径 | 50 mm |
| 最高使用压力 | 35 MPa |
| 耐圧（试验压力） | 70 MPa |
| 使用温度范围 | -20℃ ～ 60℃ |
| 适用介质 | 清水、一般石油系液压油、水-乙二醇系液压油 |

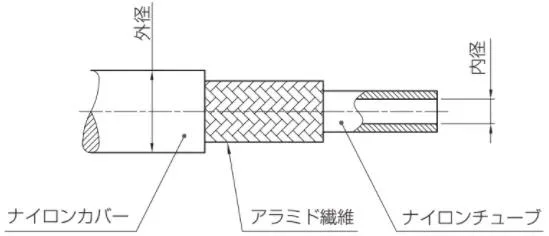

软管结构
| 层 | 材质 | 作用 |
|---|---|---|
| 外层（ナイロンカバー） | 尼龙树脂 | 保护内部纤维编织层，耐油耐候 |
| 中间增强层（アラミド繊維） | 芳纶纤维编织 | 承受高压，提供强度支撑 |
| 内层（ナイロンチューブ） | 尼龙树脂 | 接触介质，密封耐压 |
典型应用场景
- 压力表配管
- 小流量先导油路配管
- 工件支撑液压夹具油路
- 微型液压缸配管
- 注塑机液压回路配管
- 液压/水压压机的夹紧缸与压力表配管
- 液压站/水压站压力表配管
- 以上小流量需求的液压回路均适配。
使用注意事项
- NH软管以尼龙树脂为基材，配管时避免弯折、扭曲。
- 软管会随内压变化发生外径和长度伸缩。使用管夹固定时，管夹内径需留出适当余量；软管长度建议预留20mm左右余量。
- 软管弯曲半径必须大于样本规定的最小弯曲半径。
- 严格遵守使用温度范围，避免明火烘烤。
