OCB / OCS 在线单向阀
In-line Check Valve (Gas & Liquid) · ASK阿斯克 · 气体液体两用
产品介绍

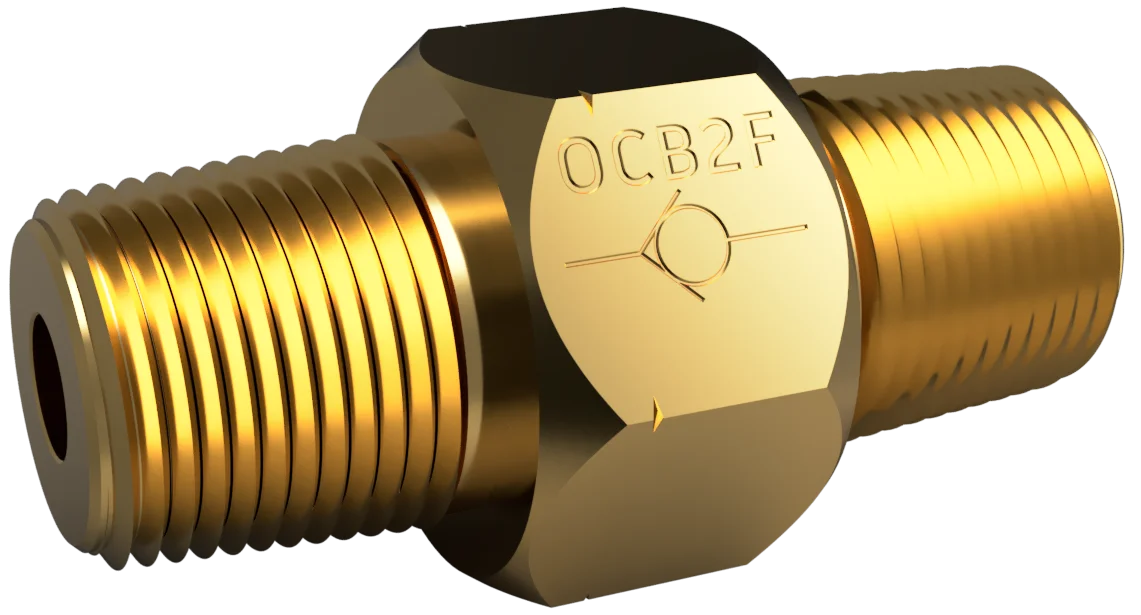

OCB（冷却液用）
黄铜主体 · 接液部：黄铜/SUS/FKM

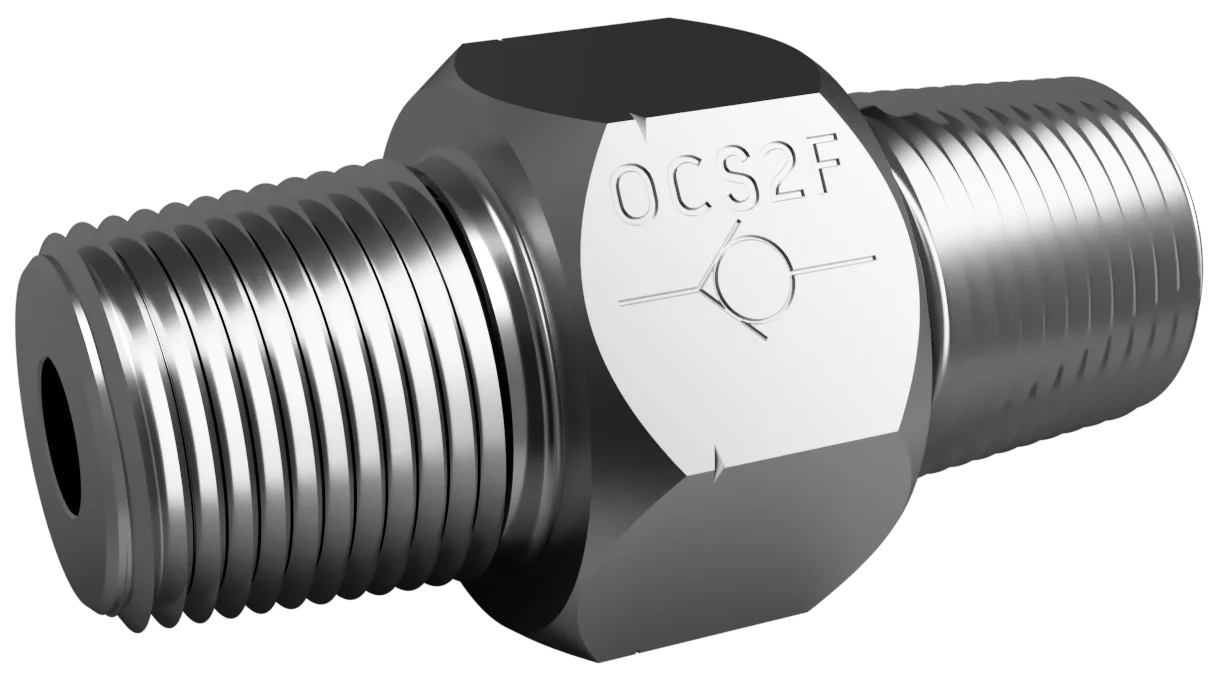

OCS（水压用 SUS）
不锈钢主体 · 接液部：SUS/FKM
两端锥外螺纹规格的气体/液体用在线单向阀！金属+O型圈密封结构，可用于气体和液体。最适合防止气路流体逆流或要求无泄漏的逆止用途。
产品特点
- 气体液体两用：金属+O型圈密封结构，气体及液体均可使用。
- 无泄漏逆止：适合要求无泄漏的逆流防止用途。
- 高耐压：最高使用压力4.9MPa，耐压7MPa。
- 低开启压力：开启压力仅0.007MPa，响应灵敏。
- 两种材质：OCB冷却液用（黄铜），OCS水压用（SUS不锈钢）。
- 两端R螺纹：两端锥外螺纹（R1/8～R1），安装方便。
型号编号
OCB
①
2F
②
| 序号 | 项目 | 代号 | 说明 |
|---|---|---|---|
| ① | 机种名 | OCB | 冷却液用（黄铜） |
| OCS | 水压用（SUS不锈钢） | ||
| ② | 螺纹口径尺寸 | 1F | R1/8 |
| 2F | R1/4 | ||
| 3F | R3/8 | ||
| 4F | R1/2 | ||
| 6F | R3/4 | ||
| 8F | R1 |
规格参数
| 项目 | 规格 |
|---|---|
| 最高使用压力 | 4.9 MPa |
| 耐压 | 7 MPa |
| 开启压力 | 0.007 MPa |
| 适用流体 | 气体及液体（不侵蚀接液部材质） |
| 接液部材质 OCB | 黄铜 / SUS / FKM |
| 接液部材质 OCS | SUS / FKM |
型号选型表
| 分类 | 型号 | 螺纹口径(R) | 全长(mm) |
|---|---|---|---|
| 冷却液用 OCB | OCB1F | 1/8 | 33.5 |
| OCB2F | 1/4 | 40.2 | |
| OCB3F | 3/8 | 40.5 | |
| OCB4F | 1/2 | 48.0 | |
| OCB6F | 3/4 | 59.0 | |
| OCB8F | 1 | 68.0 | |
| 水压用 OCS | OCS1F | 1/8 | 33.5 |
| OCS2F | 1/4 | 40.2 | |
| OCS3F | 3/8 | 40.5 | |
| OCS4F | 1/2 | 48.0 | |
| OCS6F | 3/4 | 59.0 | |
| OCS8F | 1 | 68.0 |

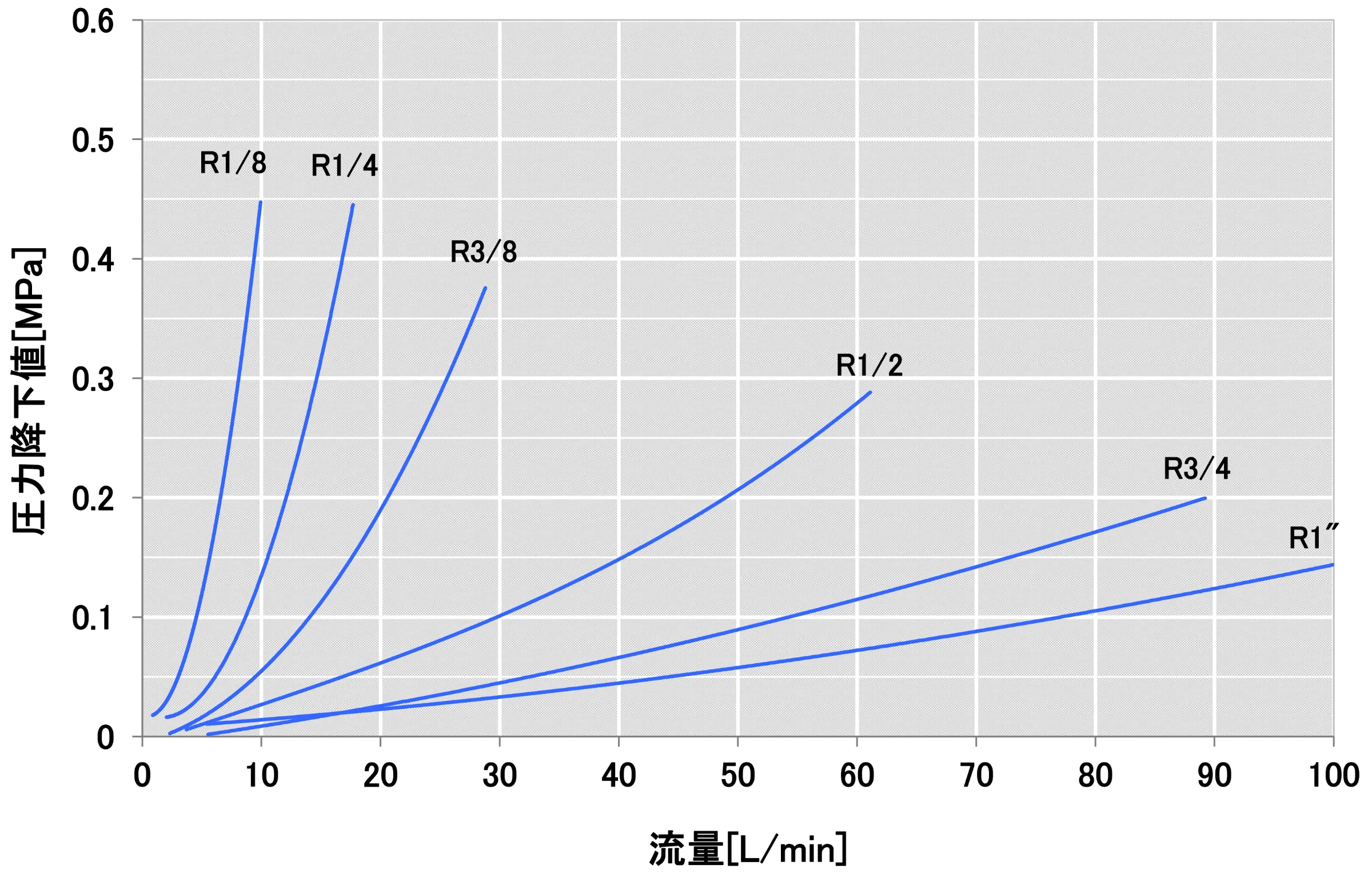

流量-压力降特性
测定条件：试验流体 水（水温20±5℃）· OCB/OCS共通
