OPG(OSG) 甘油压力表 Φ60/75/100
Glycerin Pressure Gauge Φ60/75/100 · ASK阿斯克 · 测量仪器
产品介绍
甘油压力表OPG(OSG)系列是耐振・耐久性优异的甘油入压力表。一般压力表短期内会破损的剧烈机械振动场所最适合使用。

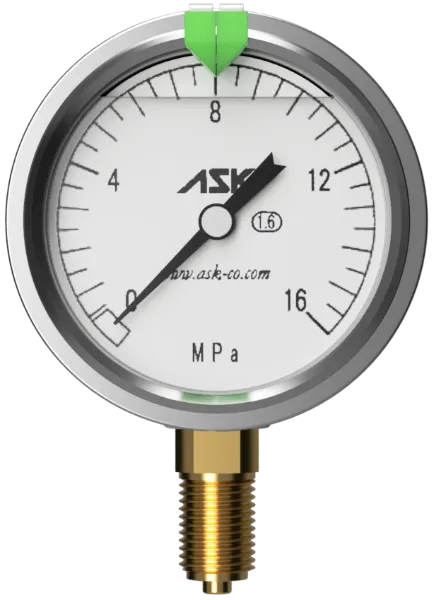

A形（螺纹形）
OPG Φ60/75/100
OSG Φ60（SUS）

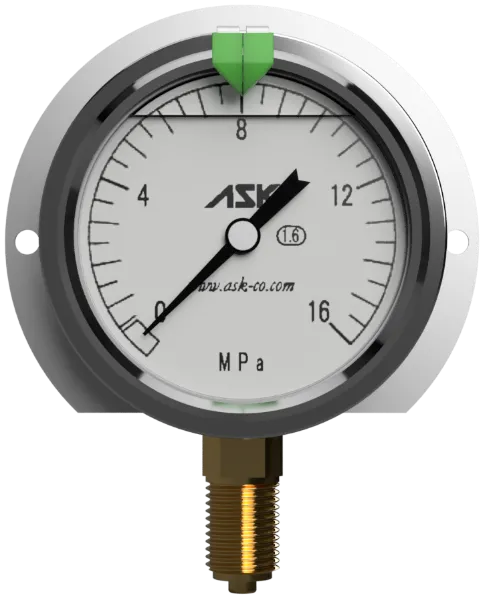

B形（凸缘形）
OPG Φ60/75/100

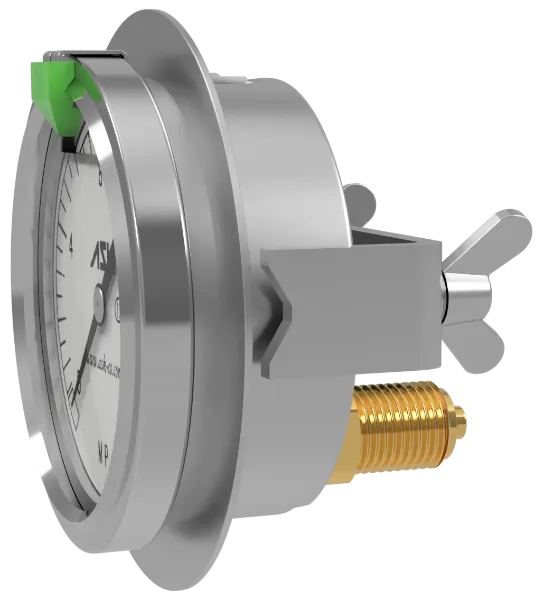

D形（埋込み形）
OPG Φ60/75/100
形状说明与安装方式
A形（螺纹连接型）
最通用的安装形式：配管连接螺纹从压力表底部直接伸出，依靠螺纹本身在管路上固定，不需要额外面板。适合直接安装在油路/水管路的测点上。
B形（前方凸缘型）
在A形基础上，背部增加了面板固定法兰，法兰上有安装孔，可以用螺丝固定在设备面板正面。配管连接螺纹同样从底部伸出，从面板前方进行管路连接，适合设备正面安装观察。
D形（面板埋入型）
嵌入安装在面板开孔中，通过背部的固定金属件锁紧固定。配管连接螺纹在面板背面一侧，管路从设备后方连接，面板表面仅露出表盘，外观整洁美观，适合控制柜、设备操作台安装。
产品特点
- 耐振・耐久性优异：一般压力表短期内会破损的剧烈机械振动场所最适合使用
- 标准尺寸OPG(OSG)Φ60系列：标配安全标志，可选配色环安装
- Φ75及Φ100系列：无安全标志及配色环规格
- 填充液：消防法第4类第3石油类甘油液，无火灾危险
- 完全密封：甘油液粘性缓冲机械振动引起的指针动作，抑制脉动压力和流体脉动
- 内部润滑：甘油液润滑压力表内部的轴承、齿轮等摩擦部，提升内部机构耐久性
- 内置阻尼器：压力表杆部内置脉动压力、浪涌压力缓冲用专用节流阀
- 安全对策：万一布尔管管破裂，前面玻璃不会飞散，上部安全气孔动作油喷出对策
- 压力范围简单设定：外壳外周安装安全标志，压力范围设定简单（Φ60）
- 选定基准：使用压力在压力刻度的2倍以上最高压量程选定
- 各种证明书对应：可发行可追溯性体系图、合格证、检查成绩书、校正证明书
型号代码说明
| OPG | -A | T | -G1/4 | -60 | -10MPa | -B | -CR |
| ① 机种 | ② 形状 | ③ 株形状 | ④ 连接口径 | ⑤ 尺寸 | ⑥ 压力范围 | ⑦ 安全标志 | ⑧ 配色环 |
规格参数
| 机种/大小 | OPGΦ60 | OSGΦ60 | OPGΦ75 | OPGΦ100 |
| 形状 | A/B/D | A | A/B/D | A/B/D |
| 质量(g) | 250 / 370 / 310 | 230 | 450 / 550 / 550 | 1050 / 1100 / 1200 |
| 使用流体 | 一般石油系作动油、水-乙二醇系作动油、磷酸酯系作动油、水 | |||
| 精度 | ±1.6% F.S. | |||
| 使用温度范围 | -5～40°C | |||
| 容许温度范围 | -5～60°C（10～30%以内） | |||
| 封入液 | 甘油液 100% | |||
| 容许振动范围 | 0～7G | |||
| 特殊规格 |
①刻度极色入表示（Φ75、Φ100D形对应） ②特殊刻度（版下、表ガラス有作成） ③密闭形（使用温度范围-15～60°C/甘油シリコンオイル入り） |
|||
使用注意事项
- 垂直安装要求：甘油压力表必须垂直安装，倾斜或水平安装会影响指示精度，还可能导致甘油封入液泄漏。
- 量程选择建议：选型时请选择最高刻度为实际工作压力2倍以上的压力表，避免长期超压导致膜片疲劳损坏。
- 低压安全帽说明：如果实际压力在1MPa以下，使用前请向上提起压力表顶部的绿色低压安全塞；1.6MPa以上为高压型，安全塞为红色标识。
- 脉动压力场景：如果管路存在剧烈压力脉动，请搭配同品牌的SA/SAH系列阻尼器一起使用，进一步延长压力表寿命。
- 配色环选配：Φ60系列可选配CR彩色范围调整环，方便快速识别压力上下限范围。
配套服务
- 校准证书支持：可提供可追溯性体系图、合格证、出厂检查成绩书、校正证明书等各类计量文件。
- 特殊规格定制：支持特殊刻度、定制表盘颜色、密闭耐低温等特殊规格定制，详细请咨询。
常用型号列表（OPG-AT A形）
| Φ60 G1/4 标准量程 | Φ75 G3/8 常用量程 |
|---|---|
| OPG-AT-G1/4-60x 0.25MPa | OPG-AT-G3/8-75x 1MPa |
| OPG-AT-G1/4-60x 0.6MPa | OPG-AT-G3/8-75x 4MPa |
| OPG-AT-G1/4-60x 1MPa | OPG-AT-G3/8-75x 10MPa |
| OPG-AT-G1/4-60x 4MPa | OPG-AT-G3/8-75x 25MPa |
| OPG-AT-G1/4-60x 10MPa | OPG-AT-G3/8-75x 40MPa |
| OPG-AT-G1/4-60x 25MPa | OPG-AT-G3/8-75x 60MPa |
| OPG-AT-G1/4-60x 40MPa | OPG-AT-G3/8-75x 100MPa |
※ 带CR颜色环的型号请在型号末尾加-CR后缀；特殊量程为受注生产，货期20-40天。
主体材质
| 零件名称 | Φ60 AT 材质 | Φ75 AT 材质 |
|---|---|---|
| 外壳/表盖 | SUS304 不锈钢 | SUS304 不锈钢 |
| 连接接头 | C3604BD 黄铜镀镍 | C3604BD 黄铜镀镍 |
| 安全塞 | 硅橡胶 | 硅橡胶 |
| 重量 | 250g | 450g |
