PSD 压力开关用阻尼器
Pressure Switch Damper · ASK阿斯克 · 针阀可调 · 防止接点chattering
产品介绍

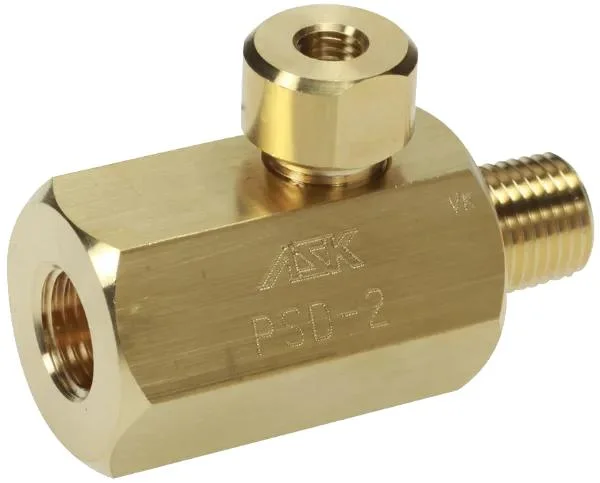

油压用
（黄铜C3604）

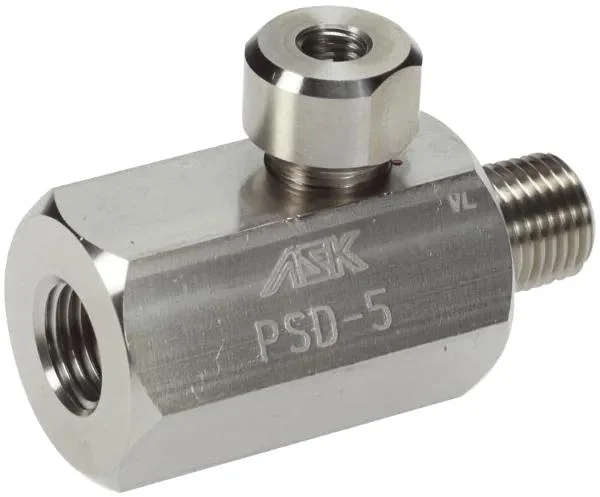

水压用
（SUS不锈钢）
吸收脉动！也可用于压力表！
安装在压力开关的连接螺纹上，吸收油压/水压回路的脉动压力，防止接点 chattering（抖动），大幅提高压力开关的耐久性。
针阀可调节阻尼大小，全闭时可作为截止阀使用。
注意：在低压（主要 4MPa 以下）使用时，由于阻尼效果较强，根据工况可能出现应答延迟。低压向规格可定制，请咨询。
产品特点
- 吸收脉动：吸收油压/水压脉动，防止压力开关接点 chattering
- 耐久性大幅提升：保护压力开关接点，延长使用寿命
- 针阀可调：顶部针阀可根据工况调节阻尼大小
- 兼作截止阀：针阀全闭时可作为管路截止阀使用
- 也可用于压力表：除压力开关外，同样适用于压力表
- 多流体对应：标准型石油系；F型磷酸酯系；W型水-乙二醇系及空气
阻尼器效果对比

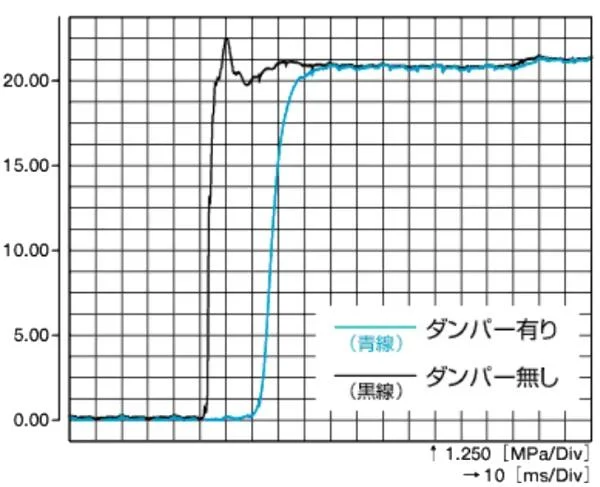

如左图所示，未安装阻尼器时（黑线），压力波动产生明显尖峰；安装 PSD 阻尼器后（蓝线），压力波形平滑，有效抑制脉动对压力开关接点的冲击。
图中纵轴 1.250 MPa/Div，横轴 10 ms/Div
技术规格
| 项目 | 规格 |
|---|---|
| 最高使用压力 | 35 MPa |
| 耐圧（试验压力） | 63 MPa |
| 结构方式 | 针阀调节式阻尼器（针阀全闭可作截止阀） |
| 连接螺纹（接压力开关侧） | 所有型号均为 Rc1/4 内螺纹 |
| 连接螺纹（接管路侧） | R1/4 或 R3/8 外螺纹（按型号区分） |
| 本体材质 | 油压用：黄铜 C3604 ｜ 水压用：SUS 不锈钢 |
| 出货状态 | 针阀出厂时为全闭状态 |
型号选型表
| 系列 | 型号 | 本体材质 | 外螺纹 R·D (接管路) | 内螺纹 (接开关) | 拧紧扭矩 (外螺纹侧) | 适用流体 | 重量 |
|---|---|---|---|---|---|---|---|
| 油压用 (黄铜) |
PSD-2 | C3604 | R1/4 | Rc1/4 | 25 N·m | 一般石油系作动油 | 230g |
| PSD-3 | C3604 | R3/8 | Rc1/4 | 45 N·m | 一般石油系作动油 | 230g | |
| F-PSD-2 | C3604 | R1/4 | Rc1/4 | 25 N·m | 磷酸酯系作动油 | 230g | |
| F-PSD-3 | C3604 | R3/8 | Rc1/4 | 45 N·m | 磷酸酯系作动油 | 230g | |
| W-PSD-2 | C3604 | R1/4 | Rc1/4 | 25 N·m | 水-乙二醇系作动油、空气 | 230g | |
| W-PSD-3 | C3604 | R3/8 | Rc1/4 | 45 N·m | 水-乙二醇系作动油、空气 | 230g | |
| 水压用 (SUS) |
PSD-5 | SUS | R1/4 | Rc1/4 | 25 N·m | 清水（亦可用于石油系、水-乙二醇系） | 230g |
| PSD-6 | SUS | R3/8 | Rc1/4 | 45 N·m | 清水（亦可用于石油系、水-乙二醇系） | 230g |
注：F = 磷酸酯系对应型；W = 水-乙二醇系/空气对应型。内螺纹（接开关侧）全系列统一为 Rc1/4。外形尺寸详见官方图纸 PDF。低压向规格可定制。
典型用途
- 压力开关前安装，吸收泵脉动，防止接点 chattering
- 高压回路（最高35MPa）中保护压力开关接点
- 需要调节阻尼大小的场合（针阀可调）
- 需要在不拆卸管路时临时关闭压力开关通路（针阀全闭作截止阀）
- 也可用于压力表的脉动保护
