SA 低压用阻尼器
Low Pressure Damper · ASK阿斯克 · 固定节流结构 · 油压/水压两用
产品介绍

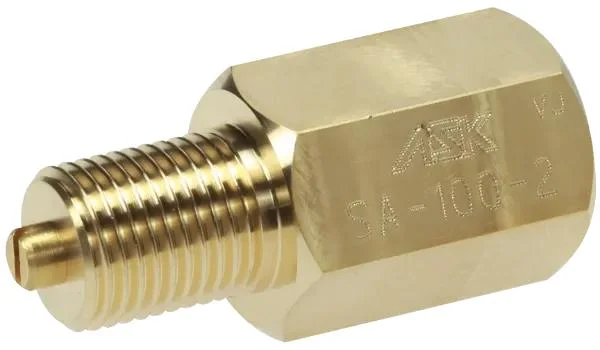

油压用（黄铜C3604）

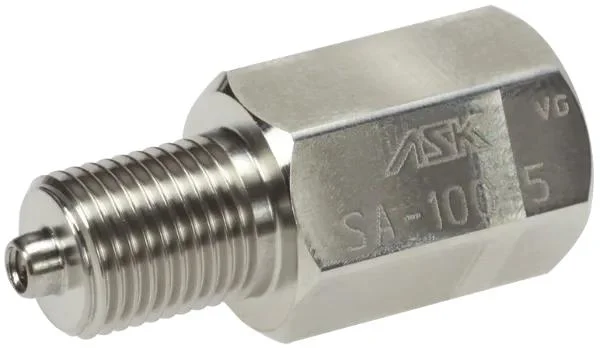

水压用（SUS不锈钢）
安装示例（压力表+阻尼器）
防止压力表脉动压力！
采用固定节流结构，适用于常时压力测定场合。安装在压力表与管路之间，有效吸收压力脉动和冲击，保护压力表。
适用于合成作动油、水系作动油、刹车油等多种流体。每个接头附带一片 G 内螺纹用密封垫（油压用为铜垫 C1100，水压用为 PTFE 垫）。
阻尼器效果对比

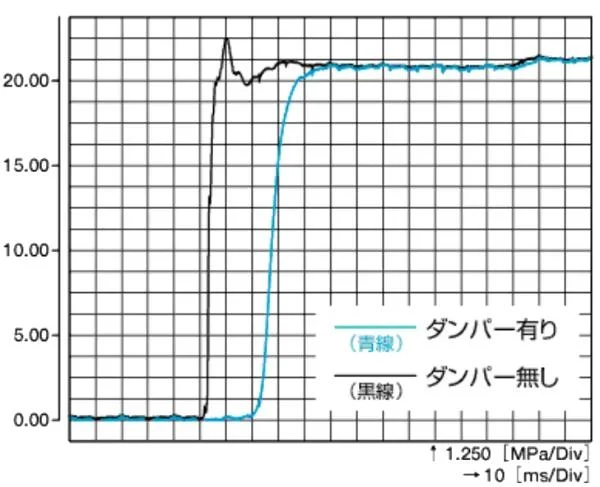

如右图所示，未安装阻尼器时（黑线），压力波动会产生明显的尖峰脉动；安装 SA 阻尼器后（蓝线），压力波形变得平滑，有效抑制了脉动压力对压力表的冲击。
图中纵轴 1.250 MPa/Div，横轴 10 ms/Div
技术规格
| 项目 | 规格 |
|---|---|
| 最高使用压力 | 10 MPa |
| 耐圧（试验压力） | 18 MPa |
| 结构方式 | 固定节流（小孔节流） |
| 适用流体（油压用） | 一般石油系液压油、磷酸酯系液压油、水-乙二醇系液压油、空气、刹车油 |
| 适用流体（水压用） | 清水（亦可用于石油系液压油、水-乙二醇系液压油） |
| 本体材质 | 油压用：黄铜 C3604 ｜ 水压用：SUS 不锈钢 |
| 密封垫 | 油压用：铜垫 C1100（随附1片）｜ 水压用：PTFE（随附1片） |
型号选型表
| 系列 | 型号 | 本体材质 | 螺纹口径 G·D (内/外共通) | 推荐拧紧扭矩 | 密封垫材质 | 密封垫尺寸 (外径×内径×厚) | 重量 |
|---|---|---|---|---|---|---|---|
| 油压用 | SA-100-2 | C3604 | G1/4 | 40 N·m | C1100 | 11.2×6×1.5 | 60g |
| SA-100-3 | C3604 | G3/8 | 50 N·m | C1100 | 14.7×6×2 | 100g | |
| 水压用 (SUS) | SA-100-5 | SUS | G1/4 | 40 N·m | PTFE | 11×5.5×3 | 60g |
| SA-100-6 | SUS | G3/8 | 50 N·m | PTFE | 14.5×5.5×3 | 100g |
注：G·D 为螺纹口径（内螺纹与外螺纹相同）。外形尺寸详见官方图纸 PDF。需要 2D/3D CAD 数据或正式图纸请联系我们索取。
典型用途
- 液压系统压力表前安装，吸收泵的脉动压力，保护压力表
- 压力波动较大的回路中，提高压力表读数稳定性
- 常时压力监测场合（固定节流，无需调节）
- 可用于合成作动油、水系作动油、刹车油等多种流体介质
