SAD 甘油压力表用阻尼器
Glycerin Gauge Damper · ASK阿斯克 · 针阀可调 · G内螺纹/R外螺纹
产品介绍

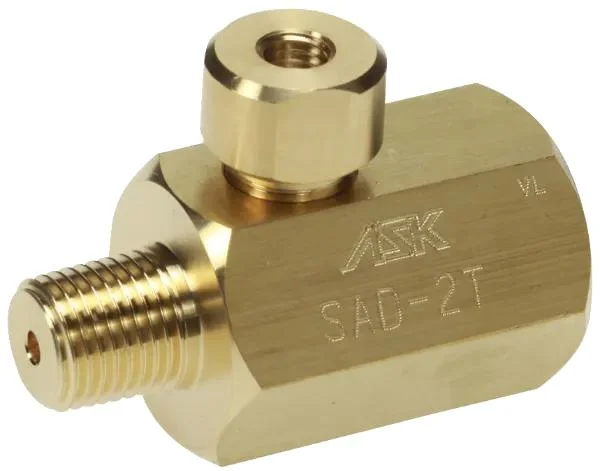

油压用（黄铜C3604）

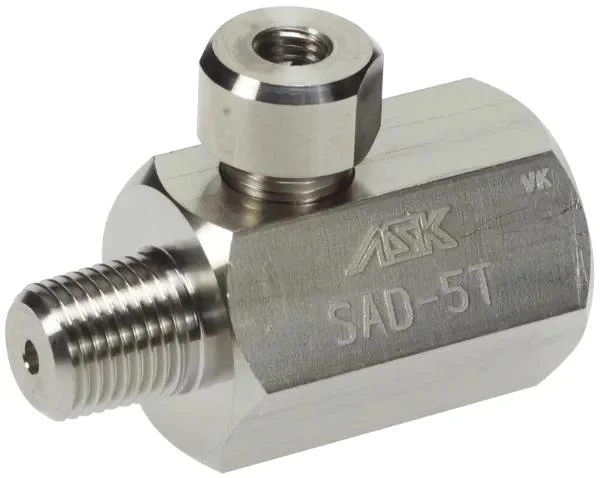

水压用（SUS不锈钢）
安装示例（甘油表+阻尼器）
专为甘油压力表设计的脉动阻尼器！
SAD 是为甘油填充压力表开发的针阀调节式阻尼器，有效抑制脉动压力对甘油表的损害。顶部为 G 内螺纹接压力表，底部为 R 外螺纹接管路。
针阀可调节阻尼大小，全闭时可作为截止阀使用。也可用于普通压力表。
产品特点
- 甘油表专用：专为甘油填充压力表设计，抑制脉动压力
- 针阀可调：顶部针阀可根据工况调节阻尼大小
- 兼作截止阀：针阀全闭时可直接作为管路截止阀使用
- 通用压力表也可使用：除甘油表外，普通压力表同样适用
- 多流体对应：标准型对应石油系；F型对应磷酸酯系；W型对应水-乙二醇系及空气
技术规格
| 项目 | 规格 |
|---|---|
| 最高使用压力 | 35 MPa |
| 耐圧（试验压力） | 63 MPa |
| 结构方式 | 针阀调节式阻尼器（针阀全闭可作截止阀） |
| 连接螺纹 | 顶部 G 内螺纹（接压力表）／底部 R 外螺纹（接管路） |
| 本体材质 | 油压用：黄铜 C3604 ｜ 水压用：SUS 不锈钢 |
| 密封垫 | 油压用：铜垫 C1100（随附1片）｜ 水压用：PTFE（随附1片） |
| 出货状态 | 针阀出厂时为全闭状态 |
型号选型表
| 系列 | 型号 | 本体材质 | G 内螺纹 (接表) | R 外螺纹 (接管) | 推荐拧紧扭矩 | 密封垫材质 | 密封垫尺寸 (外径×内径×厚) | 适用流体 | 重量 |
|---|---|---|---|---|---|---|---|---|---|
| 油压用 (黄铜) |
SAD-2T | C3604 | G1/4 | R1/4 | 40 N·m | C1100 | 11.2×6×1.5 | 一般石油系作动油 | 210g |
| SAD-3T | C3604 | G3/8 | R3/8 | 50 N·m | C1100 | 14.7×6×2 | 一般石油系作动油 | 220g | |
| F-SAD-2T | C3604 | G1/4 | R1/4 | 40 N·m | C1100 | 11.2×6×1.5 | 磷酸酯系作动油 | 210g | |
| F-SAD-3T | C3604 | G3/8 | R3/8 | 50 N·m | C1100 | 14.7×6×2 | 磷酸酯系作动油 | 220g | |
| W-SAD-2T | C3604 | G1/4 | R1/4 | 40 N·m | C1100 | 11.2×6×1.5 | 水-乙二醇系作动油、空气 | 210g | |
| W-SAD-3T | C3604 | G3/8 | R3/8 | 50 N·m | C1100 | 14.7×6×2 | 水-乙二醇系作动油、空气 | 220g | |
| 水压用 (SUS) |
SAD-5T | SUS | G1/4 | R1/4 | 40 N·m | PTFE | 11×5.5×3 | 清水（亦可用于石油系、水-乙二醇系） | 210g |
| SAD-6T | SUS | G3/8 | R3/8 | 50 N·m | PTFE | 14.5×5.5×3 | 清水（亦可用于石油系、水-乙二醇系） | 220g |
注：F = 磷酸酯系对应型；W = 水-乙二醇系/空气对应型。SAD-202/303 等特殊规格请咨询我们。外形尺寸详见官方图纸 PDF。
典型用途
- 甘油填充压力表前安装，抑制脉动压力，延长甘油表寿命
- 高压回路（最高35MPa）中压力表的保护与脉动调节
- 需要调节阻尼大小的场合（针阀可调）
- 需要在不拆卸管路时临时关闭压力表通路（针阀全闭作截止阀）
- 磷酸酯系（F型）、水-乙二醇系（W型）等特殊流体回路
