SAH 高压用阻尼器
High Pressure Damper · ASK阿斯克 · 可调针阀型 · 最高35MPa
产品介绍

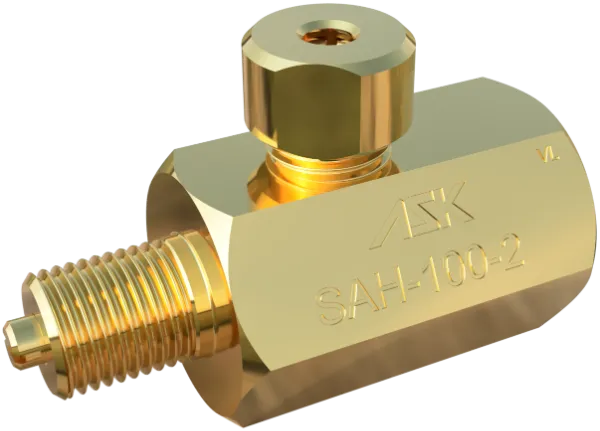

油压用（黄铜C3604）

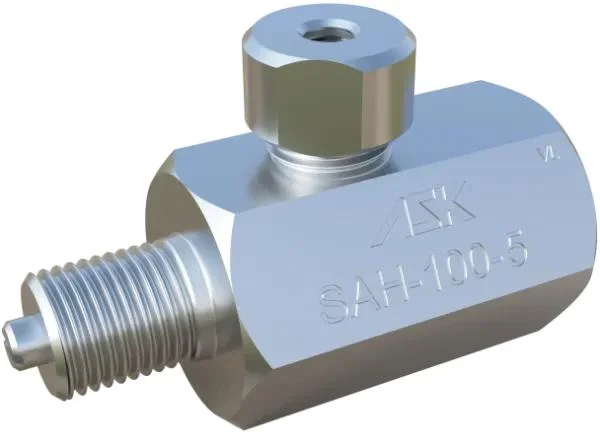

水压用（SUS不锈钢）
安装示例（压力表+阻尼器）
防止压力表脉动压力与冲击！
采用 ASK 独自的阻尼机构，可吸收压力计受到的急剧冲击压力（サージ圧），防止压力表破损。同时在常用压力下也能抑制脉动，提高压力表的耐久性。
带针阀调节功能：通过顶部针阀可调节阻尼大小，适应不同脉动工况。将针阀全闭时，还可当作截止阀（Stop Valve）使用。
产品特点
- 独自阻尼机构：吸收急剧冲击压力（サージ圧），防止压力表破损
- 脉动抑制：常用压力下的脉动也能有效抑制，延长压力表寿命
- 针阀可调：顶部针阀可根据工况调节阻尼大小
- 兼作截止阀：针阀全闭时可直接作为管路截止阀使用
- 多流体对应：标准型对应石油系作动油；F型对应磷酸酯系；W型对应水-乙二醇系及空气

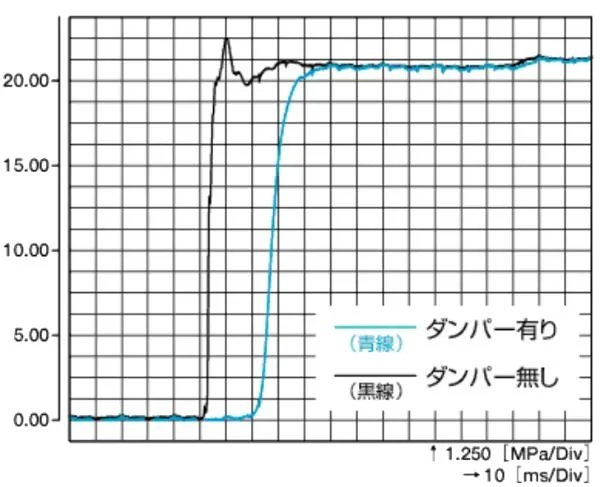

阻尼器效果对比
如左图所示，未安装阻尼器时（黑线），压力波动会产生明显的尖峰冲击；安装 SAH 阻尼器后（蓝线），压力波形变得平滑，有效抑制了冲击压力和脉动对压力表的损害。
图中纵轴 1.250 MPa/Div，横轴 10 ms/Div
技术规格
| 项目 | 规格 |
|---|---|
| 最高使用压力 | 35 MPa |
| 耐圧（试验压力） | 63 MPa |
| 结构方式 | 可调针阀式阻尼器（针阀全闭可作截止阀） |
| 本体材质 | 油压用：黄铜 C3604 ｜ 水压用：SUS 不锈钢 |
| 密封垫 | 油压用：铜垫 C1100（随附1片）｜ 水压用：PTFE（随附1片） |
| 出货状态 | 针阀出厂时为全闭状态 |
型号选型表
| 系列 | 型号 | 本体材质 | 螺纹口径 G·D (内/外共通) | 推荐拧紧扭矩 | 密封垫材质 | 密封垫尺寸 (外径×内径×厚) | 适用流体 | 重量 |
|---|---|---|---|---|---|---|---|---|
| 油压用 (黄铜) |
SAH-100-2 | C3604 | G1/4 | 40 N·m | C1100 | 11.2×6×1.5 | 一般石油系作动油 | 220g |
| SAH-100-3 | C3604 | G3/8 | 50 N·m | C1100 | 14.7×6×2 | 一般石油系作动油 | 230g | |
| F-SAH-100-2 | C3604 | G1/4 | 40 N·m | C1100 | 11.2×6×1.5 | 磷酸酯系作动油 | 220g | |
| F-SAH-100-3 | C3604 | G3/8 | 50 N·m | C1100 | 14.7×6×2 | 磷酸酯系作动油 | 230g | |
| W-SAH-100-2 | C3604 | G1/4 | 40 N·m | C1100 | 11.2×6×1.5 | 水-乙二醇系作动油、空气 | 220g | |
| W-SAH-100-3 | C3604 | G3/8 | 50 N·m | C1100 | 14.7×6×2 | 水-乙二醇系作动油、空气 | 230g | |
| 水压用 (SUS) |
SAH-100-5 | SUS | G1/4 | 40 N·m | PTFE | 11×5.5×3 | 清水（亦可用于石油系、水-乙二醇系） | 220g |
| SAH-100-6 | SUS | G3/8 | 50 N·m | PTFE | 14.5×5.5×3 | 清水（亦可用于石油系、水-乙二醇系） | 230g |
注：G·D 为螺纹口径（内螺纹与外螺纹相同）。F = 磷酸酯系对应型；W = 水-乙二醇系/空气对应型。外形尺寸详见官方图纸 PDF。
典型用途
- 高压回路（最高35MPa）压力表前安装，吸收泵的冲击压力和脉动
- 需要调节阻尼大小的场合（针阀可调）
- 需要在不拆卸管路情况下临时关闭压力表通路（针阀全闭作截止阀）
- 磷酸酯系（F型）、水-乙二醇系（W型）等特殊流体回路
- 水压系统（SUS型）中的压力表保护
