SAN-100 / SAN-100N 针型压力表截止阀
Gauge Valve · ASK阿斯克 · 油压/水压通用配件
产品介绍
保护压力表！也可作为小流量节流阀使用！
SAN-100是压力表专用针型阀，SAN-100N是面板安装型压力表针型阀。将手柄全闭即可作为截止阀使用。

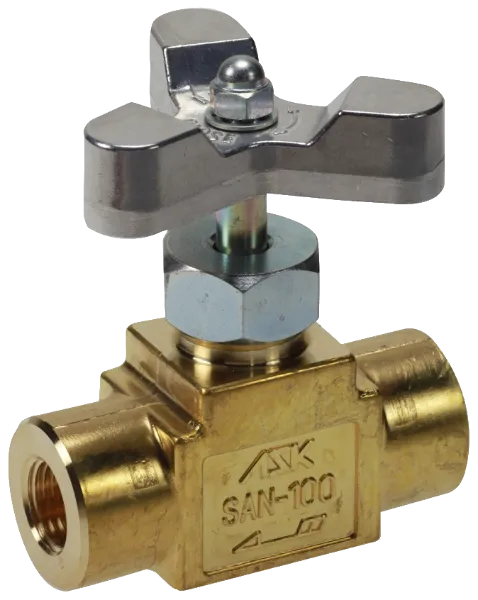

SAN-100 油压用

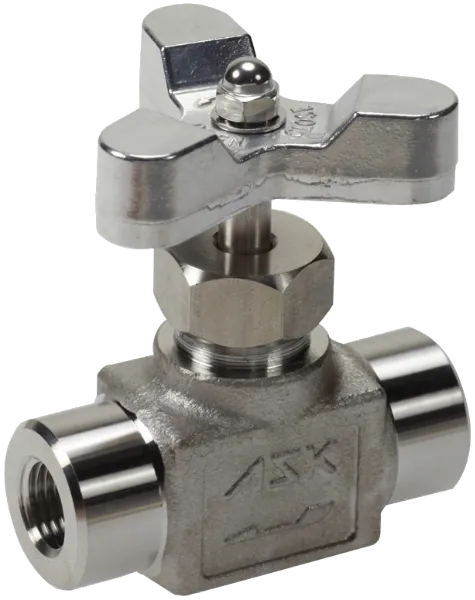

SAN-100 水压用(SUS不锈钢)

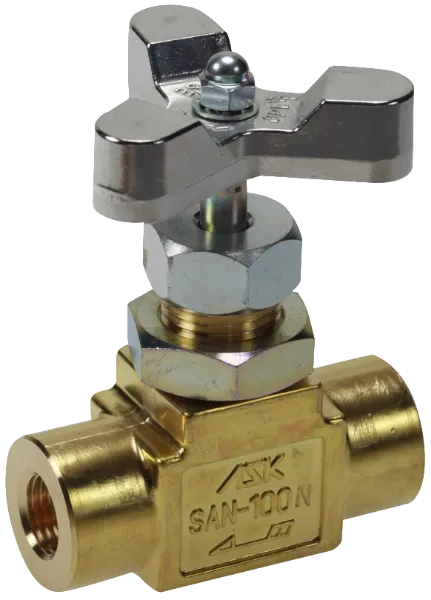

SAN-100N 面板安装型
技术规格
| 项目 | 参数 |
|---|---|
| 最高使用压力 | 35 MPa |
| 耐压 | 63 MPa |
| 本体材质 | 油压型：黄铜C3771 水压型：不锈钢SUS |
※ 详细外形尺寸请参考官方PDF图纸。
型号列表
| 分类 | 型号 | 连接口径 | O圈材质 | 安装形式 | 适用流体 | 重量 |
|---|---|---|---|---|---|---|
| 油压用 | SAN-100-2 | Rc1/4 | NBR | 直通式 | 一般石油基液压油 | 320g |
| SAN-100-3 | Rc3/8 | NBR | 一般石油基液压油 | |||
| F-SAN-100-2 | Rc1/4 | FKM | 脂肪酸酯类液压油 | |||
| F-SAN-100-3 | Rc3/8 | FKM | 脂肪酸酯类液压油 | |||
| W-SAN-100-2 | Rc1/4 | NBR | 水-乙二醇液压油 | 320g | ||
| W-SAN-100-3 | Rc3/8 | NBR | 水-乙二醇液压油 | 320g | ||
| SAN-100N-2 | Rc1/4 | NBR | 面板安装型 | 一般石油基液压油 | 360g | |
| SAN-100N-3 | Rc3/8 | NBR | 一般石油基液压油 | |||
| F-SAN-100N-2 | Rc1/4 | FKM | 脂肪酸酯类液压油 | |||
| F-SAN-100N-3 | Rc3/8 | FKM | 脂肪酸酯类液压油 | |||
| 油压用 | W-SAN-100N-2 | Rc1/4 | NBR | 面板安装型 | 水-乙二醇液压油 | 360g |
| 油压用 | W-SAN-100N-3 | Rc3/8 | NBR | 面板安装型 | 水-乙二醇液压油 | 360g |
| 水压用 | SAN-100-5 | Rc1/4 | NBR | 直通式 | 清水（兼容石油基/水-乙二醇液压油） | 320g |
| SAN-100-6 | Rc3/8 | NBR |
※ 外形形状和尺寸请参考官方图纸。
常见问题
Q：出厂时阀芯是全开还是全闭状态？
A：出厂时阀芯为全闭状态。
Q：阀体上的箭头方向代表什么？
A：箭头表示推荐的流体流向。即使阀芯O圈出现损伤，按箭头方向安装时全闭阀芯仍可截断压力，防止外部泄漏；反向安装时O圈损坏后油液可能沿阀芯漏向手柄侧，因此推荐按箭头方向安装使用。
