SAN-200N / SAN-300N 内置阻尼器压力表截止阀
Gauge Valve with Built-in Damper · ASK阿斯克 · 油压/水压通用配件
产品介绍
保护您的压力表！这款压力表阀内置阻尼器，可让您任意决定压力表的指向！
内置阻尼器可吸收液压/水压回路中的涌压和脉动压力，从而提高压力表的精度和耐用性。这种方法比单独安装阻尼器和压力阀更节省空间和成本。
它配有一个压力表插座，可以自由调节压力表的安装方向，方便设置压力表的方向。完全关闭手柄，即可将其用作截止阀。

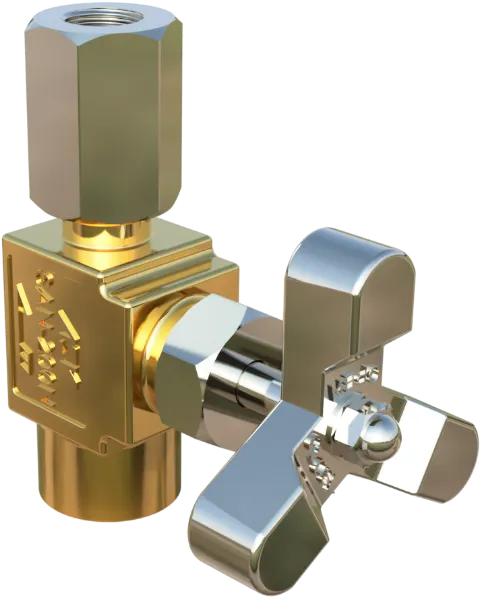

SAN-200N 油压用

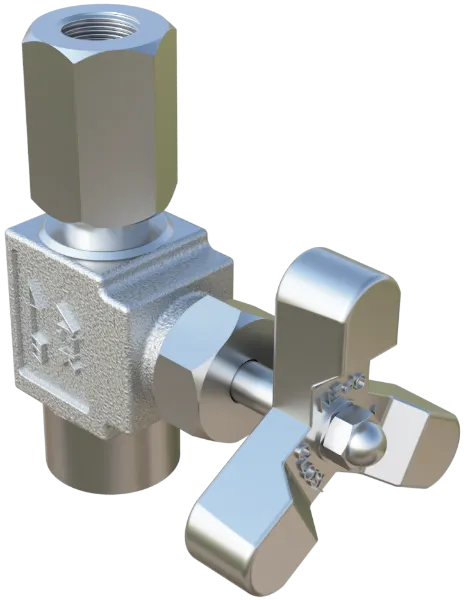

SAN-200N 水压用(SUS不锈钢)
技术规格
| 项目 | 参数 |
|---|---|
| 最高使用压力 | 35 MPa |
| 耐压 | 63 MPa |
| 本体材质 | 油压型：黄铜C3771 水压型：不锈钢SUS |
| 密封垫材质 | 油压型：紫铜C1100 水压型：PTFE四氟 |
| 压力表侧推荐拧紧扭矩 | G1/4：40 N·m G3/8、G1/2：50 N·m |
* 压力表与表阀插座之间的缝隙已用随附的垫圈密封。过度拧紧可能会导致主体螺纹变形并堵塞阻尼器通道，因此请务必按照推荐扭矩拧紧。
* 尺寸请参考页面底部可下载的PDF图纸。
型号列表
| 分类 | 型号 | 压力表螺纹口径 | 配管口径 | O圈材质 | 密封垫尺寸(外径×内径×厚) | 适用流体 | 重量 |
|---|---|---|---|---|---|---|---|
| 油压用 | SAN-200N-2 | G1/4 | Rc1/4 | NBR | 14.7×6×2 | 一般石油基液压油 | 360g |
| SAN-200N-3 | G3/8 | NBR | 14.7×6×2 | 一般石油基液压油 | 360g | ||
| SAN-200N-4 | G1/2 | NBR | 17.8×6×2 | 一般石油基液压油 | 390g | ||
| F-SAN-200N-2 | G1/4 | FKM | 14.7×6×2 | 脂肪酸酯类液压油 | 360g | ||
| F-SAN-200N-3 | G3/8 | FKM | 14.7×6×2 | 脂肪酸酯类液压油 | 360g | ||
| F-SAN-200N-4 | G1/2 | FKM | 17.8×6×2 | 脂肪酸酯类液压油 | 390g | ||
| W-SAN-200N-2 | G1/4 | NBR | 14.7×6×2 | 水-乙二醇液压油 | 360g | ||
| W-SAN-200N-3 | G3/8 | Rc1/4 | NBR | 14.7×6×2 | 水-乙二醇液压油 | 360g | |
| W-SAN-200N-4 | G1/2 | Rc1/4 | NBR | 17.8×6×2 | 水-乙二醇液压油 | 390g | |
| SAN-300N-3 | G3/8 | Rc3/8 | NBR | 14.7×6×2 | 一般石油基液压油 | 360g | |
| SAN-300N-4 | G1/2 | Rc3/8 | NBR | 17.8×6×2 | 一般石油基液压油 | 390g | |
| F-SAN-300N-3 | G3/8 | Rc3/8 | FKM | 14.7×6×2 | 脂肪酸酯类液压油 | 360g | |
| F-SAN-300N-4 | G1/2 | Rc3/8 | FKM | 17.8×6×2 | 脂肪酸酯类液压油 | 390g | |
| 油压用 | W-SAN-300N-3 | G3/8 | Rc3/8 | NBR | 14.7×6×2 | 水-乙二醇液压油 | 360g |
| W-SAN-300N-4 | G1/2 | Rc3/8 | NBR | 17.8×6×2 | 水-乙二醇液压油 | 390g | |
| 水压用 | SAN-200N-5 | G1/4 | Rc1/4 | NBR | 14.5×5.5×3 | 清水（兼容石油基/水-乙二醇液压油） | 360g |
| SAN-200N-6 | G3/8 | Rc1/4 | NBR | ||||
| SAN-300N-6 | G3/8 | Rc3/8 | NBR |
※ 有关形状、尺寸等详细信息，请参考官方图纸。
常见问题
Q：出厂时阀芯是全开还是全闭状态？
A：出厂时阀芯为全闭状态。
Q：阀体上的箭头方向代表什么？
A：箭头表示推荐的流体流向。即使阀芯O圈出现损伤，按箭头方向安装时全闭阀芯仍可截断压力，防止外部泄漏；反向安装时O圈损坏后油液可能沿阀芯漏向手柄侧，因此推荐按箭头方向安装使用。
