SV 压力表切换阀
Pressure Gauge Selector Valve · ASK阿斯克 · 油压配件
产品介绍
整合来自多个回路的压力测量数据！大幅降低液压系统成本！

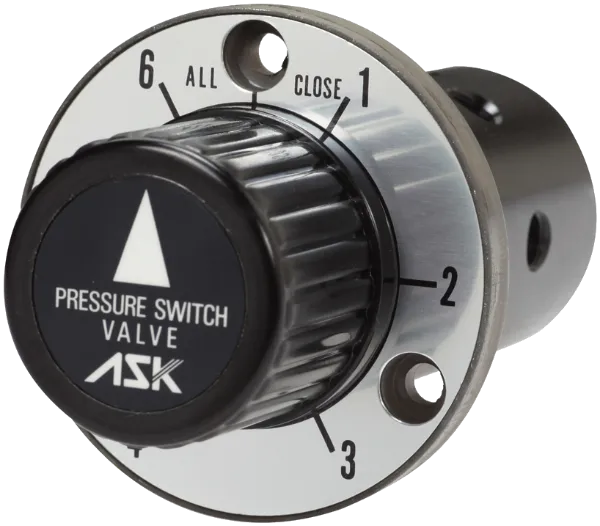

压力表切换阀可以使用单个压力表测量 1 到 6 个位置的回路压力。由于只需要一个压力表，压力表和压力表面板安装孔的加工量大大减少，从而大幅降低了液压系统的成本。
由于采用了旋转式选择阀，只需将手柄箭头与回路编号对齐即可进行压力测量。
不测量时，将手柄设置为“全部关闭”位置，即可将压力表中剩余的压力排至排油口。压力表指针将始终指示“0”位置，从而提高压力表的精度和耐用性。
应用场景
- 塑料/橡胶注塑机
- 液压压机（粉体、陶瓷、橡胶压机）
- 大型机床、专用机、数控锯床
- 工业液压站、机床液压站、船舶液压站、阀组测试台
技术规格
| 项目 | 参数 |
|---|---|
| 适用流体 | 一般石油基液压油 |
| 最高使用压力 | 7 MPa |
| 阀口全开面积 | 约13 mm² |
| 环境温度范围 | 0 ～ 60 ℃ |
| 压力表侧接口 | R1/4 外螺纹 |
| 一次侧接口 | R1/4 内螺纹 |
| 排油口 | R1/8 内螺纹 |
型号列表
| 型号 | 回路数 | 一次侧接口规格 | 重量 |
|---|---|---|---|
| SV-314 | 3回路 | Rc1/4 | 1.7 kg |
| SV-318 | 3回路 | Rc1/8 | 1.7 kg |
| SV-614 | 6回路 | Rc1/4 | 1.9 kg |
| SV-618 | 6回路 | Rc1/8 | 1.9 kg |
使用注意事项
- 各口配管时请确保对应口压力等级一致。
- 本阀为金属密封结构，需保持液压油清洁，杂质会导致手柄转动困难甚至卡滞。
- 管路冲洗时避免脏油进入阀门，排油管路必须正确连接，建议管路位置略高于阀本体以保持排油口充满油液。
- 建议每周至少操作一次手柄切换，防止长期闲置导致手柄卡滞。
