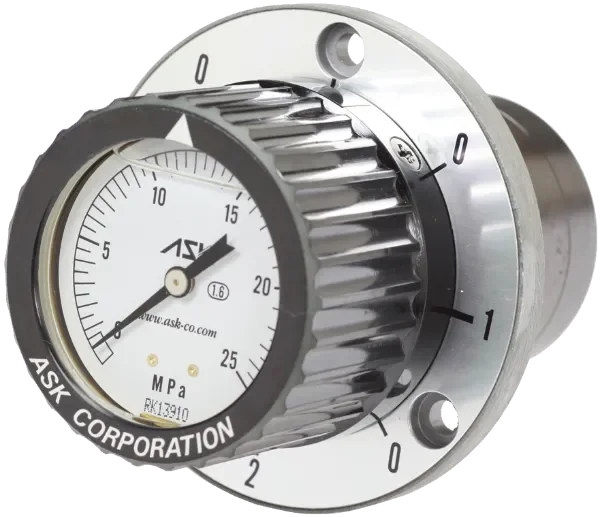

SVPG 集成甘油压力表切换阀
Switching Valve with Built-in Glycerin Gauge · ASK阿斯克 · 油压配件
产品介绍
切换阀内内置甘油压力表！显著降低液压系统的成本！
由于不再需要压力表和切换阀的管道，管道工程量大大减少。此外，无需为压力表面板钻孔安装。
只需将手柄上的箭头与回路编号对齐，即可轻松测量回路压力。每个端口都标有“O”位置。将手柄箭头对准“O”即可将压力表内的剩余压力排入泄压端口。
当不测量压力时，压力表指针将始终指示“O”位置，从而显著提高压力表的精度和耐用性。内置甘油压力表损坏时，拆卸手柄即可单独更换压力表，无需更换整阀。
应用场景
- 塑料/橡胶注塑机
- 液压压机（粉体、陶瓷、橡胶压机）
- 大型机床、专用机、数控锯床
- 工业液压站、机床液压站、船舶液压站、阀组测试台
技术规格
| 项目 | 参数 |
|---|---|
| 最高使用压力 | 21 MPa |
| 耐压 | 38 MPa |
| 安装方式 | 面板安装 |
| 适用流体 | 一般石油基液压油、水-乙二醇难燃液压油、脂肪酸酯类液压油（特殊流体请单独咨询） |
| 排油口泄漏量 | 测试条件：ISO VG32液压油，油温45±5℃ 7MPa以下：≤20 cm³/min 14MPa以下：≤30 cm³/min 21MPa以下：≤40 cm³/min |
| 排油口允许背压 | ≤1.5 MPa |
| 重量 | 2500 g |
※ 详细外形尺寸请参考官方PDF图纸。
型号代码说明
SVPG - 3 18 - 10MPa
| 序号 | 代号 | 说明 |
|---|---|---|
| ① | 机种 | 带甘油压力表集成的切换阀 |
| ② | 端口数 | 3：3个测量端口 6：6个测量端口 |
| ③ | 连接螺纹口径 | 18：Rc1/8 14：Rc1/4 |
| ④ | 压力表最高量程 | 4：0～4MPa 6：0～6MPa 10：0～10MPa 16：0～16MPa 25：0～25MPa 40：0～40MPa |

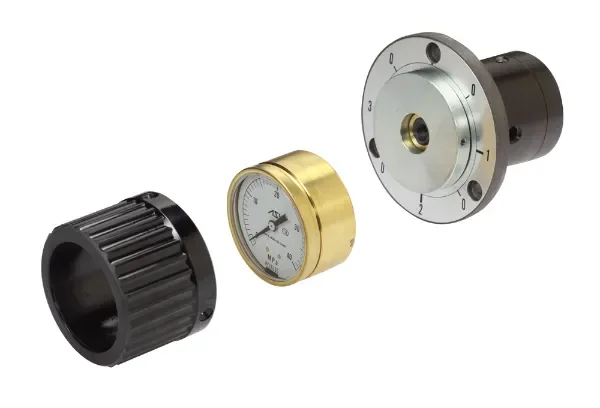

甘油压力表更换说明
- 如果切换阀内置的甘油压力表损坏，拆卸手柄即可单独更换压力表，无需更换整阀。
- 替换压力表型号：OPG-ADMU-R1/8-60×*MPa（压力范围根据实际需求选型）。
使用注意事项
- 将管道连接到切换阀的每个端口时，确保压力均匀分布在所有端口上。
- 该阀的密封结构由金属密封系统构成，阀芯外径与阀体内径之间的间隙约为10μm。
- 如果污垢或碎屑粘附在阀内，手柄可能会变紧或完全停止移动，因此请注意保持液压油清洁。
- 冲洗管道时，务必确保脏的冲洗油不会流入阀门。
- 为防止手柄卡死，请定期进行手柄换向操作（建议：至少每周一次）。
- 排油管路应绕到阀体上方一次，以便油能充满端口。
- 如果排油口内压力持续存在，阀门手柄可能会脱出。务必将排油口连接到排油管道，并在允许背压范围内使用。
