TSD 油箱侧面安装型温度开关
Tank Side Mount Temperature Switch · ASK阿斯克 · 计测机器
产品介绍

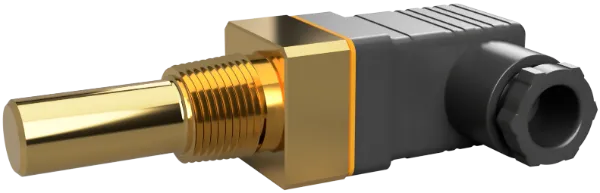

标准规格

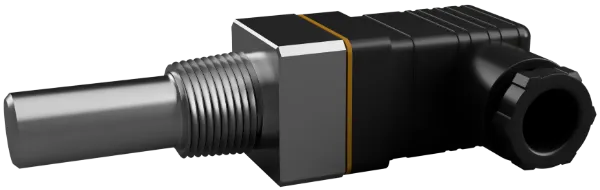

SUS不锈钢规格
坚固DIN连接器，从油箱侧面安装的膜片式温度开关！
产品特点
- 侧面安装：温度开关本体在油箱侧面用R1/2螺纹直接安装。
- 低成本：相比从油箱上部的法兰安装型，是更经济实惠的温度开关。
- DIN连接器：坚固DIN连接器接线方式，接线方便可靠。
- IP65防护：达到IP65保护等级，适合恶劣环境使用。
型号代码说明
| ① 机种 | ② 设定温度 | ③ 接点形式 | ④ 型号番号 |
|---|---|---|---|
| TSD | 45～75℃（5℃间隔指定） | X / Y | 11 / 31 |
| 序号 | 项目 | 内容说明 |
|---|---|---|
| ① | 机种 | TSD：油箱侧面安装型 |
| ② | 设定温度 | 45～75℃范围内每5℃可指定（出货时已固定，不可变更） |
| ③ | 接点形式 | X：温度上升时 OFF Y：温度上升时 ON |
| ④ | 型号番号 | 11：标准仕様 31：SUS不锈钢仕様（SUS304） |
设定温度范围
| 设定温度范围 | 45℃～75℃ / 每5℃可指定 | |
|---|---|---|
| 设定温度公差 | 45℃～50℃ | 55℃～75℃ |
| ±3℃ | ±4℃ | |

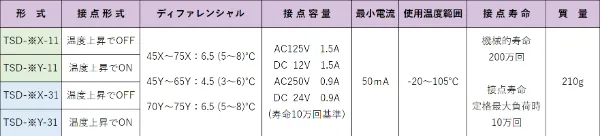

接点规格

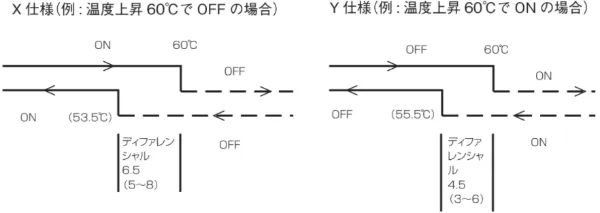

接点构成

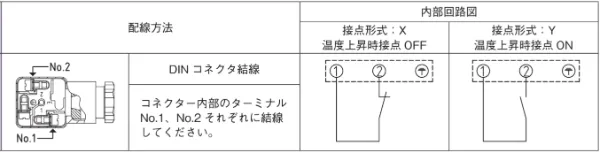

配线方法

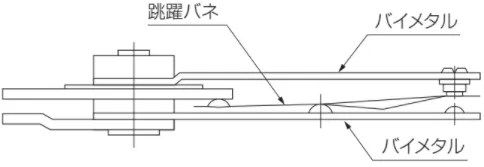

动作原理
利用两种热膨胀率不同的金属贴合而成的双金属板，随温度上升产生弯曲变形，从而开关接点的开闭。
