TSF 法兰安装型温度开关
Flange Mounting Temperature Switch · ASK阿斯克 · 温度开关
产品介绍

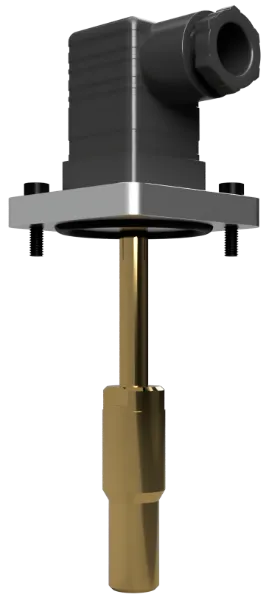

标准仕様
SUS仕様
坚固DIN连接器法兰，从罐上面安装的双金属式温度开关！
产品特点
- 保护管完全浸入液体：管道先端的保护管全体完全浸入液体，从罐上面安装。
- 检测长度范围广：检测长度L=90～500mm的范围以1mm单位受理。
- 坚固DIN连接器接线方式：坚固的DIN连接器接线方式。
- IP65保护等级：IP65保护等级相当品。
型号代码说明
| TSF | -※X | -250 | -11 |
| ① 机种 | ② 设定温度 | ③ 接点形式 | ④ 法兰下长度 |
※寸法请参照页面下部下载的图纸PDF确认。
设定温度
出货时固定（设定温度不可变更）
| 设定温度范围 | 45°C～75°C / 每5°C指定可能 |
| 设定温度等级 | 45°C～50°C / 55°C～75°C |
| 设定温度公差 | ±3°C / ±4°C |
接点规格
| 形式 | 接点形式 | 差动 | 接点容量 | 最小电流 | 使用温度范围 | 接点寿命 | 质量 |
| TSF-※X-※-11 | 温度上升时OFF | 45X～75X：6.5(5～8)°C | AC125V 1.5A DC 12V 1.5A AC250V 0.9A DC 24V 0.9A (寿命10万回基准) |
50mA | -20～105°C | 机械寿命200万回 接点寿命定格最大负荷时10万回 |
无管道230g |
| TSF-※Y-※-11 | 温度上升时ON | ||||||
| TSF-※X-※-31 | 温度上升时OFF | 70Y～75Y：6.5(5～8)°C | 无管道265g | ||||
| TSF-※Y-※-31 | 温度上升时ON |
