UN / UNO / UNC 带单向阀万向喷嘴
Universal Nozzle with Check Valve · ASK阿斯克 · 内置止回阀防滴漏 · ±40°方向可调
产品介绍
内置单向阀的防滴漏万向喷嘴！可分解清洗！
UN系列万向喷嘴内置单向阀（止回阀），冷却液泵停止后立即停止喷嘴滴漏，缩短工件装卸时间。万一喷嘴被切屑堵塞，可从喷嘴侧直接分解清洗。喷嘴方向可手动全方向±40°（UNO为±45°）自由调节。泵停止后冷却液不飞溅，保持清洁作业环境，机外冷却液带出量也最小化。特别适合加工中心天井淋浴用冷却液喷嘴。
除标准型外，还有加长喷嘴管可将冷却液精确喷射到切削点的支管型（UNO型除外）。

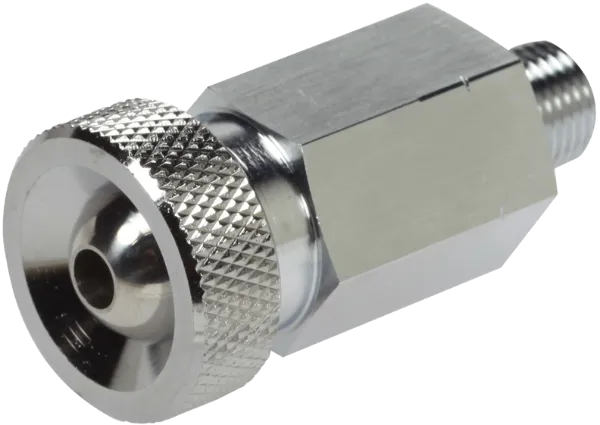

UN（标准型）
天井淋浴等安装方法和空间无限制的场所适用

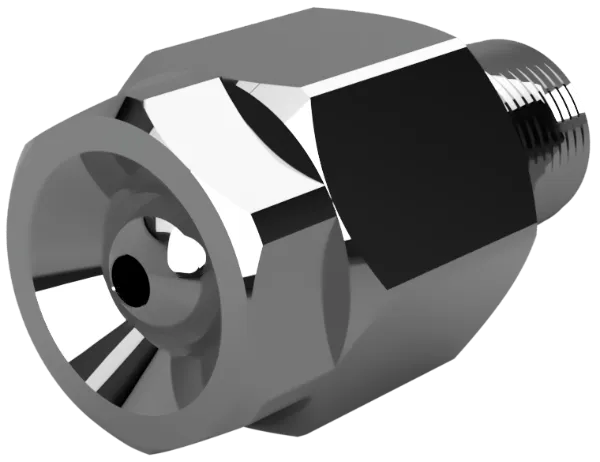

UNO（小型）
小型省空间型，±45°调节

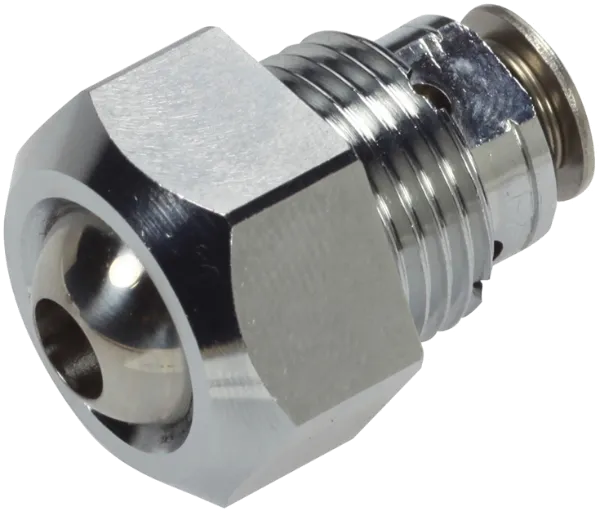

UNC（卡套型）NEW
主轴法兰突出尺寸最小17.5mm，R1/4
产品特点
- 内置单向阀防滴漏：泵停止后立即停止滴漏，缩短工件装卸时间，保持清洁作业环境。
- 可分解清洗：喷嘴被切屑堵塞时，可从喷嘴侧直接分解清洗维护。
- 万向调节：喷嘴方向手动全方向±40°自由调节（UNO为±45°）。
- 不飞溅：泵停止后冷却液不飞溅，机外冷却液带出量最小化。
- 天井淋浴最适合：特别适合加工中心天井淋浴用冷却液喷嘴。
- 支管型可选：有加长喷嘴管型，可将冷却液精确喷射到切削点（UNO型除外）。
型号编号说明
UN
①
02
②
6 - 10L
③
| 序号 | 项目 | 代号 | 说明 |
|---|---|---|---|
| ① | 机种 | UN | 万向喷嘴 |
| UNO | 万向喷嘴（小型） | ||
| UNC | 卡套式万向喷嘴 | ||
| ② | 连接螺纹口径 | UN: 02 | R1/4" |
| UNO: R02 | R1/4" | ||
| UNC: 18 | M18×1.5 | ||
| ③ | 型号No. | UN: 6 | 喷嘴内径 Φ6 |
| UN: 6-10L | 喷嘴内径 Φ4 + 喷嘴管长10mm | ||
| UNO: 03-05 | 喷嘴内径 Φ3 + 拉阀压力0.05MPa | ||
| UNC: 6-M1 | 喷嘴内径 Φ6 | ||
| UNC: 6-M1-10L | 喷嘴内径 Φ4 + 喷嘴管长10mm |
型号选型
| 型号 | 类型 | 方向调节 | 特点 |
|---|---|---|---|
| UN-02-6 | 标准型 | ±40° | 天井淋浴等通用型 |
| UN-02-6-10L | 标准型（带管） | ±40° | 带加长管，精确喷射到切削点 |
| UNO-R02-03-05 | 小型 | ±45° | 小型省空间 |
| UNC-18-6-M1 | 卡套型 | ±40° | 突出尺寸最小17.5mm，R1/4 |
| UNC-18-6-M1-10L | 卡套型（带管） | ±40° | 卡套型+加长管 |
※详细尺寸请参考官方图纸PDF或咨询我们获取。
典型用途
- 加工中心天井淋浴：天井淋浴用冷却液喷嘴，防滴漏。
- 刀具/工件冷却：万向调节对准切削点，精确冷却。
- 狭窄空间：UNO小型型适合省空间安装；UNC卡套型突出最小。
- 切屑冲洗：内置单向阀停止即断，不滴漏不飞溅。
