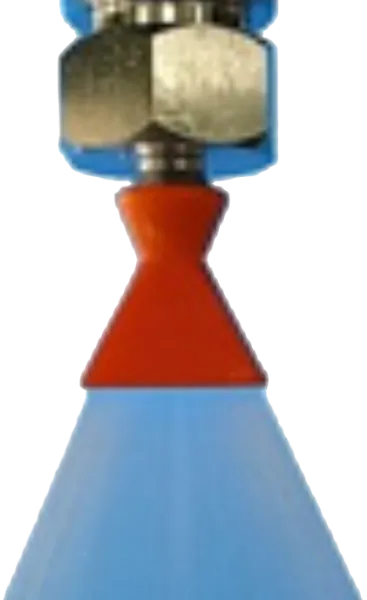

UN Flare 通用喷嘴(扩口型)
Universal Nozzle Flare Type · ASK阿斯克 · 冷却液喷嘴
产品介绍
通用喷嘴的扩口喷射规格！
通用喷嘴内置单向阀。冷却液泵停止时，喷嘴立即停止冷却液滴落，缩短工件装卸时间。前端喷嘴形状呈扇形，大范围喷射冷却液。喷嘴方向可在全方向27°自由转动。喷嘴堵塞时可从喷嘴侧分解清扫。泵停止后冷却液不飞散，保持清洁作业环境。机外冷却液带出最小化。特别适合加工中心天井喷射用冷却液喷嘴。
产品特点
- 内置单向阀：通用喷嘴内置单向阀，泵停止时立即停止滴落。
- 扇形喷射：前端喷嘴形状呈扇形，大范围喷射冷却液。
- 27°自由转动：喷嘴方向可在全方向27°自由转动。
- 可分解清扫：喷嘴堵塞时可从喷嘴侧分解清扫。
- 清洁作业环境：泵停止后冷却液不飞散，保持清洁作业环境。
- 最小化带出：机外冷却液带出最小化。
- 适合天井喷射：特别适合加工中心天井喷射用冷却液喷嘴。
型号编号
UN
①
04
②
41407M
③
| 序号 | 项目 | 说明 |
|---|---|---|
| ① | 机种 | UN = 万向喷嘴（扩口型/扇形喷射） |
| ② | 规格 | 04 = 连接螺纹规格 |
| ③ | 型号No. | 41407M = 喷嘴规格（扇形喷射） |
规格参数
| 项目 | 规格 |
|---|---|
| 型号 | UN-04-41407M |
| 最高使用压力 | 0.21 MPa |
| 开启压力 | 0.01 MPa |
| 使用流体 | 油性及水溶性冷却液 |
| 前端喷嘴旋回角度 | ±27° |

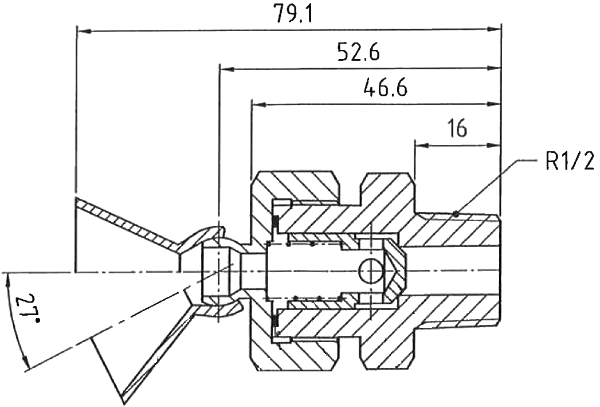

※详细尺寸图如下所示。
