VA-100 直角面板安装型压力表阀
Angle Panel Mount Gauge Valve · ASK阿斯克 · 油压配件
产品型号外观
VA-100（面板安装型）
VA-100N（面板安装型）
VA-100TA
产品介绍
用于压力表保护、压力表回路切断！直角型压力表阀！
直角型结构可将压力表垂直安装在面板上。手柄全闭即可作为截止阀使用，也可作为小流量节流阀实现流量微调。
技术规格
| 项目 | 参数 |
|---|---|
| 最高使用压力 | 25 MPa |
| 耐压 | 45 MPa |
| 压力表侧推荐拧紧扭矩 | G1/4：30 N·m G3/8：50 N·m |
※ 压力表与阀接口之间使用附带O圈密封，过度拧紧会导致接头变形，请按推荐扭矩紧固。详细外形尺寸请参考官方PDF图纸。

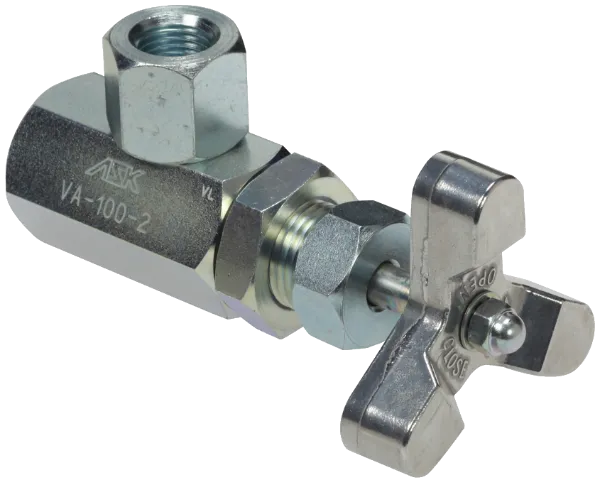

VA-100（面板安装型）
- 压力表安装侧为活接头结构，可自由调整压力表的安装方向。
- 附带面板锁紧螺母，可直接固定在安装面板上。
- 压力表侧推荐拧紧扭矩：G1/4为30N·m，G3/8为50N·m。压力表与阀接口之间使用附带O圈密封，过度拧紧会导致接头零件变形，请务必按推荐扭矩紧固。
| 型号 | 压力表接口口径 | O圈材质 | 适用流体 | 本体材质 | 重量 |
|---|---|---|---|---|---|
| VA-100-2 | G1/4 | NBR | 一般石油基液压油 | SUM | 380g |
| VA-100-3 | G3/8 | NBR | |||
| F-VA-100-2 | G1/4 | FKM | 脂肪酸酯类液压油 | ||
| F-VA-100-3 | G3/8 | FKM | |||
| W-VA-100-2 | G1/4 | NBR | 水-乙二醇液压油 | ||
| W-VA-100-3 | G3/8 | NBR |

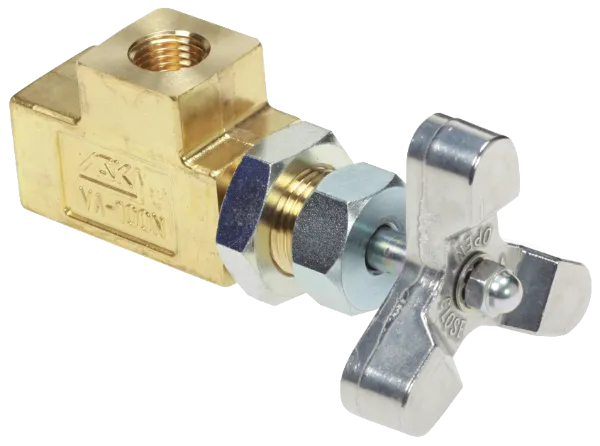

VA-100N（面板安装型）
- 附带面板锁紧螺母，可直接固定在安装面板上。
| 型号 | 螺纹口径 | 适用流体 | 本体材质 | 重量 |
|---|---|---|---|---|
| VA-100N | Rc1/4 | 一般石油基液压油 | C3771黄铜 | 300g |
| F-VA-100N | Rc1/4 | 脂肪酸酯类液压油 | ||
| W-VA-100N | Rc1/4 | 水-乙二醇液压油 |

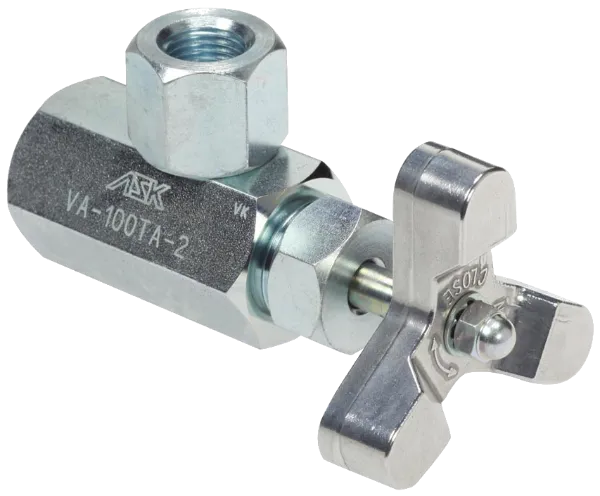

VA-100TA
- 压力表安装侧为活接头结构，可自由调整压力表的安装方向。
- 压力表侧推荐拧紧扭矩：G1/4为30N·m，G3/8为50N·m。压力表与阀接口之间使用附带O圈密封，过度拧紧会导致接头零件变形，请务必按推荐扭矩紧固。
| 型号 | 压力表接口口径 | O圈材质 | 适用流体 | 本体材质 | 重量 |
|---|---|---|---|---|---|
| VA-100TA-2 | G1/4 | NBR | 一般石油基液压油 | SUM | 320g |
| VA-100TA-3 | G3/8 | NBR | |||
| F-VA-100TA-2 | G1/4 | FKM | 脂肪酸酯类液压油 | ||
| F-VA-100TA-3 | G3/8 | FKM | |||
| W-VA-100TA-2 | G1/4 | NBR | 水-乙二醇液压油 | ||
| W-VA-100TA-3 | G3/8 | NBR |
※ 有关形状、尺寸等详细信息，请参考官方图纸。
