BV·HB·HBV 球阀系列

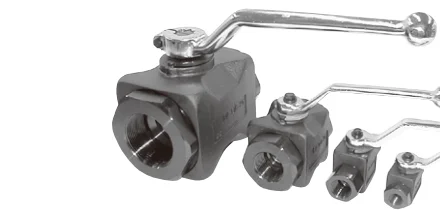

BV-T 系列 2 通高压球阀
2 Ports Ball Valve · Hirose Valve Industry Co., Ltd.
- 液压专用球阀，90° 手柄操作即可实现全开/全关，开关状态一目了然
- 精密研磨球体 + 特殊树脂阀座，实现完全切断、零内漏
- 相比传统截止阀，流阻大幅降低，节能高效
- 通径覆盖 1/8B ~ 2B（6~50mm），最高工作压力 31.5MPa
- 螺纹连接（Rc），安装紧凑，适用于高压液压系统通断控制
- 可作为二通或三通手动切换阀使用
型号代码说明
F - BV-T 03 SS - 21
├─ F：磷酸酯液压油用（无记号 = 一般矿物油）
├─ BV-T：液压用 2 通球阀（T = 螺纹连接形）
├─ 03：公称通径（01=1/8, 02=1/4, 03=3/8, 04=1/2, 06=3/4, 08=1, 10=1-1/4, 12=1-1/2, 16=2）
├─ SS：阀体材质（SS = 不锈钢，无记号 = 碳钢）
└─ 21：设计编号
规格参数与尺寸表
| 型号 Model | 螺纹 Z | 面间距离 | 通径 D | 外形尺寸 (mm) | 六角对边×对角 K | L2 | h0 | H | O 形圈 | 重量 (kg) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | A | B | C | E | 126A | 126B | ||||||||||
| BV-T01-21 | 1/8 | 54 | 39 | 6 | 28 | 33 | 14 | 7.5 | 24×27.7 | 100 | 48 | 71 | P15 | P10 | 0.32 | ||
| BV-T02-21 | 1/4 | 60 | 39 | 8 | 28 | 33 | 14 | 10.5 | 24×27.7 | 100 | 48 | 71 | P15 | P10 | 0.35 | ||
| BV-T03-21 | 3/8 | 72 | 41 | 9 | 32 | 38 | 16 | 17.5 | 27×31.2 | 100 | 53 | 76 | P16 | P10 | 0.50 | ||
| BV-T04-21 | 1/2 | 83 | 41 | 12 | 35 | 43.5 | 17 | 21 | 30×33 | 130 | 62 | 91 | P21 | P12 | 0.70 | ||
| BV-T06-21 | 3/4 | 89 | 54 | 16 | 54 | 61 | 27 | 17.5 | 46×49 | 160 | 81 | 117 | P32 | P14 | 1.80 | ||
| BV-T08-21 | 1 | 100 | 63 | 25 | 64 | 67 | 27 | 18.5 | 55×60 | 160 | 88 | 124 | P41 | P14 | 2.30 | ||
| BV-T10-21 | 1-1/4 | 126 | 65 | 25 | 55 | 60 | 31 | 17.5 | 55×60 | 160 | 88 | 124 | P41 | P14 | 2.50 | ||
| BV-T12-21 | 1-1/2 | 134 | 99 | 32 | 86 | 93 | 41 | 31 | 75×82 | 250 | 118 | 173 | G60 | P24 | 6.00 | ||
| BV-T16-21 | 2 | 154 | 120 | 40 | 100 | 111 | 50 | 18 | 90×98 | 250 | 136 | 191 | G70 | P24 | 9.00 | ||
最高使用压力 (MPa)
01/02: 31.5 | 03/04/06: 30 | 08/10: 25 | 12/16: 21
⚠️ 注意：BV-T16 在高压下开关手柄力较大，请使用辅助手柄（约 30cm 长的钢管）。手柄设计为额定压力下操作，请勿在半开状态下使用——此时流体流速过快会产生气蚀和阀座损伤。
典型应用
| 钢铁设备 | 高压液压系统管路通断、测试回路 |
| 建设机械 | 挖掘机、装载机液压系统保压/切断 |
| 工作机械 | 机床液压站、夹具油路控制 |
| 船舶/发电厂 | 高压液压系统、安全回路 |
| 医疗设备 | 高压小流量精密控制场合 |
