BV·HB·HBV 球阀

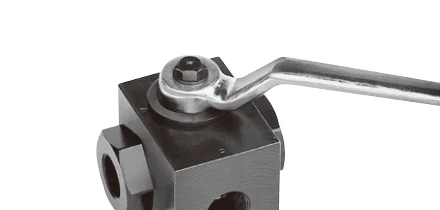

HBV-X 系列
Hirose Valve Industry Co., Ltd. · Made in Japan
- 液压专用球阀，90° 手柄操作即可实现全开/全关，开关状态一目了然
- 精密研磨球体 + 特殊树脂阀座，实现完全切断、零内漏
- 相比传统截止阀，流阻大幅降低，节能高效
- 通径覆盖 1/8B ~ 2B，最高工作压力可达 50MPa
- 螺纹或法兰连接，适用于高压液压系统通断控制
- 可作为二通或三通手动切换阀使用
型号代码说明
├─ F：磷酸酯液压油用（无记号 = 一般矿物油）
├─ BV-T / HBV-…：液压用球阀（T=螺纹, F/G=法兰）
├─ 01~20：公称通径（1/8B ~ 2B）
├─ SS：不锈钢阀体（无记号 = 碳钢）
├─ 21：设计编号
规格概要
| 型号 | 连接螺纹 | 通径 | 最高压力 | 重量 (kg) |
|---|---|---|---|---|
| HBV-X-T02-1032 | Rc 1/4 | 10 | 21MPa | 0.9 |
| HBV-X-T03-1032 | Rc 3/8 | 10 | 21MPa | 0.9 |
| HBV-X-T04-1432 | Rc 1/2 | 14 | 21MPa | 2.3 |
| HBV-X-T06-1832 | Rc 3/4 | 18 | 21MPa | 2.9 |
| HBV-X-T08-2532 | Rc 1 | 25 | 21MPa | 3.9 |
⚠️ 3 通 2 位置球阀。A 或 B 口加压时，最高压力 15MPa。
典型应用
| 钢铁设备 | 高压液压系统管路通断、测试回路 |
| 建设机械 | 挖掘机、装载机液压系统保压/切断 |
| 工作机械 | 机床液压站、夹具油路控制 |
| 船舶/发电厂 | 高压液压系统、安全回路 |
| 医疗设备 | 高压小流量精密控制场合 |
