SQ吸油管路过滤器

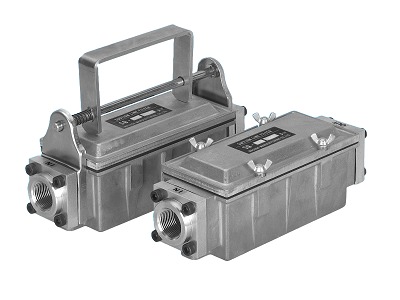

产品外观
SQ 产品图片待补充
SQ吸油管路过滤器
产品特点
- 方形吸油过滤器，一键式拆装上盖
- 方形主体拆下上盖后便于清洁壳体内部
- 简化内部结构并采用压铸工艺，减少流路阻力
- 采用轻质合金制造，重量轻、结构紧凑
- 配备旁通机构，确保使用安全（设定压力 20 kPa）
- 通径 Rc1/2、3/4、1"，滤芯 100μ 不锈钢丝网（标准）
- 环境温度最高 80℃，建议选择 7 kPa 以下流量
型号代码 示例：F-SQ-08H-150-N
※
流体种类
| 符号 | 流体 |
|---|---|
| 无符号 | 普通矿物油 |
| F | 磷酸酯油 |
SQ
型号
08
系列号
| 系列号 | 口径 |
|---|---|
| 04 | 1/2 |
| 06 | 3/4 |
| 08 | 1" |
H
盖固定方式
| 符号 | 方式 |
|---|---|
| H | 一键式 |
| B | 蝶螺丝式 |
150
过滤精度(μm)
| 精度范围 | 滤材 |
|---|---|
| 无符号(100)、60~400 | 不锈钢网 |
