VLF 无阀吸油管路过滤器

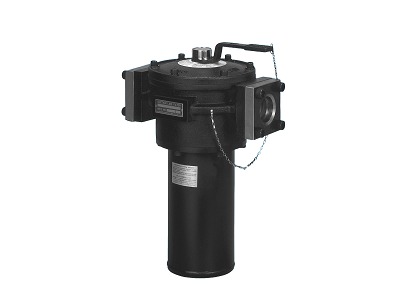

产品外观
VLF 产品图片待补充
VLF 无阀吸油管路过滤器
产品特点
- 无阀式吸油管路过滤器，结构简洁可靠
- 通径 3/4～6（06～48），大流量吸油应用
- 可选滤芯材质：铝制缺口网（AN）、不锈钢丝网（SW）、滤纸（P）
- 过滤精度 10~400μm 可选
- 配备堵塞检测装置，红色箭头指向 OUT 管路表示阀门开启
- 附带专用扳手，便于维护
型号代码 示例：W-VLFE08-100S08F
※
流体种类
| 符号 | 流体 |
|---|---|
| 无符号 | 普通矿物油、磷酸酯油 |
| W | 水乙二醇 |
| QE | 脂肪酸酯油 |
VLF
型号
E
检测器
| 符号 | 类型 |
|---|---|
| 无符号 | 目视式 |
| E | 电接点式 |
| M | 磁铁 |
08
系列号
| 系列号 | 口径 |
|---|---|
| 06 | 3/4 |
| 08 | 1" |
| 12 | 1½" |
| 16 | 2" |
| 20 | 2½" |
| 24 | 3" |
| 32 | 4" |
| 40 | 5" |
| 48 | 6" |
100S
过滤精度(μm)
滤材
滤材
| 精度范围 | 滤材 |
|---|---|
| 60~400 | S(不锈钢网) |
| 60~250 | A(铝制网,06~16) |
08
连接口径
F
连接方式
| 符号 | 方式 |
|---|---|
| F | 法兰型 |
| T | 螺纹法兰 |
※
特殊规格
备用滤芯代码 示例：F08-100S-W
F
VLF/VLF-R
08
系列号
100
精度(μm)
S-W
滤材 / 流体
| 代码 | 材质 | 流体 |
|---|---|---|
| SW | 不锈钢网 | 无符号/W/QE |
| AN | 铝制网(06~16) | 无符号/QE |
常用型号 - VLF 无阀吸油管路过滤器 | MASUDA增田原装进口
| 常用型号 |
|---|
| VLF06-100A06F |
| VLF08-100A08F |
| VLF12-100A12F |
| VLF16-100A16F |
| VLF20-100S20F |
| VLFE24-100S24F |
| VLFE32-100S32F |
| VLFE40-100S40F |
| VLFE48-100S48F |
| W-VLF06-100A06F |
| W-VLF08-100A08F |
| W-VLF12-100A12F |
| W-VLF16-100A16F |
| W-VLF20-100S20F |
| W-VLFE24-100S24F |
| W-VLFE32-100S32F |
| W-VLFE40-100S40F |
| W-VLFE48-100S48F |
| F-VLF06-100A06F |
| F-VLF08-100A08F |
| F-VLF12-100A12F |
| F-VLF16-100A16F |
| F-VLF20-100S20F |
| F-VLFE24-100S24F |
| 常用型号 |
|---|
| F-VLFE32-100S32F |
| F-VLFE40-100S40F |
| F-VLFE48-100S48F |
| QE-VLF06-100A06F |
| QE-VLF08-100A08F |
| QE-VLF12-100A12F |
| QE-VLF16-100A16F |
| QE-VLF20-100S20F |
| QE-VLFE24-100S24F |
| QE-VLFE32-100S32F |
| QE-VLFE40-100S40F |
| QE-VLFE48-100S48F |
| VLFM06-100A06F |
| VLFM08-100A08F |
| VLFM12-100A12F |
| VLFM16-100A16F |
| VLFM20-100S20F |
| VLFM24-100S24F |
| VLFM32-100S32F |
| VLFM40-100S40F |
| VLFM48-100S48F |
| W-VLFM06-100A06F |
| W-VLFM08-100A08F |
| W-VLFM12-100A12F |
| 常用型号 |
|---|
| W-VLFM16-100A16F |
| W-VLFM20-100S20F |
| W-VLFM24-100S24F |
| W-VLFM32-100S32F |
| W-VLFM40-100S40F |
| W-VLFM48-100S48F |
| F-VLFM06-100A06F |
| F-VLFM08-100A08F |
| F-VLFM12-100A12F |
| F-VLFM16-100A16F |
| F-VLFM20-100S20F |
| F-VLFM24-100S24F |
| F-VLFM32-100S32F |
| F-VLFM40-100S40F |
| F-VLFM48-100S48F |
| QE-VLFM06-100A06F |
| QE-VLFM08-100A08F |
| QE-VLFM12-100A12F |
| QE-VLFM16-100A16F |
| QE-VLFM20-100S20F |
| QE-VLFM24-100S24F |
| QE-VLFM32-100S32F |
| QE-VLFM40-100S40F |
| QE-VLFM48-100S48F |
| 配套滤芯 |
|---|
| F06-100SW |
| F08-100SW |
| F12-100SW |
| F16-100SW |
| F20-100SW |
| F24-100SW |
| F32-100SW |
| F40-100SW |
| F48-100SW |
| F06-100AN |
| F08-100AN |
| F12-100AN |
| F16-100AN |
| F20-100AN |
| F24-100AN |
| F32-100AN |
| F40-100AN |
| F48-100AN |
| F06-100SW-W |
| F08-100SW-W |
| F12-100SW-W |
| F16-100SW-W |
| F20-100SW-W |
| F24-100SW-W |
| F32-100SW-W |
| F40-100SW-W |
| F06-100SW-QE |
| F08-100SW-QE |
| F12-100SW-QE |
| F16-100SW-QE |
| F20-100SW-QE |
| F24-100SW-QE |
| F32-100SW-QE |
| F40-100SW-QE |
| F06-100AN-W |
| F08-100AN-W |
| F12-100AN-W |
| F16-100AN-W |
| F20-100AN-W |
| F24-100AN-W |
| F32-100AN-W |
| F40-100AN-W |
| F48-100AN-W |
| F06-100AN-QE |
| F08-100AN-QE |
| F12-100AN-QE |
| F16-100AN-QE |
| F20-100AN-QE |
| F24-100AN-QE |
| F32-100AN-QE |
| F40-100AN-QE |
| F48-100AN-QE |
| F06-010P |
| F08-010P |
| F12-010P |
| F16-010P |
| F20-010P |
| F24-010P |
| F32-010P |
| F40-010P |
| F06-020P |
| F08-020P |
| F12-020P |
| F16-020P |
| F20-020P |
| F24-020P |
| F06-040P |
| F08-040P |
| F12-040P |
| F16-040P |
| F20-040P |
| F24-040P |
| F32-040P |
| F40-040P |
| F48-040P |
