VLM型吸油过滤器

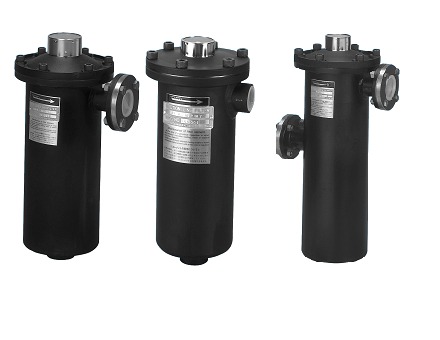

产品外观
VLM 产品图片待补充
VLM型吸油过滤器
产品特点
- 吸油管路过滤器，通径 1/2～3（04～24）
- 多种 IN 接口位置可选，适应不同管路布置
- 滤芯清洗更换方便：松开内六角螺栓即可拆卸盖板
- 配备堵塞指示装置，绿色正常/黄色注意/红色指示环
- 旁通阀设定压力 0.2 MPa，指示环移动起始压力 0.05 MPa
- 滤芯材质可选：铝制缺口网（AN）、不锈钢丝网（SW）、滤纸（P）
型号代码 示例：W-VLM04-100S04T
※
流体种类
| 符号 | 流体 |
|---|---|
| 无符号 | 普通矿物油、磷酸酯油 |
| W | 水乙二醇 |
| QE | 脂肪酸酯油 |
VLM
型号
※
检测器
| 符号 | 类型 |
|---|---|
| 无符号 | 目视式 |
| E | 电接点式 |
| M | 磁铁 |
04
系列号
| 系列号 | 口径 |
|---|---|
| 04 | 1/2 |
| 06 | 3/4 |
| 08 | 1" |
| 12 | 1½" |
| 16 | 2" |
| 20 | 2½" |
| 24 | 3" |
※
IN口位置
| 符号 | 方式 |
|---|---|
| 无符号 | 标准型 |
| D | 错位连接 |
100S
过滤精度(μm)
滤材
滤材
| 精度范围 | 滤材 |
|---|---|
| 60~400 | S(不锈钢网) |
| 60~250 | A(铝制网,04~16) |
04
连接口径
T
连接方式
| 符号 | 方式 |
|---|---|
| T | 螺纹型 |
| F | 法兰型 |
※
特殊规格
备用滤芯代码 示例：M04-100SW-W
M
VLM
04
系列号
100
精度(μm)
SW-W
滤材 / 流体
| 代码 | 材质 | 流体 |
|---|---|---|
| SW | 不锈钢网 | 无符号/W/QE |
| AN | 铝制网(04~16) | 无符号/QE |
常用型号 - VLM型吸油过滤器 | MASUDA增田原装进口
| 常用型号 |
|---|
| VLM04-100A04T |
| VLM06-100A06T |
| VLM08-100A08T |
| VLM10-100A10F |
| VLM12-100A12F |
| VLM16-100A16F |
| VLM20-100S20F |
| VLM24-100S24F |
| W-VLM04-100A04T |
| W-VLM06-100A06T |
| W-VLM08-100A08T |
| W-VLM10-100A10F |
| W-VLM12-100A12F |
| W-VLM16-100A16F |
| W-VLM20-100S20F |
| W-VLM24-100S24F |
| 常用型号 |
|---|
| F-VLM04-100A04T |
| F-VLM06-100A06T |
| F-VLM08-100A08T |
| F-VLM10-100A10F |
| F-VLM12-100A12F |
| F-VLM16-100A16F |
| F-VLM20-100S20F |
| F-VLM24-100S24F |
| QE-VLM04-100A04T |
| QE-VLM06-100A06T |
| QE-VLM08-100A08T |
| QE-VLM10-100A10F |
| QE-VLM12-100A12F |
| QE-VLM16-100A16F |
| QE-VLM20-100S20F |
| QE-VLM24-100S24F |
| 常用型号 |
|---|
| VLM12D-100A12F |
| VLM16D-100A16F |
| VLM20D-100S20F |
| VLM24D-100S24F |
| W-VLM12D-100A12F |
| W-VLM16D-100A16F |
| W-VLM20D-100S20F |
| W-VLM24D-100S24F |
| F-VLM12D-100A12F |
| F-VLM16D-100A16F |
| F-VLM20D-100S20F |
| F-VLM24D-100S24F |
| QE-VLM12D-100A12F |
| QE-VLM16D-100A16F |
| QE-VLM20D-100S20F |
| QE-VLM24D-100S24F |
| 配套滤芯 |
|---|
| M04-100AN |
| M06-100AN |
| M08-100AN |
| M10-100AN |
| M12-100AN |
| M16-100AN |
| M20-100SW |
| M24-100SW |
| M04-100AN-W |
| M06-100AN-W |
| M08-100AN-W |
| M10-100AN-W |
| M12-100AN-W |
| M16-100AN-W |
| M20-100SW-W |
| M24-100SW-W |
| M04-100AN-QE |
| M06-100AN-QE |
| M08-100AN-QE |
| M10-100AN-QE |
| M12-100AN-QE |
| M16-100AN-QE |
| M20-100SW-QE |
| M24-100SW-QE |
| M04-010P |
| M06-010P |
| M08-010P |
| M10-010P |
| M12-010P |
| M16-010P |
| M20-010P |
| M24-010P |
| M04-020P |
| M06-020P |
| M08-020P |
| M10-020P |
| M12-020P |
| M16-020P |
| M20-020P |
| M24-020P |
| M04-040P |
| M06-040P |
| M08-040P |
| M10-040P |
| M12-040P |
| M16-040P |
| M20-040P |
| M24-040P |
