107 旋装式多功能油过滤器
Cartridge Filter
1.0MPa
Spin-on Type Multi-functional Oil Filter
Standard Flow Rate: 150 ℓ/min

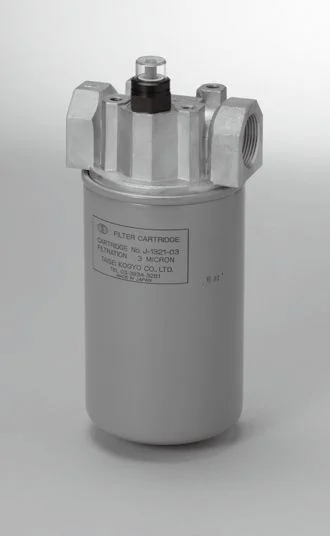

产品外观
107旋装式多功能过滤器 · Rc螺纹 · 旋装更换滤芯 · 铝合金本体
产品特点
- 旋装更换滤芯，维护方便
- 可选高性能 C 纤维滤芯（3μm）和纸质滤芯（10μm）
- 可选吸水滤芯（Water absorption element）
- 可选堵塞指示器和溢流阀
- 连接方式为 Rc 螺纹型
150
标准流量 ℓ/min
1.0
最大压力 MPa
Rc1¼
连接螺纹
3μm~10
过滤精度
型号代码说明
107–
10–
2–
3C–
IV–
W
① 内径
| 代号 | 连接螺纹 |
|---|---|
| 10 | Rc 1 1/4 |
② 滤芯尺寸
| 代号 | 长度 |
|---|---|
| 2 | Approx. 220mm |
| 3 | Approx. 300mm |
③ 过滤精度 / 滤芯类型
| 代号 | 类型 | 精度 |
|---|---|---|
| 3C*¹ | C-Fiber | 3 μm |
| 10U | Paper | 10 μm |
| W | 吸水滤芯 | W-1321 |
④ 选项代码（指示器 + 溢流阀）
第1位：指示器
| 代号 | 类型 |
|---|---|
| 空白 | 堵塞 (Closing plug) |
| I | 视觉型 (Visual type) |
| E | 电接点型 |
| D | 电接点型（微容量） |
第2位：溢流阀
| 代号 | 类型 |
|---|---|
| K | 无 (Non) |
| V | 溢流阀 (Relief valve) |
*¹ C纤维滤芯（3μm）仅适用于滤芯尺寸代号2（约220mm）。
液压符号
基本过滤器
Oil filter
视觉型指示器
Visual type
电接点型指示器
Electric contact
溢流阀
Relief valve
技术参数
| 项目 | 参数 |
|---|---|
| 最大工作压力 | 1.0 MPa |
| 重复耐久试验 | 0 ~ 1.0 MPa × 10⁵ 次 |
| 工作温度 | -10 ~ 90 ℃ |
| 工作流体 | 矿物油（Mineral oil） |
| 指示器工作压力 | 0.3 MPa |
| 开启压力 | 0.35 MPa |
| 流向 / 抽出方向 | OUT → IN / 向下抽出（Downward） |
| 型号代码 | 107-10-2 / 107-10-3 / 107-10-W |
| 标准流量 | 150 ℓ/min（Max 20） |
| 本体材质 | 铝（Aluminum） |
| 涂层 | 本体：无涂层（Non-coating） |
| 滤芯颜色 | 10U=Black（黑）、3C=Yellow（黄）、2.8=Blue（蓝） |
| 重量 | 107-10-2：2.4 kg；107-10-3：2.7 kg；107-10-W：2.8 kg |
※ 标准流量基于密度 0.86g/cm³、运动粘度 32mm²/s、过滤精度 10U、压降低于 0.05MPa 条件下估算。
