AK 手轮清洗型管路过滤器
Easy Maintenance Filter by Cleaning Handle
Line Filter
1.0MPa
45~350 ℓ/min

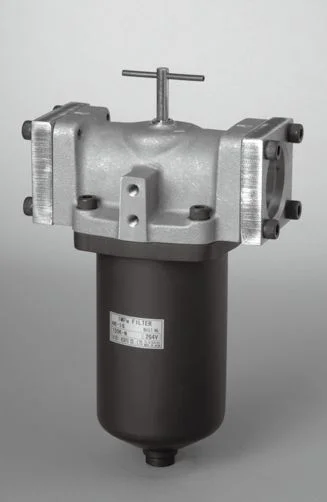

产品外观
AK手轮清洗型管路过滤器 · 顶部手轮旋转清洗 · 适合高颗粒含量系统
产品特点
- 顶部手轮旋转清洗滤芯
- 适合经常堵塞且颗粒量大的系统
- 可选楔形丝滤芯（10~50μm，型号 CFK）
- 连接方式：Rc 螺纹和法兰
45~350
标准流量 ℓ/min
1.0
最大压力 MPa
04~16
型号范围
40~200
过滤精度 μm
型号代码说明
F–
AK–
08–
150K–
N
① 流体类型
| 代号 | 流体 |
|---|---|
| 空白 | 矿物油 |
| F | 磷酸酯 |
| G | 水乙二醇 |
| C | 脂肪酸酯 |
| W | 高水基流体 |
| S | 柴油/煤油 |
| B | 刹车油 |
② 内径
| 代号 | 连接 | 法兰 |
|---|---|---|
| 04 | Rc 1/2 | (15A) |
| 06 | Rc 3/4 | (20A) |
| 08 | Rc 1 | (25A) |
| 10 | Rc 1¼ | (32A) |
| 12 | Rc 1½ | (40A) |
| 16 | Rc 2 | (50A) |
③ 过滤精度
| 类型 | 代号 | 精度 |
|---|---|---|
| Notch wire | 40UK | 40 μm |
| 50UK | 50 μm | |
| 绕线 | 200K | 200 Mesh |
| 150K | 150Mesh | |
| 100K | 100Mesh | |
| 60K | 60Mesh |
④ 配套法兰
| 代号 | 类型 |
|---|---|
| 空白 | 无 |
| N | 配套法兰 |
※ 内径 04 和 06 不支持配套法兰。
液压符号
基本过滤器
Oil filter
技术参数
| 项目 | 子项 | 04 | 06 | 08 | 10 | 12 | 16 |
|---|---|---|---|---|---|---|---|
| 最大工作压力 | MPa | 1.0 | |||||
| 工作温度 | ℃ | 标准：-10~90 / 高温型：-10~150 | |||||
| 指示器工作压力 | MPa | 不可用 | |||||
| 开启压力 | MPa | 不可用 | |||||
| 允许压差 | MPa | 0.7 | |||||
| 流向/抽出 | OUT → IN / 向下抽出 | ||||||
| 标准流量 | ℓ/min | 45 | 60 | 135 | 170 | 330 | 350 |
| 本体材质 | ADC | ||||||
| 下盖材质 | ADC | 钢板 / AC | |||||
| 涂层 | 本体无涂层 / 下盖保护膜处理 | ||||||
| 重量 | kg | 0.8 | 4.7 | ||||
※ 标准流量基于密度 0.86g/cm³、运动粘度 32mm²/s、过滤精度 10U、压降低于 0.05MPa 条件下估算。※ CFK 为特殊型号（楔形丝滤芯 10~50μm），价格和交期与 AK 不同。
