BDV/BCV 反吹式双联过滤器
Light and Compact Blow-off Duplex Filter
0.6MPa
Standard Flow Rate: 25~280 ℓ/min

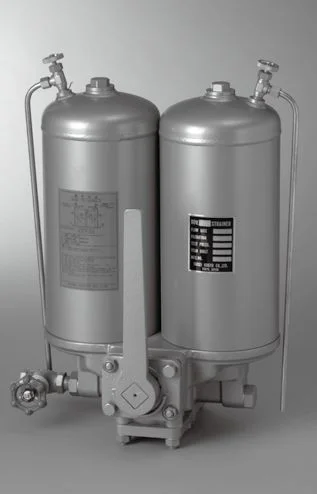

产品外观
BDV / BCV轻量紧凑反吹式双联过滤器 · BDV带反吹清洗 · BCV无反吹清洗
产品特点
- 运行中可用油回流清洗滤芯
- 手柄操作可切换过滤 / 清洗 / 停止
- 标准型 In/Outlet 向下，可选油盘调节垂直流向→水平
- 过滤面积比 BOS 型大，滤芯寿命更长
- BDV：带反吹清洗功能；BCV：无反吹清洗功能
25~280
标准流量 ℓ/min
0.6
最大压力 MPa
03~16
型号范围
5~200
过滤精度 μm
型号代码说明
BDV–
08–
SO-R–
200K
① 系列 / 内径
| 系列 | 代号 | 法兰 |
|---|---|---|
| BDV（带反吹） BCV（无反吹） | 03 | 10A |
| 04 | 15A | |
| 06 | 20A | |
| 08 | 25A | |
| 10 | 32A | |
| 12 | 40A | |
| 16 | 50A |
② 油盘 + 流向
| 代号 | 类型 |
|---|---|
| 空白 | 无油盘 |
| SO-R | 油盘 右→左 |
| SO-L | 油盘 左→右 |
※ 流向从手柄侧观察。
③ 过滤精度
| 类型 | 代号 | 精度 |
|---|---|---|
| Notch wire | 50UK | 50 μm |
| 200K | 200 Mesh | |
| 150K | 150Mesh | |
| 100K | 100Mesh | |
| Paper（仅BCV） | 10U | 10 μm |
| 20U* | 20 μm | |
| 40U* | 40 μm | |
| Wire gauze | 5UW | 5 μm |
| 10UW | 10 μm | |
| 20UW | 20 μm | |
| 40UW | 40 μm | |
| 50UW | 50 μm |
液压符号
双联过滤器
Duplex filter
技术参数
| 项目 | 子项 | 03 | 04 | 06 | 08 | 10 | 12 | 16 |
|---|---|---|---|---|---|---|---|---|
| 最大工作压力 | MPa | 0.6 | ||||||
| 工作温度 | ℃ | 标准：-10~90 / 高温型：-10~150 | ||||||
| 指示器工作压力 | MPa | 无旁通（Non bypass） | ||||||
| 开启压力 | MPa | 无旁通（Non bypass） | ||||||
| 允许压差 | MPa | 0.7 | ||||||
| 流向/抽出 | OUT → IN / 向上抽出 | |||||||
| 标准流量 | ℓ/min | 25 | 50 | 130 | 280 | — | ||
| 本体材质 | FCD | |||||||
| 旋塞材质 | FC | |||||||
| 壳体材质 | SS | |||||||
| 涂层 | Aquablue | |||||||
| 重量 | kg | 8 | 11 | 21 | 40 | 16 | 26 | 58 |
※ 标准流量基于密度 0.86g/cm³、运动粘度 32mm²/s、过滤精度 10U、压降低于 0.05MPa 条件下估算。
