ISH 吸油过滤器（卧式L型）
Horizontal installation L-type Suction Filter
卧式安装L型吸油过滤器
Standard Flow Rate: 16 ~ 475 ℓ/min

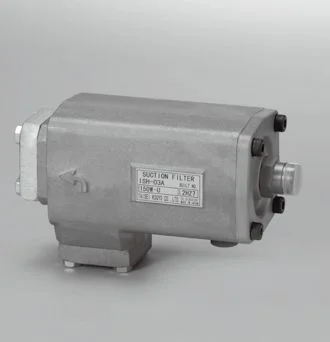

产品外观
ISH
铝合金外壳 · 卧式L型 · 法兰连接 · 带指示器/溢流阀
产品特点
- 卧式安装特殊结构，有效节省设备上方空间
- 轻质铝合金过滤器壳体，重量轻、强度高
- 标准型号内置堵塞指示器和溢流阀（Relief valve）
- 可选装磁铁（Magnet）用于磁性颗粒去除
- 标准连接方式为法兰型（flange），可选 Rc 螺纹型配套法兰
16~475
标准流量 ℓ/min
0.5
最大压力 MPa
60~200
过滤精度 Mesh
03A~24A
型号范围
型号代码说明
F
–
ISH
–
08A
–
100W
–
EMP
① 流体类型（前缀）
| 代号 | 适用流体 |
|---|---|
| 空白 | 矿物油 (Mineral oil) |
| F | 磷酸酯液 |
| G | 水乙二醇液 |
| C | 脂肪酯液 |
| W | 高水基液 |
| S | 燃料（煤油/汽油/柴油） |
| B | 制动液 |
② 内径 / 法兰尺寸
| 代号 | 法兰口径 | 代号 | 法兰口径 |
|---|---|---|---|
| 03A | 10A | 12A | 40A |
| 04A | 15A | 16A | 50A |
| 06A | 20A | 20A | 65A |
| 08A | 25A | 24A | 80A |
| 10A | 32A | — | |
③ 过滤精度（Wire gauze）
| 代号 | 精度 |
|---|---|
| 60W | 60 Mesh |
| 100W | 100 Mesh |
| 150W | 150 Mesh |
| 200W | 200 Mesh |
其他过滤精度请参考样本 P15-16 滤芯信息页。
④ 选项代码（3位：指示器 + 磁铁 + 法兰）
第1位：指示器
| 代号 | 类型 |
|---|---|
| 空白 | 堵塞 (Closing plug) |
| U | 视觉型（标准） |
| E | 电接点型 |
| D | 电接点型（微容量） |
第2位：磁铁 | 第3位：配套法兰
| 代号 | 磁铁 | 代号 | 法兰 |
|---|---|---|---|
| 空白 | 无磁铁 | 空白 | 焊接型（标准） |
| M | 带磁铁 | P | Rc 螺纹型 |
液压符号
视觉型指示器 + 溢流阀
电接点型指示器 + 溢流阀
视觉型指示器 + 溢流阀/磁铁
电接点型指示器 + 溢流阀/磁铁
技术参数
| 项目 | 子项 / 单位 | 03A | 04A | 06A | 08A | 10A | 12A | 16A | 20A | 24A |
|---|---|---|---|---|---|---|---|---|---|---|
| 内径 | 03A | 04A | 06A | 08A | 10A | 12A | 16A | 20A | 24A | |
| 标准流量 ☆ | ℓ/min | 16 | 27 | 44 | 92 | 130 | 150 | 210 | 420 | 475 |
| 最大工作压力 | MPa | 0.5 | ||||||||
| 工作温度 | 标准型 ℃ | -10 ~ 90 | ||||||||
| 高温型*² ℃ | -10 ~ 130 | |||||||||
| 指示器工作压力 | MPa | 0.02 | ||||||||
| 开启压力 | MPa | 0.023 | ||||||||
| 滤芯允许压差 | MPa | 0.15 | ||||||||
| 流向 / 抽出方向 | OUT → IN / 水平抽出（Horizontal extraction） | |||||||||
| 主要材质 | 本体 (Body) | AC（铝合金 Aluminum alloy） | ||||||||
| 上盖 (Cover) | ADC（压铸铝合金 Die-cast aluminum） | |||||||||
| 涂层 | 无涂层 (Non-coating) | |||||||||
| 重量 | kg | 2.9 | 4.0 | 6.4 | 8.6 | 13.3 | ||||
※ 标准流量基于密度 0.86g/cm³、运动粘度 32mm²/s、过滤精度 150W、压降低于 0.05MPa 条件下估算，实际值因产品特性可能有所不同。
*¹ 标准型号安装视觉型指示器，电接点型指示器为可选。
*² 高温型密封件为氟橡胶（FKM），配视觉型指示器；电接点型最高温度 50℃。
