MVF 叠加式阀用过滤器
Modular Type Filter
High Performance Compact Filter for Modular Valve
25.0MPa
10~20 ℓ/min

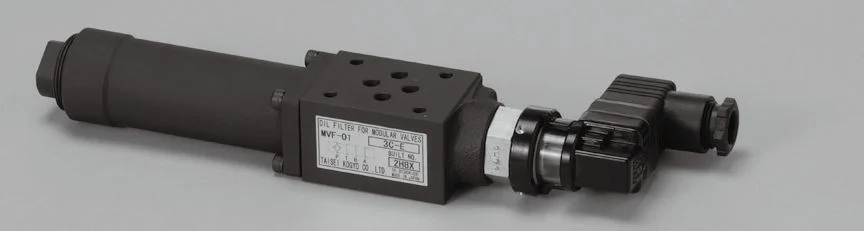

产品外观
MVF叠加式阀用过滤器 · P口安装 · 液压系统小型化
产品特点
- 叠加式过滤器使液压系统小型化
- 过滤器安装在 P 口
- 安装面规格：MVF-01=ISO 4401-AB-03-4-A；MVF-03=ISO 4401-AC-05-4-A
- 可选视觉型/电接点型堵塞指示器
10~20
标准流量 ℓ/min
25.0
最大压力 MPa
01~03
型号范围
3~20
过滤精度 μm
型号代码说明
G–
MVF–
01–
10U–
I
① 流体类型
| 代号 | 流体 |
|---|---|
| 空白 | 矿物油 |
| F | 磷酸酯 |
| G | 水乙二醇 |
| C | 脂肪酸酯 |
| W | 高水基流体 |
| S | 柴油/煤油 |
| B | 刹车油 |
② 内径
| 代号 | 安装面 |
|---|---|
| 01 | ISO4401 AB-03-4-A |
| 03 | ISO4401 AC-05-4-A |
③ 过滤精度
| 类型 | 代号 | 精度 |
|---|---|---|
| C-Fiber | 3C | 3 μm |
| 8C | 8 μm | |
| 25C | 25 μm | |
| Paper | 10U | 10 μm |
| 20U* | 20 μm | |
| Wire gauze | 150W | 150Mesh |
| 200W | 200Mesh |
④ 选项（堵塞塞）
| 代号 | 类型 |
|---|---|
| 空白 | 堵塞塞 |
| I | 视觉型指示器 |
| E | 电接点型指示器 |
| D | 电接点微容量型 |
液压符号
基本过滤器
Oil filter
视觉型指示器
Visual type indicator
电接点型指示器
Electric contact type
技术参数
| 项目 | 子项 | 01 | 03 |
|---|---|---|---|
| 最大工作压力 | MPa | 25.0 | |
| 重复耐久试验 | 0~25.0MPa × 10⁷ 次 | ||
| 工作温度 | ℃ | 标准：-10~90 / 高温型：-10~150 | |
| 指示器工作压力 | MPa | 0.3 | |
| 开启压力 | MPa | 不可用 | |
| 允许压差 | MPa | 0.7 | |
| 流向/抽出 | OUT → IN / 水平抽出 | ||
| 标准流量 | ℓ/min | 10 | 20 |
| 本体材质 | FCD | ||
| 盖材质 | SS | ||
| 壳体材质 | SS | ||
| 涂层 | 保护膜处理 | ||
| 重量 | kg | 1.5 | 3.8 |
※ 标准流量基于密度 0.86g/cm³、运动粘度 32mm²/s、过滤精度 10U、压降低于 0.05MPa 条件下估算。
