SFR 吸油过滤器（带延长杆）
Tank-in type Suction Strainer with extension rod · 带延长杆油箱安装型 · Standard Flow Rate: 91~817 ℓ/min

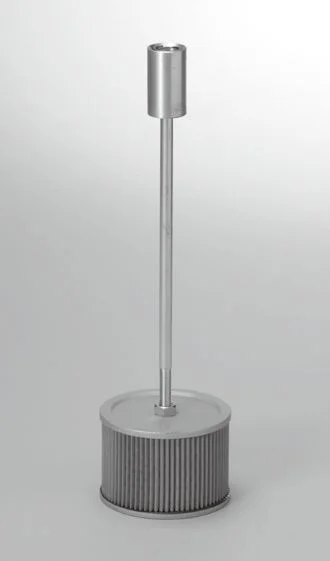

产品外观
SFR普通液压油用 · 带延长杆
产品特点
- 适用于普通液压油（General hydraulic fluid）
- 通过延长杆轻松更换滤芯，无需进入油箱内部
- 折叠金属网设计，过滤面积大，结构紧凑节省空间
- 不锈钢金属网可清洗、重复使用，降低维护成本
- 管路连接类型为插入式（insert）
- 标准流量范围：91 ~ 817 ℓ/min
型号代码说明
SFR
–
08
–
150W
内径 / 插入尺寸
| 代号 | 插入尺寸 |
|---|---|
| 08 | 1B |
| 10 | 1 1/4B |
| 12 | 1 1/2B |
| 16 | 2B |
| 20 | 2 1/2B |
| 24 | 3B |
过滤精度（Wire gauze）
| 代号 | 精度 |
|---|---|
| 200W | 200 Mesh |
| 150W | 150 Mesh |
| 100W | 100 Mesh |
| 60W | 60 Mesh |
其他过滤精度请参考样本 P15-16 滤芯信息页。
液压符号
技术参数
| 项目 | 子项 / 单位 | 型号 | 08 | 10 | 12 | 16 | 20 | 24 |
|---|---|---|---|---|---|---|---|---|
| 内径 | 08 | 10 | 12 | 16 | 20 | 24 | ||
| 标准流量 ☆ | ℓ/min | 91 | 140 | 206 | 337 | 605 | 817 | |
| 最大工作压力 | MPa | -0.1 ~ 0 | ||||||
| 工作温度 | ℃ | -10 ~ 150 | ||||||
| 主要材质 | 内管 / 端板 | SFR | 镀钢板 (Plated steel plate) | |||||
| 过滤介质 (Wire gauze) | 不锈钢 (Stainless-steel) | |||||||
| 杆部 (Rod part) | 不锈钢、铝 (SS, Aluminum) | |||||||
| 涂层 | 无涂层 (Non-coating) | |||||||
| 重量 | kg | 0.30 | 0.46 | 0.62 | 0.69 | 0.91 | 0.96 | |
※ 标准流量基于密度 0.86g/cm³、运动粘度 32mm²/s、过滤精度 150W、压降低于 0.05MPa 条件下估算，实际值因产品特性可能有所不同。
