TLA 管路过滤器（1.6MPa）
Line Filter
1.6MPa
The Newest Low Pressure Line Filter
Standard Flow Rate: 130 ~ 400 ℓ/min

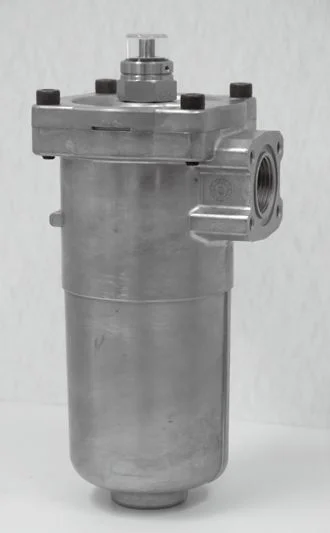

产品外观
TLA
管路过滤器 · Rc螺纹连接 · 铝合金壳体 · 可选指示器/溢流阀/法兰
产品特点
- 通过 CFD（计算流体动力学）设计，实现低压降、高流量
- 新型 "High Flow" 高流量滤芯可选
- 堵塞指示器、溢流阀、配套法兰均为可选配置
- 轻质铝合金过滤器壳体
130~400
标准流量 ℓ/min
1.6
最大压力 MPa
06~12
型号范围
3μm~200M
过滤精度
型号代码说明
F
–
TLA
–
06
–
10UF
–
IVN
① 流体类型（前缀）
| 代号 | 适用流体 |
|---|---|
| 空白 | 矿物油 (Mineral oil) |
| F | 磷酸酯液 (Phosphate ester) |
| G | 水乙二醇液 (Water glycol) |
| C | 脂肪酯液 (Fatty ester) |
| W | 高水基液 (High water base) |
| S | 燃料（煤油/汽油/柴油） |
| B | 制动液 (Brake fluid) |
② 内径 / 连接尺寸（IN / OUT）
| 代号 | IN 入口 | OUT 出口 |
|---|---|---|
| 06 | Rc 3/4 (20A) | Rc 1 (25A) |
| 08 | Rc 1 (25A) | Rc 1 1/4 (32A) |
| 10 | Rc 1 1/4 (32A) | Rc 1 1/2 (40A) |
| 12 | Rc 1 1/2 (40A) | Rc 1 1/2 (40A) |
③ 过滤精度 / 滤芯类型
详见下方滤芯类型表。
③ 过滤精度 / 滤芯类型（Filtering Rating）
C-Fiber（纤维滤芯）
| 代号 | 精度 |
|---|---|
| 3C | 3 μm |
| 8C | 8 μm |
| 25C | 25 μm |
Paper（纸质滤芯）
| 代号 | 精度 |
|---|---|
| 10U | 10 μm |
| 20U*³ | 20 μm |
| 40U*³ | 40 μm |
High Flow Paper（高流量纸质）
| 代号 | 精度 |
|---|---|
| 10UF*³ | 10 μm |
| 20UF*³ | 20 μm |
Wire gauze（金属网滤芯）
| 代号 | 精度 |
|---|---|
| 5UW | 5 μm |
| 100W | 10 μm |
| 200W | 20 μm |
| 400W | 40 μm |
| 500W | 50 μm |
| 200W | 200 Mesh |
| 150W | 150 Mesh |
| 100W | 100 Mesh |
| 60W | 60 Mesh |
④ 选项代码（3位：指示器 + 溢流阀 + 法兰）
第1位：指示器
| 代号 | 类型 |
|---|---|
| 空白 | 堵塞 (Closing plug) |
| I | 视觉型 (Visual) |
| E | 电接点型 |
| D | 电接点型（微容量） |
第2位：溢流阀
| 代号 | 类型 |
|---|---|
| K | 无 (Non) |
| V | 溢流阀 (Relief valve) |
第3位：配套法兰
| 代号 | 类型 |
|---|---|
| 空白 | 无 (Non) |
| N | 配套法兰 (Companion flange) |
*³ 高流量型纸质滤芯（UF）不适用于水乙二醇液和高水基液。其他过滤精度请参考样本 P15-16 滤芯信息页。
液压符号
基本过滤器
Oil filter
视觉型指示器
Visual type indicator
电接点型指示器
Electric contact type
溢流阀
Relief valve
技术参数
| 项目 | 子项 / 单位 | 06 | 08 | 10 | 12 |
|---|---|---|---|---|---|
| 内径 | 06 | 08 | 10 | 12 | |
| 标准流量 ☆ | 标准型 ℓ/min | 130 | 170 | 320 | 340 |
| 高流量型 ℓ/min | 145 | 185 | 360 | 400 | |
| 最大工作压力 | MPa | 1.6 | |||
| 重复耐久试验 | MPa | 0 ~ 1.6 MPa × 10⁵ 次 | |||
| 工作温度 | 标准型 ℃ | -10 ~ 90 | |||
| 高温型*¹ ℃ | -10 ~ 150 | ||||
| 指示器工作压力 | MPa | 0.3 | |||
| 开启压力 | MPa | 0.35 | |||
| 滤芯允许压差 | MPa | 0.7 | |||
| 流向 / 抽出方向 | OUT → IN / 向上抽出（Upward） | ||||
| 主要材质 | 本体 (Body) | ADC（压铸铝合金） | |||
| 上盖 (Cover) | ADC（压铸铝合金） | ||||
| 涂层 | 本体 | 无涂层 (Non-coating) | |||
| 上盖 | 无涂层 (Non-coating) | ||||
| 重量*² | kg | 2.4 | 3.8 | ||
※ 标准流量基于密度 0.86g/cm³、运动粘度 32mm²/s、过滤精度 10U/10UF、压降低于 0.05MPa 条件下估算，实际值因产品特性可能有所不同。
*¹ 密封件 FKM，仅金属网滤芯有指示器和溢流阀；视觉型指示器最高 130℃，电接点型最高 90℃。
*² 重量不含配套法兰。
*³ 高流量型纸质滤芯（UF）不适用于水乙二醇液和高水基液。
