VM 带磁铁吸油过滤器
Suction Filter with Magnet
吸油管路用
18~205 ℓ/min

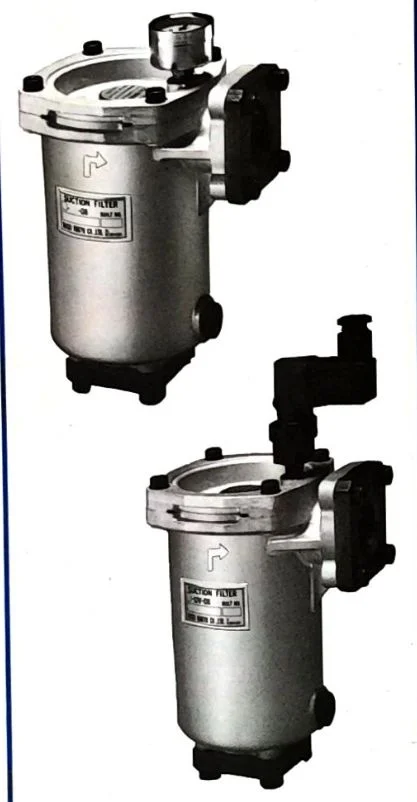

产品外观
VM带磁铁吸油过滤器 · 吸油管路用 · 内置磁铁吸附金属颗粒
产品特点
- 防止气泡积聚，确保吸油过滤器内平稳流动
- 适配变量排量泵的吸油过滤
- 可拆卸磁铁吸附金属颗粒，延长泵和阀芯寿命
- 磁铁可快速取出清洁（见 Fig. A）
- 可选视觉/电气指示器检测出口负压
- 可选溢流阀安装在滤芯底部，由压差驱动
- 标准提供 60/100/150/200 目不锈钢丝网滤芯
- 矿物油以外的流体 O 型圈及部件请联系我们
18~205
标准流量 ℓ/min
10A~40A
接口尺寸
03~12
型号范围
60~200
过滤精度 mesh
型号代码说明
F–
VM–
08–
150W–
MUK
① 流体类型
| 代号 | 流体 |
|---|---|
| 空白 | 矿物油 |
| F | 磷酸酯基油 |
| G | 水乙二醇基油 |
② 内径
| 代号 | 规格 |
|---|---|
| 03 | 10A |
| 04 | 15A |
| 06 | 20A |
| 08 | 25A |
| 10 | 32A |
| 12 | 40A |
③ 过滤精度
| 代号 | 精度 |
|---|---|
| 60W | 60 mesh |
| 100W | 100 mesh |
| 150W | 150 mesh |
| 200W | 200 mesh |
滤芯材质：不锈钢丝网（SUS）
④ 选项代码
| 位 | 代号 | 类型 |
|---|---|---|
| 磁铁 | 空白 | 无 |
| M | 附磁铁 | |
| 指示器 | 空白 | 无 |
| U | 视觉型 | |
| E | 电气型 | |
| D | 微容量型 | |
| 溢流阀 | K | 无 |
| V | 带溢流阀 |
※ 型号示例：F-VM-08-150W-MUK = 磷酸酯流体 / VM系列 / 25A / 150目 / 带磁铁+视觉指示器+无溢流阀
技术参数
| 项目 | 子项 | VM-03 | VM-04 | VM-06 | VM-08 | VM-10 | VM-12 |
|---|---|---|---|---|---|---|---|
| 接口尺寸 | A | 10A | 15A | 20A | 25A | 32A | 40A |
| 标准流量 | ℓ/min | 18 | 30 | 30 | 45 | 95 | 205 |
| 过滤精度 | mesh | 60 / 100 / 150 / 200（不锈钢丝网） | |||||
| 工作流体 | 矿物油 / 磷酸酯基油 / 水乙二醇基油 | ||||||
| 流向 | IN → OUT（吸油侧 → 泵侧） | ||||||
| 抽出方式 | 向上抽出滤芯 | ||||||
| 磁铁 | 标配 / 可选（M） | ||||||
| 指示器 | 可选：视觉型（U）/ 电气型（E）/ 微容量型（D） | ||||||
| 溢流阀 | 可选（V），设定压差 0.04 MPa | ||||||
| 本体材质 | AC2B（铝合金压铸） | ||||||
| 上盖材质 | ADC12 | ||||||
| 滤芯材质 | SUS304 不锈钢丝网 | ||||||
| 磁铁材质 | SCM435 | ||||||
| O型圈 | NBR（标准） | ||||||
※ 标准流量基于 ISO VG32、粘度 32 cSt (40℃) 条件下估算。溢流阀设定压差为 0.04 MPa。
